| Номер в госреестре | 61000-15 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Rosemount 0085 |
| Изготовитель | “Emerson Process Management GmbH&Co. OHG”, Германия Адреса: Frankenstrasse 21, Karlstein, D-63791, Germany; Argelsrieder Feld, Wessling, D-82234, Germany Производственная площадка: Beijing Rosemount Far East Instrument Co. Ltd., Китай Адрес: Buildi |
| Год регистрации | 2015 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Rosemount 0085 (далее - термопреобразователи или ТС) предназначены для измерения температуры внешней поверхности трубопроводов.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки (с одним или двумя платиновыми ЧЭ) с подпружиненным адаптером и с наконечником из серебра или никеля, обеспечивающим наилучшую теплопередачу при измерениях температуры поверхности, а также: соединительной головки (или без нее), удлинителя (ниппель-муфта) и съемного монтажного хомута.
Схема соединения внутренних проводников термопреобразователей с ЧЭ: 3-х или 4-х проводная.
Монтаж термопреобразователя на трубопроводе осуществляется при помощи хомута.
ТС имеют взрывозащищенное исполнение «Ex» по ГОСТ Р МЭК 60079-0 и могут применяться во взрывозащищенных зонах.

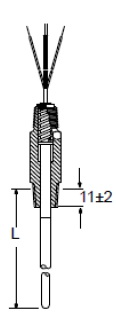

Чертежи измерительной вставки ТС и ТС в сборе с монтажным хомутом представлены на рисунках 1 и 2 соответственно.
Технические и метрологические характеристики термопреобразователей сопротивления Rosemount 0085 представлены в таблице 1.
Таблица 1
| Наименование характеристик | Значение характеристик |
| Диапазон измерений, °С | от минус 196 до плюс 300 от минус 50 до плюс 300 |
| Класс допуска по ГОСТ 6651-2009 | А, В |
| Условное обозначение НСХ по ГОСТ 6651-2009 | Pt100 (а=0,00385 °С-1) |
| Допуск по ГОСТ 6651-2009, °С | ± (0,15 + 0,002|t|) (для класса допуска «А», в диапазоне температур от минус 50 до плюс 300 °С); ± (0,3 + 0,005|t|) (для класса допуска «В», в диапазоне температур от минус 196 до плюс 300 °С), где |t| - абсолютной значение температуры, °С, без учета знака |
| Максимальный измерительный ток, мА | 1 |
| Время термической реакции измерительной вставки ТС в водной среде (со скоростью потока 0,91 м/с), с (при 63,2 % полного изменения показаний ТС) | 10 |
| Электрическое сопротивление изоляции ТС при температуре (25±10)°С и относительной влажности воз- | 1000 |
| Наименование характеристик | Значение характеристик |
| духа от 30 до 80 %, МОм (при 500 В), не менее | |
| Температура окружающей среды, °С | от минус 50 до плюс 85 |
| Степень защиты от воды и пыли по ГОСТ 14254-96 | IP68 |
| Габаритные размеры ТС, мм: - длина монтажной части измерительной вставки - диаметр монтажной части - длина удлинителя (ниппель-муфта) - внутренний диаметр монтажного хомута - размеры монтажного хомута (ширина^толщина) | до 700 (и более по заказу); 6,0; от 50 до 500 (и более по заказу); от 22 до 1219 (и более по заказу); 30x5, 40x6, 50x8, 60x8, 70x10 (и иные по заказу) |
| Масса, кг, не более | 86 |
| Средний срок службы ТС, лет, не менее | 15 |
Знак утверждения типа наносится на табличку (шильдик), прикрепленную к ТС способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность поставки термопреобразователей представлена в таблице 2. Таблица 2
| Наименование | Кол-во | Примечание |
| Т ермопреобразователь сопротивления Rosemount 0085 | 1 шт. | Исполнение - в соответствии с формой заказа, приведенном в Листе технических данных |
| Паспорт | 1 экз. | - |
| Руководство по эксплуатации | 1 экз. | На 10 шт. ТС и меньшее количество при поставке в один адрес |
| Лист технических данных | 1 экз. | По дополнительному заказу |
проводится согласно ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.1, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004. 0,02) °С;
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом.
Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в соответствующем разделе руководства по эксплуатации на термопреобразователи.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления Rosemount 0085
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Rosemount Inc», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
| Зарегистрировано поверок | 129 |
| Поверителей | 7 |
| Актуальность данных | 16.09.2024 |
