Комплексы информационно-регистрирующие ИРК "KrioLab", 61001-15

Назначение

Комплексы информационно - регистрирующие ИРК «KrioLab» (далее по тексту -комплекс ИРК «KrioLab» или комплекс) предназначены для:

-    измерения и регистрации значений температуры грунтов в скважинах любого типа

в полевых условиях;

-    проведения стационарных и лабораторных исследований температурного режима

грунтов;

-    организации сети для мониторинга изменения теплового режима грунтов с

большим количеством точек наблюдения.

Описание

Принцип действия комплекса ИРК «KrioLab» основан на измерении и преобразовании при помощи переносных приборов цифровых или аналоговых сигналов от датчиков температуры, установленных в термометрических косах, в сигналы интерфейса I2C и 1-Wire для дальнейшей передачи их на персональный компьютер.

Комплекс ИРК «KrioLab» состоит из одного или нескольких кабелей с датчиками температуры (термометрических кос) серии ТХхх в комплекте прибором. Комплекс ИРК «KrioLab» имеет два исполнения:

-    ИРК «KrioLab» TKL - состоит из термокосы ТКхх и портативного контроллера TKL;

-    ИРК «KrioLab» Tbf-8 - состоит из термокосы ТКхх и портативного контроллера Tbf-8;

Термометрическая коса серии Т&х представляет собой цепочку или связку датчиков температуры, соединенных общим кабелем в гирлянду, оснащенную разъемом для подсоединения портативного контроллера. Шаг расположения датчиков температуры по длине кабеля термокосы в стандартном исполнении назначается в соответствии с п. 6.8 ГОСТ 25358-2012. В качестве датчиков температуры применяются первичные преобразователи температуры с цифровым выходом или платиновые чувствительные элементы термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) по ГОСТ 6651-2009. Места спаек термокосы электро- и гидроизолирова-ны. Г идроизоляция термокосы выполнена с применением полиэтилена и термоусадочных материалов. Допускается объединение термокос в единую сеть путем их соединения в цепь параллельным способом с помощью объединительных кабелей, прилагаемых в этом случае к термокосам. Термокосы имеют исполнения, отличающиеся длиной, количеством датчиков и расстоянием между «нулевым» уровнем и разъемом.

Портативные контроллеры TKL и TBF-8 выполнены на основе микроконтроллера и предназначены для считывания измеряемых параметров с термокосы. Приборы выполняют обслуживание системы, позволяя получать данные измерений от сети либо от одиночных термометрических кос, накапливать их в энергонезависимой памяти и отображать информацию на жидкокристаллическом дисплее (исполнение ИРК «KrioLab»-1), или передавать накопленные данные при соединении с персональным компьютером для их последующей обработки. Приборы обеспечивают получение следующей информации: номер объекта, серийный номер термокосы, порядковый номер замера, дата и время замера, порядковый номер датчика в термокосе, значение измеренной температуры.

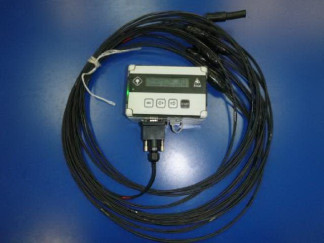

Рис.1 - Комплекс ИРК «KrioLab»

Фотография общего вида комплекса приведена на рисунке 1.

Программное обеспечение

Метрологически значимое программное обеспечение (ПО) комплекса ИРК «KrioLab» состоит только из ПО, встроенного в портативный контроллер TKL и Tbf8, и находящегося в микроконтроллере, размещенном в неразборном корпусе портативного контроллера, и не доступно для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.0772014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.

Идентификационные данные встроенной части ПО представлены в таблице 1.

Таблица 1

-(*)-

Примечание: - и более поздние версии.

Программный комплекс «KrioLab» не является метрологически значимым и предназначен только для считывания и отображения в табличном и графическом виде информации хранящейся в энергонезависимой памяти приборов при соединении их с персональным компьютером.

Технические характеристики

Метрологические и технические характеристики комплекса ИРК «KrioLab» приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Паспорта и Руководства по эксплуатации (в правом верхнем углу) типографским способом, а также на корпус регистратора системы с помощью наклейки.

Комплектность

В комплект поставки комплексов входят:

1.    Портативный контроллер TKL в составе:

-    прибор (кол-во в соответствии с заказом);

-    аккумуляторные батареи типа LiFePO4

-    сетевой адаптер;

-    кабель соединительный контроллера с ПК;

-    упаковочная тара.

2.    Портативный контроллер Tbf-8 в составе:

-    прибор (кол-во в соответствии с заказом);

-    кабель соединительный контроллера с ПК;

-    упаковочная тара.

3.    Термометрическая коса TKxx в составе:

-    термометрическая коса (кол-во и исполнение в соответствии с заказом);

-    упаковочная тара.

4.    Компакт-диск для ПЭВМ с ПК «KrioLab»;

5.    Методика поверки - 1 экз.

6.    Руководство по эксплуатации и паспорт на комплекс ИРК «KrioLab» - 1 экз.

Поверка

осуществляется по документу МП 61001-15 «Комплексы информационно-регистрирующие ИРК «KrioLab». Методика поверки», утвержденному ФГУП ВНИИМС», 10 апреля 2015 г.

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000 (в комплекте с термопреобразователями сопротивления платиновыми STS100), пределы допускаемой основной погрешности: ±(0,03+ед.мл.разр) °С в диапазоне от минус 50 до плюс 400 °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.1, диапазон воспроизводимых температур от минус 30 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С;

-    термостат жидкостный прецизионный переливного типа модели ТПП-1.2, диапазон воспроизводимых температур от минус 60 до плюс 100 °С, нестабильность поддержания заданной температуры ±(0,004.0,01) °С.

Сведения о методах измерений

приведены в соответствующем разделе Руководства по эксплуатации и паспорта на комплекс ИРК «KrioLab».

Нормативные и технические документы, устанавливающие требования к комплексам информационно-регистрирующим ИРК «KrioLab»

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 25358-2012 Грунты. Метод полевого определения температуры.

ТУ 4211-001-62766184-2014 Комплекс информационно-регистрирующий «KrioLab». Технические условия.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
