| Номер в госреестре | 61003-15 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | SITRANS P серии 7MF (мод. DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280) |
| Изготовитель | "Siemens AG", подразделение "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | 3 года; 5 лет - для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |

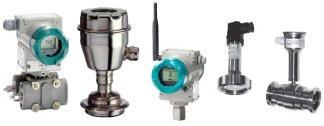

Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280) (далее - преобразователи) предназначены для непрерывного преобразования значения измеряемого параметра -избыточного, абсолютного давления и разности давлений газообразных и жидких сред, а также пара в аналоговый выходной сигнал постоянного тока или напряжения или в цифровой код (цифровую индикацию).
Преобразователи могут применяться для измерений других величин, функционально связанных с давлением (уровень, плотность и расход жидкости).
Преобразователи давления измерительные SITRANS P серии 7MF состоят из первичного тензорезистивного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя, формирующего цифровой код, пропорциональный измеряемому давлению.
После цифро-аналогового преобразования цифровой код преобразуется в унифицированный выходной сигнал постоянного тока 4 - 20 мА или в цифровой код с использованием интерфейса типа HART (Wireless HART), либо в сигнал с цифровым протоколом FOUNDATION Fieldbus (для модификаций DSIII FF, P300 FF) или PROFIBUS PA (для модификаций DSIII PA, P300 PA).
Камеры высокого и низкого давления преобразователей разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный сигнал постоянного тока 4-20 мА, частично-модулированный (HART-протокол) или цифровой (FOUNDATION Fieldbus или PROFIBUS PA). Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема преобразователя производит необходимую компенсацию, уменьшая тем самым погрешность измерения.
Мембрана может изготавливаться из нержавеющей стали, хастеллоя, тантала, монеля и покрываться золотом.
Отображение информации об измеренном значении возможно в виде индикации на ЖК-дисплее (в зависимости от модели), на переносном пульте дистанционного управления (коммуникаторе), на ПК в системе управления.
В моделях, использующих интерфейсы FOUNDATION Fieldbus или PROFIBUS PA, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Преобразователи могут комплектоваться разделительными мембранами.
Преобразователи давления измерительные SITRANS P типа 7MF относятся к «интеллектуальным» преобразователям и имеют следующие функции:
- самодиагностика и режимы имитации сенсора и электроники;
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК;
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Преобразователи давления измерительные SITRANS P серии 7MF могут комплектоваться разделителями разных типов (фланцевые, безфланцевые, миниатюрные, быстросъёмные, трубчатые и т.п.), обозначаемых как: 7MF490*, 7MF4910, 7MF4912, 7MF4913, 7MF492*, 7MF493*, 7MF494*, 7MF495*, 7MF496*, 7MF498* и 7MF499*, а также другими аксессуарами и принадлежностями.
Преобразователи давления измерительные SITRANS P серии 7MF модификации Compact выпускаются в виде модели 7MF8010; модификации P250 - в виде модели 7MF1641; модификации P280 - в виде модели 7MF1120; модификации MPS - в виде модели 7MF1570; модификации P300 - в виде моделей 7MF8023, 7MF4033, 7MF4233, 7MF4333, 7MF8123, 7MF4133, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III - в виде моделей 7MF8023, 7MF4033, 7MF4233, 7MF4333, 7MF8123, 7MF4133, 7MF4433, 7MF4533 и 7MF4633, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания постоянного тока; модификации P300 PA - в виде моделей 7MF8024, 7MF4034, 7MF4234, 7MF4334, 7MF8123, 7MF4133, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III PA - в виде моделей 7MF8024, 7MF4034, 7MF4234, 7MF4334, 7MF8123, 7MF4133, 7MF4434, 7MF4534, 7MF4634, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания постоянного тока; модификации P300 FF - в виде моделей 7MF8025, 7MF4035, 7MF4235, 7MF4335, 7MF8125, 7MF4135, которые отличаются друг от друга диапазонами измерений абсолютного давления, а так же напряжением питания постоянного тока; модификации DS III FF - в виде моделей 7MF8025, 7MF4035, 7MF4235, 7MF4335, 7MF8125, 7MF4135, 7MF4435, 7MF4535, 7MF4635, которые различаются видом измеряемого давления, диапазонами измерений, а так же напряжением питания постоянного тока
Встроенное программное обеспечение (ПО) преобразователей используется для передачи результатов измерения, настройки, самодиагностики преобразователей и записи измеренных данных. При настройке и калибровке на заводе прошивается ПО, которое защищено от несанкционированного доступа.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | |
| DSIII HART | 7MF4.. 3 |
| DSIII Profibus | 7MF4.. 4 |
| DSIII FF | 7MF4.. 5 |
| P300 | 7MF8.23 |
| P300 Profibus | 7MF8.24 |
| P300 FF | 7MF8.25 |
| P280 | 7MP1120 |
| Compact, MPS, P250 | нет |
| (*) Номер версии (идентификационный номер) ПОv ’ DSIII HART | FW: 11.03.03, FW: 11.03.04, |
| DSIII Profibus | FW: 11.03.05, FW: 11.03.06 |
| DSIII FF | FW:300.01.08, FW:301.01.10 |
| P300 | FW: FF11.01.01 |
| P300 Profibus | FW: 11.03.06 |
| P300 FF | FW: 0300.01.08 |
| P280 | FW: 0300.01.08 |
| Compact, MPS, P250 | V1.00.44 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
При работе преобразователя пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики калибратора. Защита ПО от непреднамеренных и преднамеренных изменений соответствует высокому уровню согласно Р 50.2.077-2014 «Государственная система обеспечения единства измерений. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и технические характеристики Преобразователи давления измерительные SITRANS P серии 7MF приведены в таблицах 2, 3, 4.
| Наименование параметра | Значение параметра | |||
| SITRANS P Compact | SITRANS P250 (разность давлений) | SITRANS P280 | Sitrans MPS | |
| 7MF8010 | 7MF1641 | 7MF1120 | 7MF1570 | |
| Пределы измерений избыточное давление, бар (МПа) м. вод. ст. абсолютное давление, бар (МПа) | от 0 до 40 (от 0 до 4) от 0 до 0,16 (от 0 до 0,016) от 0 до 40 (от 0 до 4) от 0 до 0,16 (от 0 до 0,016) | от 0 до 25 (от 0 до 2,5) | от 0 до 320 (от 0 до 32) от 0 до 320 (от 0 до 32) | от 0 до 200 |
| Коэффициент перенастройки диапазона (к) | нет | нет | нет | нет |
| Пределы допускаемой основной погрешности, % | ±0,2 | ±0,5 (>500 мбар) ±0,8 (200, 400 мбар) ±1,0 (100 мбар) | ±0,25 | ±0,3 |
| Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % /10° С | ±0,2 | < 0,6 от конечного значения, (для нулевого значения диапазона) (< 1,2 для диапазона от 0 до 0,1 бар) < 0,22 от конечного значения (для макс. значения диапазона) (< 0,37 для диапазона от 0 до 0,1 бар) | ±0,2 | ±0,45 (диапазоны до 6 м. вод. столба) ±0,3 (диапазоны лее 6 м. вод. столба |
| Температура окружающего воздуха, оС | От минус 10 до плюс 70 | от минус 15 до плюс 85 | от минус 40 до плюс 80 | от минус 10 до плю |
| Выходной сигнал, мА В | от 4 до 20 от 0 до 20 | от 4 до 20 от 0 до 5 от 0 до 10 | от 4 до 20 | |
| Наименование параметра | Значение параметра | |||
| SITRANS P Compact | SITRANS P250 (разность давлений) | SITRANS P280 | Sitrans MPS | |
| 7MF8010 | 7MF1641 | 7MF1120 | 7MF1570 | |
| ГГц (Wireless HART) | 2,4 | |||
| Напряжение питания, В постоянный ток переменный ток | от 10 до 30 | от 11 до 33 от 18 до 33 24 | 3,6 (встроенный аккумулятор) | от 10 до 36 |
| Масса, кг, не более | 0,46 (без разделителя) | 0,43 | 1,6 | 0,4 (кабель 0,08 кг |
| Габаритные размеры, мм, не более (длинахширинахвысота) (длинахдиаметр) | 110x45x220 | 108x44x44 | 270x154x246 | 158x 27 |
Таблица 3
| Наименование параметра | Значение параметра | |||||
| SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII PA | SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII FF | |
| (датчики избыточного и абсолютного давления) | ||||||
| 7MF8023 7MF4033 7MF4233 7MF4333 | 7MF8024 7MF4034 7MF4234 7MF4334 | 7MF8025 7MF4035 7MF4235 7MF4335 | 7MF8123 7MF4133 | 7MF8124 7MF4134 | 7MF8125 7MF4135 | |
| Пределы измерений, бар (МПа) избыточное давление абсолютное давление | от 0 до 700 (от 0 до 70) от 0 до 100 (от 0 до 10) | от 0 до 700 (от 0 до 70) от 0 до 16 (от 0 до 1,6) | ||||
| Коэффициент перенастройки диапазона, (к) | до 100:1 | |||||
| Наименование параметра | Значение параметра | |||||
| SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII PA | SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII FF | |
| (датчики избыточного и абсолютного давления) | ||||||
| 7MF8023 7MF4033 7MF4233 7MF4333 | 7MF8024 7MF4034 7MF4234 7MF4334 | 7MF8025 7MF4035 7MF4235 7MF4335 | 7MF8123 7MF4133 | 7MF8124 7MF4134 | 7MF8125 7MF4135 | |
| Пределы допускаемой основной погрешности, % избыточное давление абсолютное давление | ±(0,0029 к+0,071) при к<10 ±(0,0045 к+0,071) при 10<к<30 ±(0,005-к+0,05) при 30<к<100 ±0,05 (для датчиков DSIII 7MF4* с опцией Y99:*) ±0,1 при к<10 ±0,2 при 10<к<30 | ±(0,0029 к+0,071) при к<10 ±(0,0045 к+0,071) при 10<к<30 ±(0,005-к+0,05) при 30<к<100 ±0,05 (для датчиков DSIII (7MF4* с опцией Y99:*) ±0,2 при к<10 ±0,4 при 10<к<30 | ||||
| Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % | для изб. давления при темп. от минус 10 до плюс 60 оС ±(0,08к+0,1) ±(0,1к+0,2) для диапазона 700 бар при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ±(0,1к+0,15)/10°С для абс. давления при темп. от минус 10 до плюс 60 оС ± (0,1 • к + 0.2) при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ± (0,1 • к + 0.15) /10°С | для изб. давления при темп. от минус 10 до плюс 60 оС ±(0,08к+0,1) ±(0,1к+0,2) для 7MF4133* с разделителем при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ±(0,1к+0,15)/10°С для абс. давления при темп. от минус 10 до плюс 60 оС ± (0.2 • к+ 0.3) при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС ± (0.2 • к + 0.3)/10°С | ||||
| Наименование параметра | Значение параметра | |||||
| SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII PA | SITRANS P P300, SITRANS P DSIII | SITRANS P P300 PA, SITRANS P DSIII PA | SITRANS P P300 FF, SITRANS P DSIII FF | |
| (датчики избыточного и абсолютного давления) | ||||||
| 7MF8023 7MF4033 7MF4233 7MF4333 | 7MF8024 7MF4034 7MF4234 7MF4334 | 7MF8025 7MF4035 7MF4235 7MF4335 | 7MF8123 7MF4133 | 7MF8124 7MF4134 | 7MF8125 7MF4135 | |
| Температура окружающего о/~' воздуха, С | от минус 40 до плюс 85 или от минус 45 до плюс 85 (для модели DSIII с опцией Dxx, Y99:* ) | |||||
| Выходной сигнал | от 4 до 20 мА, HART | PROFIBUS PA | FOUNDATION Fieldbus | от 4 до 20 мА, HART | PROFIBUS PA | FOUNDATION Fieldbus |
| Напряжение питания постоянного тока, В взрывозащ. | от 10,5 до 45 от 10,5 до 30 | от 9 до 32 от 9 до 24 | от 9 до 32 от 9 до 24 | от 10,5 до 45 от 10,5 до 30 | от 9 до 32 от 9 до 24 | от 9 до 32 от 9 до 24 |
| Масса (без разделителя), кг, не более | от 1 до 13 | |||||
| Габаритные размеры, мм, не более, (дли- нахширинахвысота) | 166x91x111,5 | |||||
| Наименование параметра | начение парамет | ра | ||||
| SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | |
| (датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
| 7MF4433 7MF4533 | 7MF4434 7MF4534 | 7MF4435 7MF4535 | 7MF4633 с разделителем 7MF4912 или 7MF4913 | 7MF4634 разделителем 7MF4912 или 7MF4913 | 7MF4635 разделителем 7MF4912 или 7MF4913 | |
| Пределы измерений, бар (МПа) | от 0 до 30 (от 0 до 3) | от 0 до 5 (от 0 до 0,5) | ||||
| Коэффициент перенастройки диапазона (к) | до 100:1 | |||||
| Пределы допускаемой основной погрешности, % - для линейной характеристики - для корневой характеристики | ±(0,0029 к+0,071)% при к<10 ±(0,0045 к+0,071)% при 10<к<30 ±(0,005-к+0,05)% при 30<к<100 Расход >50% 0,1% при к<10 0,2% при 10<к<30 Расход = 25 - 50% 0,2% при к<10 0,4% при 10<к<30 | ±0,15% при к<10 ±0,3% при 10<к<30 ±(0,0075- к+0,075%) при 30<к<100 | ||||
| Дополнительная погрешность от воздействия изменений температуры окружающего воздуха | ±(0,08к+0,1)% при темп. от минус 10 до плюс 60 оС ±(0,1к+0,15)% /10°С при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС | для 250 мбар ±(0,5к+0,2)% при темп. от минус 10 до плюс 60 оС ±(0,25к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС для 600 мбар ±(0,3к+0,2) % | ||||
| Наименование параметра | начение парамет | ра | ||||
| SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | |
| (датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
| 7MF4433 7MF4533 | 7MF4434 7MF4534 | 7MF4435 7MF4535 | 7MF4633 с разделителем 7MF4912 или 7MF4913 | 7MF4634 разделителем 7MF4912 или 7MF4913 | 7MF4635 разделителем 7MF4912 или 7MF4913 | |
| при темп. от минус 10 до плюс 60 оС ±(0,15к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС для 1600 и 5000 мбар ±(0,25к+0,2)% при темп. от минус 10 до плюс 60 оС ±(0,12к+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 оС и от плюс 60 до плюс 85 оС | ||||||
| Температура окружающего воздуха, оС | от минус 40 до плюс 85 от минус 45 до плюс 85 (для модели DSIII с опцией Dxx, Y99:*) | |||||
| Выходной сигнал | от 4 до 20 мА, HART | PROFIBUS PA | FOUNDATION Fieldbus | от 4 до 20 мА, HART | PROFIBUS PA | FOUNDATION Fieldbus |
| Напряжение питания постоянного тока, В взрывозащ. | от 10,5 до 45 от 10,5 до 30 | от 9 до 32 от 9 до 24 | от 9 до 32 от 9 до 24 | от 10,5 до 45 от 10,5 до 30 | от 9 до 32 от 9 до 24 | от 9 до 32 от 9 до 24 |
| Наименование параметра | З | начение парамет | ра | |||
| SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | SITRANS P DSIII | SITRANS P DSIII PA | SITRANS P DSIII FF | |
| (датчики измерения дифференциального давления, разностей уровня и расхода) | ||||||
| 7MF4433 7MF4533 | 7MF4434 7MF4534 | 7MF4435 7MF4535 | 7MF4633 с разделителем 7MF4912 или 7MF4913 | 7MF4634 разделителем 7MF4912 или 7MF4913 | 7MF4635 разделителем 7MF4912 или 7MF4913 | |
| Масса (без разделителя), кг, не более | 4,5 | от 11 до 13 | ||||
| Габаритные размеры (без разделителя), мм, не более (длинахширинахвысота) | 198x100x144 | 198x185x144 | ||||
наносится на титульный лист паспорта типографским способом или на корпус преобразователя.
Таблица 5
| Наименование | Кол. |
| Преобразователь давления измерительный SITRANS Р | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
| Разделители: 7MF490*, 7MF4910, 7MF4912, 7MF4913, 7MF492*, 7MF493*, 7MF494*, 7MF495*, 7MF496*, 7MF498* и 7MF499* | 1 |
| Другие аксессуары, упомянутые в сопроводительных документах | 1 |
| Монтажные приспособления, вентильные блоки | 1 |
* - означает любую комбинацию символов в соответствии с каталогом. Разделители, монтажные приспособления и вентильные блоки не всегда входят в состав преобразователя (по заказу)
осуществляется в соответствие с методикой поверки МП 61003-15 «Преобразователи давления измерительные SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280). Методика поверки», утвержденной ФГУП «ВНИИМС» 11.10.2014 г.
Перечень основного оборудования, необходимого для поверки:
- Грузопоршневой манометр МП-2,5, 1 разряда
- Задатчики давления Воздух-1600 и Воздух-2,5
- Грузопоршневой манометр МП-600 1 разряда
- Вольтметр образцовый кл. точн. не ниже 0,01
- Магазин сопротивлений кл. точн. не ниже 0,01
изложены в Руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным SITRANS P серии 7MF (модификации DSIII, DSIII PA, DSIII FF, P300, P300PA, P300 FF, Compact, MPS, P250, P280)
Публикация МЭК 60770 «Измерительные преобразователи в системах управления промышленными процессами».
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
ГОСТ 8.840-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1*10 в шестой степени Па».
Техническая документация фирмы-изготовителя.
