| Номер в госреестре | 61006-15 |
| Наименование СИ | Кондуктометры портативные |
| Обозначение типа СИ | КП-150МИ |
| Изготовитель | ООО "Аквакон", Беларусь, г. Гомель |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры портативные КП-150МИ предназначены для измерения удельной электропроводимости (УЭП) и температуры водных растворов. Кондуктометры могут применяться для определения массовой концентрации солей в водных растворах в пересчете на NaCl (условного солесодержания - УСС) и расчета электропроводимости, приведенной к 25 оС (УЭП25).
Принцип действия основан на преобразовании тока, протекающего между электродами в электрохимической ячейке датчика под воздействием приложенного переменного напряжения, в значение удельной электропроводимости, а также на преобразовании сопротивления, встроенного в датчик термоэлемента, в значение температуры.

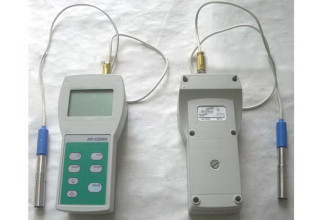

Кондуктометр состоит из первичного измерительного преобразователя (в дальнейшем -датчик) и вторичного измерительного преобразователя (в дальнейшем преобразователь). Датчик состоит из измерительного элемента и закрепляемой на нем втулки. В зависимости от установленной втулки, в комплекте с преобразователем можно использовать следующие датчики электропроводимости:
ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости обессоленных вод;
ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерений удельной электропроводимости технологических растворов и природных вод.
Кондуктометры могут производить измерения в протоке с применением входящей в комплект поставки проточной ячейки.
Результаты измерений выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы на персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145 (RS-232C).
Условия эксплуатации:
1) Температура окружающего воздуха от минус 10 оС до плюс 55 оС;
2) Атмосферное давление от 70 до 106,7 кПа;
3) Относительная влажность окружающего воздуха до 90 % при температуре 30 оС;
4) Рабочий диапазон температуры анализируемой среды от 10 до 40 оС;
5) Анализируемая среда - водные растворы неорганических и органических соединений, технологические растворы без химически агрессивных веществ, а также веществ, склонных к образованию стойких отложений, пожаровзрывобезопасные.
1 Диапазоны измерений кондуктометров приведены в таблице 1. Таблица 1
| Измеряемая величина | Диапазон измерений |
| Удельная электропроводимость | |
| с датчиком ДЭ-01 с датчиком ДЭ-02 | от 0,1 до 200,0 мкСм/см от 10 мкСм/см до 20,00 мСм/см |
| Температура анализируемой среды | от 10,0 до 40,0 оС |
2 Пределы допускаемых значений основной абсолютной погрешности измерений УЭП при температуре анализируемого раствора (25 ± 1) оС не более:
с датчиком ДЭ-01 - ± (0,003 +0,015% ), с датчиком ДЭ-02 - ± (0,03 +0,015% ), где х - измеренное значение УЭПЮ мкСм/см.
3 Пределы допускаемых значений основной абсолютной погрешности измерений температуры не более ± 1,0 оС.
4 Дополнительные погрешности измерений, обусловленные изменением внешних влияющих величин в рабочих условиях применения, не превышают значений, указанных в таблице 2. Таблица 2
| Влияющий фактор и границы его изменения | Дополнительная погрешность в долях предела допускаемого значения основной погрешности при измерении УЭП при измерении температуры | |
| Температура анализируемой среды от 10 до 40 оС, на каждые 15 оС от номинального значения 25 оС | 1,5 | - |
| Температура окружающего воздуха от минус 10 до плюс 55 оС, на каждые 10 оС от номинального значения 25 оС | 0,5 | 0,5 |
| Расход анализируемой среды через проточную ячейку от 2 до 12 л/ч | 0,25 | - |
5 Время установления показаний при скачкообразном изменении УЭП, не более 30 с.
6 Время установления показаний при скачкообразном изменении температуры не более 180 с.
7 Цена единиц младшего разряда (дискретность) для интервалов показаний на дисплее приведены в таблице 3.
| Индицируемая величина | Единицы показаний | Интервалы показаний (переключаются автоматически) | Дискретность |
| УЭП (УЭП25) | мкСм/см | от 0, 100 до 9,999 | 0,001 |
| от 10,00 до 99,99 | 0,01 | ||
| от 100,0 до 999,9 | 0,1 | ||
| от 1000 до 9999 | 1 | ||
| мСм/см | от10,00 до 19,99 | 0,01 | |
| УСС (в пересчете на NaCl) | мкг/дм3 | от 20,0 до 999,9 | 0,1 |
| от 1000 до 9999 | 1 | ||
| мг/дм3 | от 10,00 до 99,99 | 0,01 | |
| от 100,0 до 999,9 | 0,1 | ||
| от 1000 до 9999 | 1 | ||
| г/дм3 | от 10,00 до 12,00 | 0,01 | |
| Температура анализируемой среды | оС | от 10,0 до 40,0 | 0,1 |
8 Питание кондутометров осуществляется от автономного источника, состоящего из четырех элементов напряжением от 1,25 В до 1,7 В.
Допускается питание кондуктометров от внешнего источника постоянного напряжения от 5 В до 14 В.
9 Потребляемый электрический ток от источника питания не более 10 мА.
10 Г абаритные размеры и масса приведены в таблице 4 Таблица 4
| Исполнение | Габаритные размеры, (длина х ширина х высота), мм, не более | Масса, кг. не более |
| Преобразователь | 210 х 100 х 60 | 0,3 |
| Датчик ДЭ-01 (ДЭ-02) | 130 х 18 х 18 | 0,1 |
| Проточная ячейка (без датчика) | 130 х 50 х40 | 0,1 |
| Примечание - длина кабеля не более 850 мм |
Знак утверждения типа наносится на титульный лист формуляра и на корпус преобразователя типографским способом.
В комплект поставки кондуктометров портативных КП-150МИ входят:
- преобразователь ИДСТ.414331.001- 1 шт.;
- измерительный элемент ИДСТ.414321.001- 1 шт.;
- втулка ДЭ-01 ИДСТ.715162.001- 1 шт.;
- втулка ДЭ-02 ИДСТ.301111.003- 1 шт.;
- ячейка проточная ИДСТ.301112.004- 1шт.;
- формуляр ИДСТ.414311.002ФО - 1экз.;
- методика поверки ИДСТ.414311.002Д1 МРБ МП.2442-2014;
- руководство по эксплуатации ИДСТ.414311.002РЭ- 1экз.
осуществляется по документу ИДСТ.414311.002Д1 МРБ МП.2442-2014, утвержденному Гомельским центром стандартизации, метрологии и сертификации 20.10.2014 г.
Основные средства поверки:
- кондуктометр лабораторный КЛ-С-1, диапазон (от 10-4 до 100) См/м, относительная погрешность не более ± 0,25 %;
- магазин сопротивлений Р4002, диапазон от 10 кОм до 10 Мом, кл. 0,05;
- магазин сопротивлений МСР-60М, диапазон (от 0 до 104) Ом, кл. 0,02;
- контрольные растворы УЭП жидкости, приготовленные согласно приложению Б методике поверки (ИДСТ.414311.002Д1 МРБ МП.2442-2014).
Методика измерений описана в руководстве по эксплуатации ИДСТ.414311.002РЭ.
Нормативные и технические документы, устанавливающие требования к кондуктометрам портативным КП-150МИ
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. ТУ BY 490419429/001-2014 Кондуктометр портативный КП-150МИ. Технические условия.
3. ИДСТ.414311.002Д1 МРБ МП 2442-2014. Кондуктометр портативный КП-150МИ. Методика поверки.
| Зарегистрировано поверок | 1114 |
| Поверителей | 71 |
| Актуальность данных | 17.11.2024 |
