| Номер в госреестре | 61006-20 |
| Наименование СИ | Кондуктометры портативные |
| Обозначение типа СИ | КП-150МИ |
| Изготовитель | Общество с ограниченной ответственностью "Аквакон (ООО "Аквакон"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 21.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Кондуктометры портативные КП-150МИ (далее - кондуктометры) предназначены для измерений удельной электрической проводимости (далее - УЭП) и температуры водных растворов.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой температуре.
Принцип действия канала измерения УЭП основан на измерении сопротивления между электродами в кондуктометрическом датчике.
Кондуктометры состоят из первичного преобразователя (в дальнейшем - датчик) и вторичного преобразователя (в дальнейшем - преобразователь).
В комплекте с преобразователем можно использовать следующие датчики УЭП:
ДЭ-01 - двухэлектродный контактный кондуктометрический датчик для измерения УЭП обессоленных вод;
ДЭ-02 - двухэлектродный контактный кондуктометрический датчик для измерения УЭП технологических растворов и природных вод.
Кондуктометры выпускаются в следующих исполнениях:
КП-150МИ - кондуктометр, укомплектованный датчиками электропроводности ДЭ-01 и ДЭ-02, предназначенный для измерения УЭП обессоленных, природных вод и технологических растворов.
КП-150.1МИ - кондуктометр, укомплектованный датчиком электропроводности ДЭ-01, предназначенный для измерения УЭП обессоленных вод.
КП-150.2МИ - кондуктометр, укомплектованный датчиком электропроводности ДЭ-02, предназначенный для измерения УЭП природных вод и технологических растворов.
Кондуктометры должны производить измерения в протоке с применением входящей в комплект поставки проточной ячейки.
Кондуктометры могут на основе измеренных значений УЭП определять массовую концентрации солей в водных растворах в пересчете на NaCl (далее - УСС).
Результаты измерений кондуктометров выводятся в цифровой форме на встроенный дисплей. Эти значения могут быть переданы в персональный компьютер по интерфейсу связи по стыку С2 в соответствии с ГОСТ 18145.

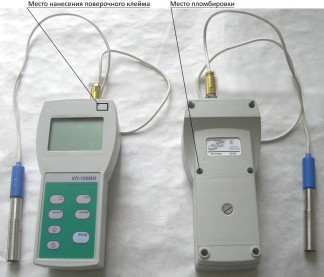

Общий вид кондуктометров и схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид кондуктометров, схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Кондуктометры имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее ручной консоли.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО, не ниже | v1.06 |
Таблица 2 - Метрологические характеристики_
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 5 до 50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
| Пределы дополнительной допускаемой относительной погрешности измерений температуры при изменении температуры окружающего воздуха на каждые 10 °С от нормальных условий в долях основной погрешности | 0,5 |
| Диапазон измерений УЭП, мкСм/см - с датчиком ДЭ-01 | от 0,1 до 1000 |
| - с датчиком ДЭ-02 | от 10 до 20000 |
| Пределы допускаемой относительной погрешности измерений УЭП - с датчиком ДЭ-01 | ±(0,003+0,015х)* |
| - с датчиком ДЭ-02 | ±(0,03+0,015х) |
| Пределы дополнительной допускаемой относительной по- | |
| грешности измерений УЭП при изменении температуры | 1,5 |
| анализируемой среды на каждые 15 °С от нормальных | |
| условий в долях основной погрешности | |
| Пределы дополнительной допускаемой относительной по- | |
| грешности измерений УЭП при изменении температуры | 0,5 |
| окружающего воздуха на каждые 10 °С от нормальных | |
| условий в долях основной погрешности | |
| Пределы дополнительной допускаемой относительной по- | |
| грешности измерений УЭП при расходе анализируемой | 0,25 |
| среды через проточную ячейку в диапазоне от 2 до 12 л/ч | |
| Диапазон приведения результатов измерений УЭП к температуре 25 °С (УЭП25) | от 5 до 50 |
| Диапазон показаний УСС, г/дм3 | от 20-10"6 до 12 |
| Дискретность | |
| при измерении УЭП в поддиапазонах | |
| - от 0,100 до 9,999 мкСм/см | 0,001 |
| - от 10,00 до 99,99 мкСм/см | 0,01 |
| - от 100,0 до 999,9 мкСм/см | 0,1 |
| - от 1000 до 9999 мкСм/см | 1 |
| - от 10,00 до 19,99 мСм/см | 0,01 |
| при измерении температуры, °С | 0,1 |
| при показаниях УСС в поддиапазонах | |
| - от 20,0 до 999,9 мкг/дм3 | 0,1 |
| - от 1000 до 9999 мкг/дм3 | 1 |
| - от 10,00 до 99,99 мг/дм3 | 0,01 |
| - от 100,0 до 999,9 мг/дм3 | 0,1 |
| - от 1000 до 9999 мг/дм3 | 1 |
| - от 10,00 до 12,00 г/дм3 | 0,01 |
| Нормальные значения температуры, оС | |
| - анализируемой среды | от 17 до 23 |
| - окружающей среды | от 15 до 25 |
| Постоянная датчика, см-1 | от 0,01 до 10,0 |
| Примечание * - где х измеренное значение УЭП, мкСм/см | |
| Наименование характеристики | Значение |
| Параметры электрического питания, В | |
| - от внешнего источника постоянного напряжения | от 5 до 14 |
| - от автономного источника (из четырех элементов) | от 1,25 до 1,7 |
| Потребляемая мощность, мА, не более | 10 |
| Габаритные размеры, мм, не более: | |
| Вторичный преобразователь | |
| - длина | 210 |
| - ширина | 100 |
| - высота | 60 |
| Датчик ДЭ-01 (ДЭ-02) (без кабеля) | |
| - длина | 130 |
| - ширина | 18 |
| - высота | 18 |
| Проточная ячейка (без датчика) | |
| - длина | 130 |
| - ширина | 50 |
| - высота | 40 |
| Масса, кг, не более: | |
| Вторичный преобразователь | 0,3 |
| Датчик ДЭ-01 (ДЭ-02) (без кабеля) | 0,1 |
| Проточная ячейка (без датчика) | 0,1 |
| Средний срок службы), лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 20000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до 55 |
| - относительная влажность воздуха при 30 °С, не более, % | до 90 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на корпус измерительного преобразователя кондуктометров и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь | - | 1 шт. |
| Датчик ДЭ-01/ ДЭ-02 | - | 1 шт.* |
| Ячейка проточная | - | 1 шт. |
| Формуляр | - | 1 экз.** |
| Руководство по эксплуатации | ИДСТ.414311.002РЭ | 1 экз. |
| Примечания * Датчик ДЭ-01 поставляется для модификаций КП-150МИ, КП-150.1МИ. Датчик ДЭ-02 | ||
| - для модификаций КП-150МИ, КП-150.2МИ ** Формуляр включает методику поверки | ||
осуществляется по документу МРБ МП.2442 2014 «Кондуктометры портативные КП -150МИ». Методика поверки, утвержденному РУП «Гомельский ЦСМС» 20.10.2014 г. Основные средства поверки:
Рабочий эталон 2 разряда единицы удельной электрической проводимости жидкостей в соответствии с государственной поверочной схемой, утвержденной приказом Росстандарта от 27.12.2018 г. № 2771 (кондуктометр лабораторный КЛ-С-1, рег. № 46635-11);
Рабочий эталон 3 разряда единицы температуры в соответствии ГОСТ 8.558 -2009 (термометр ртутный стеклянный лабораторный ТЛ-4, рег. № 303-91);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке либо на анализатор, как показано на рисунке 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы ООО «Аквакон»
