| Номер в госреестре | 61012-15 |
| Наименование СИ | Измерители цифровые многофункциональные |
| Обозначение типа СИ | HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 |
| Изготовитель | "KIMO Instruments", Франция |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители цифровые многофункциональные моделей HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 (далее по тексту - приборы) предназначены для измерений температуры различных сред (HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310), относительной влажности воздуха (HQ210, VT210, AMI310, CPE310, CPE311, C310, CA310) скорости воздушного потока (HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310), разности давлений газов (дифференциального давления) (MP210, AMI310, C310, CA310), атмосферного давления (HQ210, VT210, AMI310, C310, CA310), объемной доли оксида углерода (CO) (HQ210, MP210, AMI310, CPE310, CPE311, C310, CA310) , диоксида углерода (CO2) (HQ210, AMI310, CPE310, CPE311, C310, CA310) и горючих газов (MP210, AMI310) в атмосфере, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения (CPE310, CPE311, C310, CA310).
Принцип действия приборов при измерении температуры термометров основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных термопреобразователей, пропорциональных измеряемой температуре.
Принцип измерения относительной влажности приборов основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия приборов при измерении скорости воздушного потока термоане-мометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахо-метрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.
Принцип действия приборов при измерении давления основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления, в электрический выходной сигнал.
Принцип действия приборов, предназначенных:
- для измерений содержания оксида углерода (СО) - электрохимический, основанный на изменении электрических свойств измерительной ячейки в присутствии определяемого вещества;
- для измерений содержания диоксида углерода (СО2 )- оптический, основанный на поглощении ИК излучения молекулами определяемого вещества в определенной области спектра;
- для определения горючих газов (течеискателей) - электрохимический, сопротивление измерительной ячейки зависит от содержания горючих газов в анализируемом воздухе.
Приборы моделей HQ210, MP210, VT210, AMI310 являются портативными микропроцессорными приборами, и состоят из электронного блока с автономным питанием и подключаемых к нему в зависимости от модели приборы сменных датчиков температуры (зондов) (термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) типов Pt100 по ГОСТ 6651-2009 и термоэлектрических преобразователей (термопар или ТП) с НСХ типов «К», «J», «T», «S» по ГОСТ Р 8.585-2001 с модулем подключения термопар), термоанемометрических («обогреваемая струна») и тахометриче-ских («зонд-клыльчатка») сменных преобразователей скорости воздушного потока, объемной доли оксида и диоксида кислорода (CO и CO2) в атмосфере, датчиков относительной влажности, а также с подключаемым модулем для измерения дифференциального давления. Модели приборов различаются по типам подключаемых модулей и первичных преобразователей.
Приборы модели HQ210 могут работать в комплекте со следующими модулями или зондами: M4TC, MCC, SOM 900, SHR 110, SHR 300, SCO 110, SCO 112, SCOH 112.
Приборы модели MP210 могут работать в комплекте со следующими модулями или зондами: MPR 500, MPR 2500, MPR 10000, MPR 500 M, MPR 2000 M, M4TC, SFC 300, SFC 900, SH 14, SHT 14, SH 70; SHT 70, SH 100; SHT 100, SCO 110, SFG 300.
Приборы модели VT210 могут работать в комплекте со следующими модулями или зондами: M4TC, MCC, SFC 300, SFC 900, SH 14, SHT 14, SH 70, SHT 70, SH 100; SHT 100, SMT 900, SHR 110, SHR 300.
Приборы модели AMI310 могут работать в комплекте со следующими модулями или зондами: MPR 500, MPR 2500, MPR 10000, MPR 500 M, MPR 2000 M, M4TC, MCU, MCC, , SFC 300, SFC 900, SOM 900, SH 14, SHT 14, SH 70, SHT 70, SH 100; SHT 100, SMT 900, SHR 110, SHR 300, SCO 110, SCO 112, SCOH 112, SFG 300.
Зонды и модули отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Приборы моделей CPE310, CPE311 являются микропроцессорными приборами и состоят из электронного блока в стальном корпусе с внешним сменным первичным измерительным преобразователем. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. На лицевой панели корпуса размещены кнопки регулирования и выход для подключения кабеля типа USB-mini/DIN. На боковой части прибора расположены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также разъем для подключения внешнего измерительного преобразователя. Измеренные значения могут быть преобразованы в цифровой сигнал на базе интерфейса RS-485 с протоколом обмена MODBUS RTU.
Приборы моделей CPE310, CPE311 могут работать в комплекте со следующими зондами: SHSI, SHDP-150, SHDP-300, SHDI-150, SHDI-300, SCCO, SCO2, STD-13,STS-13, SVH-14, SVH-70, SVH-100, SVS, SVO.
Зонды отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Приборы модели C310 являются переносными микропроцессорными приборами и состоят из электронного блока в пластиковом корпусе. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. На боковой панели прибора размещены два разъема для подключения внешних сменных измерительных преобразователей, а также разъем для подключения зонда измерения давления (опция). Внутри защитного корпуса размещен выход для подключения кабеля типа USBmini/DIN, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, клеммы релейного выхода, плата давления SPI-2 с клеммой для подключения термоэлектрических преобразователей (термопар или ТП) с НСХ типа «K» по ГОСТ Р 8.585-2001 (опция), клеммы интерфейса RS-485 с протоколом обмена MODBUS (опция), а также плата для подключения интерфейса Ethernet (опция). Внешние первичные измерительные преобразователи изготавливаются в стальной защитной оболочке различной конструкции.
Приборы модели CA310 являются переносными микропроцессорными приборами и состоят из электронного блока c дисплеем в пластиковом корпусе. На лицевой панели приборов размещены кнопки регулирования, а также три независимых друг от друга светодиода превышения (занижения) пороговых измеренных значений. На боковой панели прибора размещен разъем для подключения внешнего сменного измерительного преобразователея, а также разъем для подключения зонда измерения давления (опция). Внутри защитного корпуса размещен выход для подключения кабеля типа USB-mini/DIN, клеммы для подключения к питающему напряжению, три клеммы выходных аналоговых электрических сигналов, три клеммы релейного выхода, плата давления SPI-2 с клеммой для подключения термоэлектрических преобразователей с НСХ типа «К» по ГОСТ Р 8.585-2001 (опция), клеммы интерфейса RS-485 с протоколом обмена MODBUS (опция), а также плата для подключения интерфейса Ethernet (опция).
Приборы моделей C310, CA310 могут работать в комплекте со следующими модулями или зондами: SPI2-100, SPI2-500, SPI2-1000, SPI2-10000, SPI2-ATMO, SHSI, SHDP-150, SHDP-300, SHDI-150, SHDI-300, SCCO, SCO2, STD-13, STS-13, SVH-14, SVH-70, SVH-100, SVS, SVO.
Зонды и модули отличаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

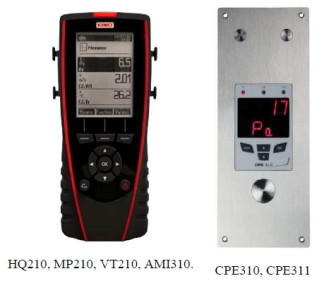

Фото общего вида моделей приборов приведены на рисунках 1-4.
'МЧГ \ f
Рис.3 - C310
Программное обеспечение (ПО) измерителей цифровых многофункциональных состоит из встроенной в микропроцессорный модуль средства измерений «Измерители цифровые многофункциональные моделей HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310» части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО (в зависимости от модели) | |
| HQ210 | HQ210 14-12 |
| MP210 | MP210 14-12 |
| VT210 | VT210 14-12 |
| AMI310 | AMI310 14-12 |
| CPE310 | CPE310 14-12 |
| CPE311 | CPE311 14-11 |
| C310 | C310 14-12 |
| CA310 | CA310 14-07 |
| Номер версии (идентификационный номер) ПО (в зависимости от модели) () | |
| HQ210 | v1-02 B2554 |
| MP210 | v1-02 B2554 |
| VT210 | V1-02 B2554 |
| AMI310 | V1-02 B6285 |
| CPE310 | v1-12 B881 |
| CPE311 | v1-10 B530 |
| C310 | v1-07 B744 |
| CA310 | v1-08 B500 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
-(*)-
Примечание к таблице 1: - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Основные технические характеристики приборов модели HQ210 приведены в таблице 2. Таблица 2
| Параметры | HQ210 |
| Диапазон измерений температуры ТС, °С | от минус 40 до плюс 180 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1760 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 5 |
| Диапазон измерений объемной доли CO, млн-1 | от 0 до 500 |
| Диапазон измерений объемной доли CO2, млн-1 | от 0 до 5000 |
| Диапазон измерений атмосферного давления, гПа | от 800 до 1100 |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицы 4, 5 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицу 3 |
| Пределы допускаемой погрешности канала измерений относительной влажности, % | см. таблицы 4, 5 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицу 5 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO, млн-1 | см. таблицу 5 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO2, млн-1 | см.таблицу 5 |
| Пределы допускаемой погрешности канала измерений атмосферного давления, гПа | см.таблицу 4 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm); 0,1 гПа |
| Масса, г | 485 |
| Г абаритные размеры, мм | 204x104x63 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Параметры | HQ210 |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики измерительного модуля для термопар к измерителям цифровым многофункциональным моделей HQ210, MP210, VT210, AMI310 приведены в таблице 3.
Таблица 3
| Модуль | Тип НСХ по ГОСТ Р 8.585-2001 | Диапазон измеряемых температур, °С | Пределы допускаемой погрешности, °С ( ) |
| M4TC | «К» | от минус 200 до плюс 1300 | ±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение) |
| «J» | от минус 100 до плюс 750 | ±0,8 или ±0,4 % | |
| «T» | от минус 200 до плюс 400 | ±0,5 или ±0,4 % | |
| «S» | от 0 до плюс 1760 | ±1 или ±0,4 % | |
| Примечание: () -погрешность нормирована вместе с электронным блоком. | |||
Основные метрологические и технические характеристики измерительного модуля климатических параметров к измерителям цифровым многофункциональным моделей HQ 210, VT 210, AMI 310 приведены в таблице 4.
Таблица 4
| Модуль | Диапазон измерений | Пределы допускаемой погрешности () |
| MCC | от 0 до плюс 50 °С | ±0,3 °С или ±0,4 % (от измеряемой величины) (берут большее значение) |
| от 800 до 1100 гПа | ±3 гПа | |
| от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04|t-20|), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) | |
| Примечание: () -погрешность нормирована вместе с электронным блоком. | ||
Основные метрологические и технические характеристики сменных зондов к измерителям цифровым многофункциональным моделей HQ 210, MP210, VT 210, AMI 310 приведены в таблице 5.
Таблица 5
| Зонд | Модель прибора | Диапазон измерений | Пределы допускаемой погрешности ( ) |
| SFC 300; SFC 900 | MP210; VT210; AMI310 | 0,15 до 1 м/с | ±(0,03 м/с + 2 % (от измеряемой величины)) |
| от 0,15 до 3 м/с | ±(0,03 м/с + 3 %) | ||
| от 3,1 до 30 м/с | ±(0,1 м/с + 3 %) | ||
| от минус 20 до плюс 80 °С | ±(0,3 % + 0,25 °С) |
| Зонд | Модель прибора | Диапазон измерений | Пределы допускаемой погрешности ( ) |
| от 0,1 до 5 м/с | ±(0,05 м/с + 3 %) | ||
| SOM 900 | HQ210; AMI310 | от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04 • |t-201), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 20 до плюс 80 °С | ±(0,3 %+ 0,25 °С) | ||
| MP210; VT210; AMI310 | от 0,8 до 3 м/с | ±(0,1 м/с + 3 % ) | |
| SH 14; SHT 14 | от 3,1 до 25 м/с | ±(0,3 м/с + 1 % ) | |
| от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | ||
| SH 70; SHT 70 | MP210; | от 0,4 до 3 м/с | ±(0,1 м/с + 3 % ) |
| VT210; | от 3,1 до 30 м/с | ±(0,3 м/с + 1 % ) | |
| AMI310 | от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | |
| SH 100; SHT 100 | MP210; | от 0,3 до 3 м/с | ±(0,1 м/с + 3 % ) |
| VT210; | от 3,1 до 30 м/с | ±(0,3 м/с + 1 % ) | |
| AMI310 | от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | |
| от 0,15 до 3 м/с | ±(0,03 м/с + 3 % ) | ||
| от 3,1 до 30 м/с | ±(0,1 м/с + 3 % ) | ||
| SMT 900 | VT210; AMI310 | от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04 • |t-201), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) | ||
| SHR 110 | HQ210; VT210; AMI310 | от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04 • |t-201), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) | ||
| SHR 300 | HQ210; VT210; AMI310 | от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04 • |t-201), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 40 до плюс 180 °С | ±(0,25 °С + 0,3 %) |
| Зонд | Модель прибора | Диапазон измерений | Пределы допускаемой погрешности ( ) |
| SCO 110 | HQ210; MP210; AMI310 | от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) |
| от 0 до 500 млн-1 | ± (0,09 Х + 3) млн-1(**) | ||
| SCO 112 | HQ210; AMI310 | от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) |
| от 0 до 5000 млн 1 | ± (0,03 Х + 50) млн-1(**) | ||
| SCOH 112 | HQ210; AMI310 | от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) |
| от 0 до 5000 млн 1 | ± (0,03 Х + 50) млн-1(**) | ||
| от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04 • |t-201), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) | ||
| SFG 300 | MP210; AMI310 | от 0 до 10000 млн 1 | ± 20% (приведенная) |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. ( ) Х - результат измерений объемной доли компонента, млн-1 | |||
Основные технические характеристики приборов модели MP210 приведены в таблице 6. Таблица 6
| Параметры | MP210 |
| Диапазон измерений температуры ТС, °С | от минус 20 до плюс 80 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1760 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,15 до 30 |
| Диапазон измерений объемной доли CO, -1 млн | от 0 до 500 |
| Диапазон измер ений объемной доли горючих газов, млн- | от 0 до 10000 |
| Диапазоны измерений дифференциального давления | от минус 10000 до плюс 10000 Па; от минус 2000 до плюс 2000 мбар |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицу 5 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицу 3 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицы 5, 8 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO, млн-1 | см. таблицу 5 |
| Пределы допускаемой приведенной погрешности канала измерений объемной доли горючих газов, млн-1 | см. таблицу 5 |
| Параметры | MP210 |
| Пределы допускаемой погрешности канала измерений дифференциального давления | см. таблицу 7 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm); 1Па; 0,1 мбар |
| Масса, г | 485 |
| Г абаритные размеры, мм | 204x104x63 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR6) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики модуля давления к измерителям цифровым многофункциональным моделей MP210, AMI310 приведены в таблице 7.
Таблица 7
| Модуль | Диапазон измерений дифференциального давления | Пределы допускаемой погрешности канала (*) измерений дифференциального давления ^ ’ |
| MPR 500 | от минус 500 до плюс 500 Па | ±(0,2 % (от измеряемой величины) + 0,8) (в диапазоне от минус 100 до плюс 100); ±(0,2 % + 1,5) (в остальном диапазоне) |
| MPR 2500 | от минус 2500 до плюс 2500 Па | ±(0,2 % +2 Па) |
| MPR 10000 | от минус 10000 до плюс 10000 Па | ±(0,2 % +10 Па) |
| MPR 500 M | от минус 500 до плюс 500 мбар | ±(0,2 % +0,5 мбар) |
| MPR 2000 M | от минус 2000 до плюс 2000 мбар | ±(0,2 % +2 мбар) |
| Примечание: () -погрешность нормирована вместе с электронным блоком. | ||
Основные метрологические и технические характеристики двухканального измерительного модуля к измерителям цифровым многофункциональным модели AMI310 приведены в таблице 8.
Таблица 8
| Модуль | Тип НСХ по ГОСТ Р 8.585-2001 | Диапазон измерений температуры, °С | Пределы допускаемой погрешности канала измерений температуры, °С ( ) |
| MCU | «T» | от минус 20 до плюс 80 | ±0,5 |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. | |||
Основные технические характеристики приборов модели VT210 приведены в таблице 9. Таблица 9
| Параметры | VT210 |
| Диапазон измерений температуры ТС, °С | от минус 40 до плюс 180 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1760 |
| Параметры | VT210 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,15 до 30 |
| Диапазон измерений атмосферного давления, гПа | от 800 до 1100 |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицы 4, 5 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицу 3 |
| Пределы допускаемой канала измерений относительной влажности, % | см. таблицы 4,5 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицу 5 |
| Пределы допускаемой погрешности канала измерений атмосферного давления, гПа | см. таблицу 4 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1гПа |
| Масса, г | 485 |
| Г абаритные размеры, мм | 204x104x63 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные технические характеристики приборов модели AMI310 приведены в таблице 10. Таблица 10
| Параметры | AMI310 |
| Диапазон измерений температуры ТС, °С | от минус 40 до плюс 180 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1760 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 30 |
| Диапазон измерений объемной доли CO, млн-1 | от 0 до 500 |
| Диапазон измерений объемной доли CO2, млн-1 | от 0 до 5000 |
| Диапазон измер ений объемной доли горючих газов, млн- | от 0 до 10000 |
| Диапазон измерений атмосферного давления, гПа | от 800 до 1100 |
| Диапазоны измерений дифференциального давления | от минус 10000 до плюс 10000 Па; от минус 2000 до плюс 2000 мбар |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицу 5 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицы 3, 8 |
| Пределы допускаемой погрешности канала измерений относительной влажности, % | см. таблицу 5 |
| Параметры | AMI310 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицы 5 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO, -1 млн | см. таблицу 5 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO2, млн-1 | см. таблицу 5 |
| Пределы допускаемой приведенной погрешности канала измерений объемной доли горючих газов, млн-1 | см. таблицу 5 |
| Пределы допускаемой погрешности канала измерений атмосферного давления, гПа | см. таблицу 4 |
| Пределы допускаемой погрешности канала измерений дифференциального давления | см. таблицы 7 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm); 1 Па; 0,1 мбар; 1 гПа |
| Масса, г | 485 |
| Г абаритные размеры, мм | 204x104x63 |
| Напряжение питания, В | 6 (4 алкалиновые батареи типа LR03) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные технические характеристики приборов моделей CPE310, CPE311 приведены в таблице 11.
Таблица 11
| Параметры | CPE310, CPE311 |
| Диапазон измерений температуры ТС, °С | от минус 50 до плюс 180 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 30 |
| Диапазон измерений дифференциального давления в зависимости от модели: - для CPE310 - для CPE311 | от минус 100 до плюс 100 Па; от минус 1000 до плюс 1000 Па |
| Диапазон измерений объемной доли CO, -1 млн | от 0 до 500 |
| Диапазон измерений объемной доли CO2, млн-1 | от 0 до 20000 |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений относительной влажности, % | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицу 12 |
| Параметры | CPE310, CPE311 |
| Пределы допускаемой погрешности канала измерений дифференциального давления в зависимости от модели: - для CPE310 - для CPE311 | ±(0,2 % от измеряемой величины + 0,8 Па) ±(0,2 % от измеряемой величины + 2 Па) |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO, млн-1 | см. таблицу 12 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO2, млн-1 | см. таблицу 12 |
| Диапазон выходных аналоговых электрических сигналов: - постоянного тока, мА - напряжения постоянного тока, В | 0-20, 4-20; 0-5, 0-10 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm), 1 Па; 0,01 мбар |
| Масса, г | 640 |
| Г абаритные размеры, мм | 234x92x44 |
| Напряжение питания, В | 24 ± 10% (от напряжения питания) |
| Рабочие условия эксплуатации: - температур окружающей среды, °С - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики сменных зондов к измерителям цифровым многофункциональным моделей CPE310, CPE311, C310, CA310 приведены в таблице 12.
Таблица 12
| Зонд | Диапазон измеряемых величин | ^ (*) Пределы допускаемой погрешности, v } |
| SHSI; SHDP-150; SHDP-300 | от 5 до 95 % | ±2,7 % (от измеряемой величины) (при температуре окружающей среды 20±5 °С); ±(0,04|t-20|), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 20 до плюс 80 °С | ±(0,3 %+ 0,25 °С) | |
| SHDI-150; SHDI-300 | от 5 до 95 % | ±2,7 % (при температуре окружающей среды 20±5 °С); ±(0,04|t-20|), где t - температура окружающей среды (при температуре окружающей среды выше (ниже) 20±5 °С) |
| от минус 40 до плюс 180 °С | ±(0,3 %+ 0,25 °С) | |
| SCCO | от 0 до плюс 50 °С | ±0,3 °С |
| Зонд | Диапазон измеряемых величин | ^ (*) Пределы допускаемой погрешности, v } |
| от 0 до 500 млн 1 | ± (0,09 Х + 3) млн-1(**) | |
| SCO2 | от 0 до плюс 50 °С | ±0,3 °С |
| от 0 до 5000 млн 1 | ± (0,03 •Х + 50) млн-1(**) | |
| от 0 до 20 000 млн 1 | ± (0,03 •Х + 50) млн-1^ | |
| STD-13 | от минус 50 до плюс 180 °С | ±(0,25 °С + 0,3 %) |
| STS-13 | от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) |
| SVH-14 | от 0,8 до 3 м/с | ±(0,1 м/с + 3 % ) |
| от 3,1 до 25 м/с | ±(0,3 м/с + 1 % ) | |
| от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | |
| SVH-70 | от 0,4 до 3 м/с | ±(0,1 м/с + 3 % ) |
| от 3,1 до 30 м/с | ±(0,3 м/с + 1 % ) | |
| от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | |
| SVH-100 | от 0,3 до 3 м/с | ±(0,1 м/с + 3 % ) |
| от 3,1 до 30 м/с | ±(0,3 м/с + 1 % ) | |
| от минус 20 до плюс 80 °С | ±(0,3 °С + 0,4 %) | |
| SVS | от 0,1 до 3 м/с | ±(0,03 м/с + 3 % ) |
| от 3,1 до 30 м/с | ±(0,1 м/с + 3 % ) | |
| от минус 20 до плюс 80 °С | ±(0,25 °С + 0,3 %) | |
| SVO | от 0,1 до 5 м/с | ±(0,05 м/с + 3 % ) |
| от 0 до плюс 50 °С | ±(0,25 °С + 0,3 %) | |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. (**) 1 ^ ; Х - результат измерений объемной доли компонента, млн | ||
Основные технические характеристики приборов модели C310 приведены в таблице 13. Таблица 13
| Параметры | C310 |
| Диапазон измерений температуры ТС, °С | от минус 50 до плюс 180 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1300 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 30 |
| Диапазон измерений объемной доли CO, млн-1 | от 0 до 500 |
| Диапазон измерений объемной доли CO2, млн-1 | от 0 до 20000 |
| Параметры | C310 |
| Диапазон измерений дифференциального давления, Па | от минус 10000 до плюс 10000 |
| Диапазон измерений атмосферного давления, гПа | от 800 до 1100 |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицу 16 |
| Пределы допускаемой погрешности канала измерений относительной влажности, % | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицу 12 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO, млн-1 | см. таблицу 12 |
| Пределы допускаемой абсолютной погрешности канала измерений объемной доли CO2, млн-1 | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений дифференциального давления | см. таблицу 15 |
| Пределы допускаемой погрешности канала атмосферного давления, гПа | см. таблицу 17 |
| Диапазон измерений аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 0-20, 4-20; 0-5, 0-10 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm); 1Па; 0,1 мбар; 1 гПа |
| Масса, г | 640 |
| Г абаритные размеры, мм | 234x92x44 |
| Напряжение питания, В | 24 ± 10% (от напряжения питания); (115-230) ± 10%; |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные технические характеристики приборов модели CA310 приведены в таблице 14. Таблица 14
| Параметры | CA310 |
| Диапазон измерений температуры ТС, °С | от минус 50 до плюс 180 |
| Диапазон измерений температуры ТП, °С | от минус 200 до плюс 1300 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Диапазон измерений скорости воздушного потока, м/с | от 0,1 до 30 |
| Параметры | CA310 |
| Диапазон измерений объемной доли CO, млн-1 | от 0 до 500 |
| Диапазон измерений объемной доли CO2, млн-1 | от 0 до 20000 |
| Диапазон измерений дифференциального давления, Па | от минус 10000 до плюс 10000 |
| Диапазон измерений атмосферного давления, гПа | от 800 до 1100 |
| Пределы допускаемой погрешности канала измерений температуры ТС, °С | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений температуры ТП, °С | см. таблицу 16 |
| Пределы допускаемой погрешности канала измерений относительной влажности, % | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений скорости воздушного потока, м/с | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений объемной доли CO, млн-1 | см. таблицу12 |
| Диапазон измерений объемной доли CO2, -1 млн | см. таблицу 12 |
| Пределы допускаемой погрешности канала измерений дифференциального давления | см. таблицу 15 |
| Пределы допускаемой погрешности канала измерений атмосферного давления, гПа | см. таблицу 17 |
| Диапазон измерений аналоговых электрических сигналов: - постоянного тока, мА: - напряжения постоянного тока, В: | 0-20, 4-20; 0-5, 0-10 |
| Разрешающая способность дисплея прибора | 0,1 °С; 0,1 %; 0,01 м/с; 1 млн-1 (соотв. 1 ppm); 1Па; 0,1 мбар; 1 гПа |
| Масса, г | 1150 |
| Г абаритные размеры, мм | 240x145x60,5 |
| Напряжение питания, В | 24 ± 10% (от напряжения питания); (115-230) ± 10%; |
| Рабочие условия эксплуатации: - температур окружающей среды, °С: - относительная влажности воздуха, % | от 0 до плюс 50 до 95 |
Основные метрологические и технические характеристики модулей дифференциального давления SPI-2 к измерителям цифровым многофункциональным моделей C310, CA310 приведены в таблицах 15, 16.
Таблица 15
| Модуль | Диапазон измерений дифференциального давления, Па | Пределы допускаемой погрешности канала из- (*) мерений дифференциального давления, Па^ ’ |
| SPI2-100 | от минус 100 до плюс 100 | ±(0,2 % (от измеряемой величины) + 0,8) |
| SPI2-500 | от минус 500 до плюс 500 | ±(0,2 % + 2) |
| SPI2-1000 | от минус 2500 до плюс 2500 | ±(0,2 % +2) |
| SPI2-10000 | от минус 10000 до плюс 10000 | ±(0,2 % +10) |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. | ||
Таблица 16
| Модуль | Тип НСХ по ГОСТ Р 8.585-2001 | Диапазон измеряемых температур, °С | Пределы допускаемой (*) погрешности, °С ’ |
| SPI2-100; SPI2-500; SPI2-1000; SPI2-10000 | «К» | от минус 200 до плюс 1300 | ±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение) |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. | |||
Основные метрологические и технические характеристики модуля атмосферного давления SPI-2 к измерителям цифровым многофункциональным моделей C310, CA310 приведены в таблице 17.
Таблица 17
| Модуль | Диапазон измерений атмосферного давления, гПа | Пределы допускаемой погрешности канала измерений атмосферного давления, гПа ( ) |
| SPI2-ATMO | от 800 до 1100 | ±2 |
| Примечание: ( ) -погрешность нормирована вместе с электронным блоком. | ||
Знак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
В комплект поставки входят:
- прибор (модель в соответствии с заказом) - 1 шт.;
- руководство по эксплуатации (на русском языке) - 1 экз.;
- методика поверки - 1 экз.; По дополнительному заказу:
- кейс для транспортировки, сменные первичные измерительные преобразователи, программное обеспечение.
осуществляется в соответствии с документом МП 61012-15 «Измерители цифровые многофункциональные моделей HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310. Методика поверки», утвержденным ФГУП «ВНИИМС», 02.12.2014 г.
Основные средства поверки:
- термометр сопротивления ЭТС-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;
- Цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50...+650 °С; пределы допускаемой основной абсолютной погрешности: ±(0,03 + ед. мл. разряда) °С (в диапазоне: -50...+400 °С); ±(0,06 + ед. мл. разряда) °С (в диапазоне: св.+400.+650 °С);
- многоканальный прецизионный измеритель температуры МИТ 8.10(М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+5 10-4), где R - измеряемое сопротивление, Ом;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-
1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
- компаратор напряжений Р3003 (с блоком калибратора тока ЕР3003), класс точности
0,0005;
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Г осреестр № 52489-13);
- камера климатическая КХТВ-100-О, диапазон воспроизводимых температур: минус 70. плюс 80 °С, диапазон воспроизведения относительной влажности: 10.98 %;
- измеритель комбинированный Testo 645 с зондом 0636 9741 диапазон измерения относительной влажности: 5.95 %, пределы допускаемой абсолютной погрешности измерения относительной влажности: ±1,0 %;
- генератор влажного воздуха HygroGen модификации HygroGen 2 (Гр. № 32405-11), диапазон воспроизведения относительной влажности от 0 до 100%, диапазон воспроизведения температуры от +5...+50 °С, пределы допускаемой абсолютной погрешности воспроизведения относительной влажности ±0,5 %, пределы допускаемой абсолютной погрешности воспроизведения температуры: ±0,1 °С;
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: 10.98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
- установка аэродинамическая измерительная ЭМС-01/60 с диапазоном воспроизведения скорости воздушного потока от 0,1 до 60 м/с, с погрешностью ±(0,01 + 0,001Vi) м/с (номер по Госреестру 34647-07);
- манометр грузопоршневой МП-2,5, КТ 0,02;
- манометр грузопоршневой МПА-15, КТ 0,01;
- ГСО № 10241-2013 (CO2 в воздухе в баллонах под давлением), ГСО № 10242-2013 (СО в воздухе в баллонах под давлением), ГСО № 10261-2013 (СН4 в воздухе в баллонах под давлением).
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы, устанавливающие требования к измерителям цифровым многофункциональным моделей HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
ГОСТ 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
| Зарегистрировано поверок | 555 |
| Поверителей | 31 |
| Актуальность данных | 17.11.2024 |
