| Номер в госреестре | 61015-15 |
| Наименование СИ | Устройства измерения тока и напряжения в высоковольтной сети |
| Обозначение типа СИ | I-TOR-110 |
| Изготовитель | ООО "Электроинжиниринг", г.Екатеринбург |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства измерения тока и напряжения в высоковольтной сети типа I-TOR - 110 (далее - устройства I-TOR-110) предназначены для измерения и масштабного преобразования тока и напряжения в сетях переменного тока промышленной частоты с номинальным напряжением 110 кВ и номинальным током от 100 до 1000 А включительно, до электрических величин, пригодных для измерения стандартными электроизмерительными приборами, а также для создания гальванической развязки между высоковольтной сетью и приборами измерения.
По принципу действия устройства I-TOR - 110 являются приборами электромагнитного типа с аналого-цифровым и цифро-аналоговым преобразованием.
Устройства I-TOR - 110 состоят из измерительного компонента, канала связи и блока обработки информации.
Измерительный компонент устройств I-TOR - 110, в зависимости от исполнения, может быть выполнен как в составе с подвесным изолятором, предназначенным для подвешивания на опоре ЛЭП 110 кВ, так и в составе с опорным изолятором.
Измерительный компонент устройств I-TOR-110 состоит из:
- двух измерительных блоков (тока и напряжения соответственно),
- двух аналого-цифровых преобразователей с оптическими передатчиками;
- блока питания.
Измерительные блоки выполнены на классическом электромагнитном трансформаторе тока и делителе напряжения и позволяют преобразовывать высокое напряжение и большой ток в удобные для измерения электронными блоками величины тока и напряжения.
Преобразованные значения тока и напряжения подаются в аналого-цифровые цифровые преобразователи с оптическими передатчиками, где происходит преобразование аналогового сигнала в последовательность цифрового кода и его передача по оптическому каналу связи.
Для питания электронной начинки измерительного компонента используется либо мощность протекающего тока главной цепи, либо высокое напряжение сети установки. Блок питания преобразует эти значения в стабилизированное напряжение питания электронной начинки.
Канал связи служит для передачи информации от измерительного компонента к блоку обработки информации и представляет собой оптическое волокно длиной не более 2000 м, с выполненными присоединениями на концах и элементами для присоединения кабеля к несущим конструкциям. Оптический канал связи позволяет пропускать через себя световой поток на большую длину без существенного затухания сигнала.
Блок обработки информации состоит из:
- двух оптических приемников с цифроаналоговыми преобразователями;
- двух блоков усиления.
Полученный из оптического канала связи цифровой код принимается и преобразовывается в аналоговый сигнал оптическим приемником с цифроаналоговым преобразователем. Далее блоки усиления преобразуют полученный сигнал с
цифроаналогового преобразователя до нормированных величин, пригодных для измерения или учета.

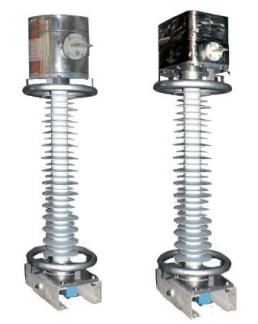

Общий вид измерительного компонента устройств I-TOR - 110 приведен на рисунках 1 и 2.
Общий вид блока обработки информации устройств I-TOR - 110 приведен на рисунке 3.
Рисунок.3
Фотография общего вида блока обработки информации устройства
I-TOR - 110.
Таблица 1 - Метрологические и технические характеристики устройств I-TOR - 110
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальное напряжение сети установки, кВ | 110 |
| Коэффициент преобразования по напряжению | 110000:V3/100:V3 |
| Диапазон преобразования напряжений (действующие значения), кВ | от 50,8 до 76,2 |
| Класс точности преобразования по напряжению по ГОСТ 19832001 | 0,2 |
| Максимальная мощность нагрузки выхода канала преобразования по напряжению, при коэффициенте мощности нагрузки cos ф = 0,8 ... 1,0, В-А | 2,5 |
| Номинальный первичный ток (1ном), действующее значение, А | 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000 |
| Коэффициент преобразования по току | 1ном/1 |
| Диапазон преобразуемых токов | от 0,01 1ном до 1,2 ^ном |
| Класс точности преобразования по току по ГОСТ 7746-2001 | 0,2S |
| Максимальная мощность нагрузки выхода канала преобразования по току, при коэффициенте мощности нагрузки cos ф = 0,8 ... 1,0, В-А | 2,5 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры измерительного компонента, мм, не более: - при исполнении с подвесным изолятором (1ном от 100 до 800 А) - при исполнении на опорном изоляторе (1ном от 100 до 800 А) | 633 х400х1484 629 х400х1463 |
| Габаритные размеры измерительного компонента, мм, не более: - при исполнении с подвесным изолятором (1ном = 1000 А) - при исполнении на опорном изоляторе (1ном = 1000 А) | 544 х320х1554 544 х400х1540 |
| Г абаритные размеры блока обработки информации, мм, не более | 250 х280х195 |
| Масса, кг, не более: - при исполнении с подвесным изолятором (1ном от 100 до 800 А) - при исполнении на опорном изоляторе (1ном от 100 до 800 А) | 70 75 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Масса, кг, не более: - при исполнении с подвесным изолятором (1ном = 1000 А) - при исполнении на опорном изоляторе (1ном = 1000 А) | 80 85 |
| Масса блока обработки информации, кг, не более | 5 |
| Климатическое исполнение и категории размещения У1 по ГОСТ 15150-69: о/~' - температура окружающего воздуха, С - относительная влажность воздуха, % - атмосферное давление, кПа | от минус 45 до 55 от 30 до 98 от 84 до 106 |
| Наработка на отказ, ч, не менее | 160 000 |
| Средний срок службы, лет, не менее | 25 |
наносится на специальную табличку устройств I-TOR - 110 металлографическим методом или методом электрохимической гравировки, и типографическим способом на титульный лист Руководства по эксплуатации.
Таблица 2 - Комплектность средства измерений
| № п/п | Наименование | Обозначение | Кол-во |
| 1 | Устройство I-TOR - 110: - измерительный компонент - блок обработки информации - канал связи | МЦАВ.01.01.00.00 МЦАВ.01.02.00.00 МЦАВ.01.03.00.00 | 1 1 1 |
| 2 | У стройство измерения тока и напряжения в высоковольтной сети типа I-TOR-110. Паспорт | МЦАВ.411529.001 ПС | 1 |
| 3 | Устройство измерения тока и напряжения в высоковольтной сети типа I-TOR-110. Руководство по эксплуатации | МЦАВ.411529.001 РЭ | 1 |
| 4 | ГСИ. Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110. Методика поверки | МП 30-262-2015 | 1 |
осуществляется по документу МП 30-262-2015 «ГСИ. Устройства измерения тока и напряжения в высоковольтной сети I-TOR-110. Методика поверки», утвержденному ФГУП «УНИИМ» в 2015 г.
Перечень основных средств поверки (эталонов):
- прибор сравнения КНТ-03, 5 = ± 0,001 %, А = ± 0,1 угл. мин;
- трансформатор тока лабораторный эталонный ТТЛЭ, КТ 0,05;
- трансформатор напряжения измерительный эталонный NVOS-200, КТ 0,05.
Методика измерений представлена в документе МЦАВ.411529.001 РЭ «Устройство измерения тока и напряжения в высоковольтной сети типа I-TOR-110. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к устройствам измерения тока и напряжения в высоковольтной сети I-TOR - 110
1 ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия»
2 ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки»
3 ГОСТ 1983 - 2001 «Трансформаторы напряжения. Общие технические условия»
4 ГОСТ 8.216 - 2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
5 МЦАВ.411529.001 ТУ «Устройство измерения тока и напряжения в высоковольтной сети типа I-TOR-110. Технические условия»
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
