Контроллеры измерительные R-AT-MM, 61017-15

Назначение

Контроллеры измерительные R-AT-MM (далее - контроллеры) предназначены для измерения и преобразования сигналов от первичных средств измерений (датчиков расхода, давления, температуры и других измерительных преобразователей), имеющих унифицированный выходной сигнал постоянного напряжения и тока, активного сопротивления или частоты, в значения физических величин (расход, давление, температура, масса и другие), а также для передачи полученных значений по интерфейсу RS-485 на программируемые логические контроллеры или персональные компьютеры. Контроллеры также осуществляют прием и обработку цифровых сигналов по интерфейсу RS-485, вычисление и формирование выходных сигналов (цифровых и аналоговых) для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.

Описание

Принцип работы контроллеров заключается в преобразовании модулями ввода входных аналоговых и дискретных сигналов в цифровую форму. Контроллер обрабатывает цифровые данные в соответствии с заданными алгоритмами и передает результаты в выходные модули, где формируются выходные сигналы.

Контроллеры представляют собой модульные системы, состоящие из процессорных модулей, коммуникационных модулей, измерительных каналов на основе модулей ввода/вывода аналоговых и дискретных сигналов. Для организации распределенного сбора данных и управления могут использоваться сети различного типа.

Контроллеры выпускаются с различным количеством установленных модулей ввода/вывода и функциональной нагрузкой. Монтаж контроллеров выполняется с использованием DIN-рейки.

Для исключения возможности преднамеренных и непреднамеренных изменений измерительной информации контроллеры пломбируются, изготовитель наносит наклейки и пломбы с целью исключить возможность несанкционированной разборки контроллера и вмешательства в его работу.

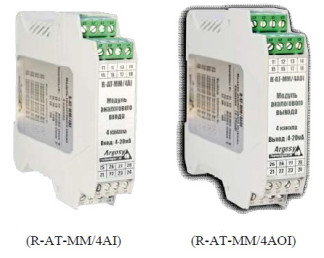

Внешний вид модулей приведен на рисунках 1-12.

■ i1 и

Ijsiilaf

' ......

151

ja Г ■_ ЦП Д-А1MM/4BD

МОДТЛЬ-

двсщкио»

■Ы1ПД4

4 наняла ЫлпЧ ПИ

дч«*

'не

lillJ

к. !i

Щ‘1

Рисунок 3 - модуль дискретного ввода (R-AT-MM/4DI)

Рисунок 4 - модуль дискретного вывода (R-AT-MM/4DO)

ts]!'

Ш

Щй

Рисунок 5 - модуль дискретного вывода (R-AT-MM/4PLR)

Рисунок 11 - модуль вычислительный (R-AT-MM/ARM)

Программное обеспечение

Контроллер является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО).

ПО устанавливается в энергонезависимую память контроллера при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Пределы допускаемой погрешности контроллеров установлены с учетом влияния ПО на метрологические характеристики.

Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Основные метрологические и технические характеристики контроллеров приведены в таблицах 2 и 3.

Таблица 2 - Модули ввода аналоговых сигналов

Таблица 3 - Модули вывода аналоговых сигналов.

Примечание: указанная в таблицах 2 и 3 погрешность в % является приведенной к диапазону входного (выходного) сигнала

Рабочие условия эксплуатации контроллеров Диапазон температуры окружающей среды, °С Относительная влажность воздуха, % при 25 °С Диапазон атмосферного давления, кПа Напряжение питания (постоянное), В Ток потребления, мА, не более Г абаритные размеры (ДхШхВ), мм, не более Масса, кг, не более Средний срок службы, лет

от минус 40 до плюс 60 до 95 от 84 до 106,7 от 18 до 24 100

170х120х40

0,5

10

Знак утверждения типа

наносят на титульные листы эксплуатационной документации типографским способом.

Комплектность

В комплект поставки контроллера входят

1 шт.

1 экз. 1 экз.

-    контроллер измерительный R-AT-MM

-    руководство по эксплуатации

-    методика поверки

Поверка

осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».

Основные средства поверки:

Калибратор универсальный Н4-7 в режимах:

-    воспроизведение напряжения постоянного тока (предел 20 В, ± 0,001 %);

-    воспроизведение силы постоянного тока (предел 20 мА, ± 0,005 %);

Генератор импульсов точной амплитуды Г5-75 (период повторения импульсов Т от 0,110-6 до 9,99 с, +1-10-3 Т);

Частотомер Ч3-77 в режиме счета импульсов.

Магазин сопротивления Р4831 (диапазон от 0 до 100 кОм, ± 0,02 %);

Мультиметр В7-64/1 в режиме:

- измерение напряжения постоянного тока (предел 12,5 В, ± 0,004 %).

Сведения о методах измерений

изложены в документе «Контроллеры измерительные R-AT-MM. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к контроллерам измерительным R-AT-MM

1    ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».

2    ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16... 30 А».

3    ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».

4    ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

5    Технические условия ТУ 4220-031-95959685-2015.
