| Номер в госреестре | 61018-15 |
| Наименование СИ | Контроллеры измерительные |
| Обозначение типа СИ | АТ-8000 |
| Изготовитель | ООО "Аргоси Аналитика", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры измерительные AT-8000 (далее - контроллеры) предназначены для измерения и преобразования сигналов от первичных средств измерений (датчиков расхода, давления, температуры и других измерительных преобразователей), имеющих унифицированный выходной сигнал постоянного напряжения и тока, активного сопротивления или частоты, в значения физических величин (расход, давление, температура, масса и другие), а также для передачи полученных значений по интерфейсу RS-485 на программируемые логические контроллеры или персональные компьютеры. Контроллеры также осуществляют прием и обработку цифровых сигналов по интерфейсу RS-485, вычисление и формирование выходных сигналов (цифровых и аналоговых) для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.
Принцип работы контроллеров заключается в измерении и преобразовании входных аналоговых и дискретных сигналов в цифровую форму. Контроллер обрабатывает цифровые данные в соответствии с заданными алгоритмами и передает результаты в выходные модули, где формируются выходные сигналы.
Контроллеры представляют собой модульные системы, состоящие из процессорных модулей (АТ-81хх), коммуникационных модулей (АТ-89хх), измерительных каналов на основе модулей ввода/вывода аналоговых и дискретных сигналов (АТ-83хх/АТ-84хх, АТ-85хх/АТ-86хх) и терминалов (АТ-82хх). Для организации распределенного сбора данных и управления могут использоваться сети различного типа.
Контроллеры выпускаются с различным количеством установленных модулей ввода/вывода и функциональной нагрузкой. Контроллеры АТ-87хх - предназначены для работы в составе систем учета газа и обеспечивают измерение, вычисление, индикацию и передачу информации на внешние устройства следующих параметров контроля газа: расхода, давления, температуры и т.д. Контроллеры AT-88хх предназначены для работы в составе систем учета нефти для контроля таких параметров как расход, температура, давление, вязкость, плотность, содержание воды и т.д. Контролеры модификации АТ-81 хх в составе с различными модулями являются универсальными.
Для исключения возможности преднамеренных и непреднамеренных изменений измерительной информации контроллеры пломбируются, изготовитель наносит наклейки и пломбы с целью исключить возможность несанкционированной разборки контроллера и вмешательства в его работу.

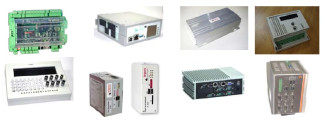

Внешний вид модулей приведен на рисунках 1-5.
Контроллер является программноуправляемым устройством, реализующим обработку входных данных (измеренных значений) в соответствии с заложенными алгоритмами, которые реализованы во встроенном программном обеспечении (ПО).
ПО устанавливается в энергонезависимую память контроллера при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Наименование ПО | Система измерений количества жидкости и газа R-AT-MM | Вычислитель расхода | Вычислитель газа |
| Идентификационное наименование ПО | DebitCalc | CalcOil | AT-8711IZM |
| Номер версии (идентификационный номер) ПО | от V0.1 и выше | от V1 и выше | от V2 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - | - |
| Алгоритм вычисления цифрового идентификатора ПО | - | - | - |
Пределы допускаемой погрешности контроллеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Основные метрологические и технические характеристики контроллеров приведены в таблицах 2 и 3.
Таблица 2 - Модули ввода аналоговых сигналов
| Вид входного сигнала | Диапазоны входного сигнала | Пределы допускаемой погрешности |
| 1 | 2 | 3 |
| Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА | ±0,1 % |
| Напряжение постоянного тока | от 0 до 5 В от 0 до 10 В от минус 5 до 5 В от минус 10 до 10 В | ±0,05 % |
| 1 | 2 | 3 |
| Импульсный сигнал (счет количества импульсов) | от 0,01 Гц до 5 МГц | ± 0,01 % на 10000 импульсов |
| Температура (сигналы от термометров сопротивления) Pt100 (а=0,00385) 100 П (а=0,00391) 100 М (а=0,00428) 100 Н (а=0,00617) | от минус 200 до 850 оС от минус 200 до 850 оС от минус 180 до 200 оС от минус 60 до 180 оС | ± 0,25 % |
| Температура, (сигналы от термопар) B E J K N R S T А-1 А-2 А-3 L M | от 0 до 1820 оС от минус 270 до 1000 оС от минус 210 до 1200 оС от минус 270 до 1372 оС от минус 270 до 1300 оС от минус 50 до 1768 оС от минус 50 до 1768 оС от минус 270 до 400 оС от 0 до 2500 0С от 0 до 1800 0С от 0 до 1800 оС от минус 200 до 800 оС от минус 200 до 100 оС | ± 0,5 % |
Таблица 3 - Модули вывода аналоговых сигналов
| Вид выходного сигнала | Диапазоны выходного сигнала | Пределы допускаемой погрешности |
| Сила постоянного тока | от 0 до 20 мА от 4 до 20 мА | ± 0,1 % |
| Напряжение постоянного тока | от 0 до 5 В от 0 до 10 В от минус 5 до 5 В от минус 10 до 10 В | ± 0,05 % |
Примечание: указанная в таблицах 2 и 3 погрешность в % является приведенной к диапазону входного (выходного) сигнала.
Пределы допускаемой приведенной погрешности преобразования для контроллеров АТ-81 хх, не более, %
- аналоговых каналов ± 0,025
- частотных каналов ± 0,001 Пределы допускаемой приведенной погрешности вычисления для контроллеров АТ-87хх, не более, %
- аналоговых каналов ± 0,01
- частотных каналов ± 0,01
Пределы допускаемой приведенной погрешности не более, %
- аналоговых каналов
вычисления для контроллеров АТ-88хх,
± 0,01 ± 0,01
USB, RS-232, RS-485, Ethernet
от минус 40 до плюс 60 до 95 от 84 до 106,7 от 18 до 24 50
1000х700х500
150
10
- частотных каналов Интерфейс передачи данных Рабочие условия эксплуатации контроллеров:
о/~'
- диапазон температуры окружающего воздуха, С
- относительная влажность воздуха, % при 25 оС
- диапазон атмосферного давления, кПа Напряжение питания (постоянное), В Потребляемая мощность, не более, Вт Габаритные размеры (ДхШхВ), мм, не более Масса, кг, не более Средний срок службы, лет
наносят на титульные листы эксплуатационной документации типографским способом.
В комплект поставки контроллера входят
- контроллер измерительный АТ-8000
1 шт. 1 экз. 1 экз.
- руководство по эксплуатации
- методика поверки
осуществляется в соответствии с МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
Калибратор универсальный Н4-7 в режимах:
-воспроизведение напряжения постоянного тока (предел 20 В, ±0,001 %); -воспроизведение силы постоянного тока (предел 20 мА, ±0,005 %);
Генератор импульсов точной амплитуды Г5-75 (период повторения импульсов Т от 0,1-10-6 до 9,99 с, ±1-10-3 Т);
Частотомер Ч3-77 в режиме счета импульсов.
Магазин сопротивления Р4831 (диапазон от 0 до 100 кОм, ± 0,02 %);
Мультиметр В7-64/1 в режиме:
- измерение напряжения постоянного тока (предел 12,5 В, ± 0,004 %).
изложены в документе «Контроллеры измерительные AT-8000. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к контроллерам измерительным АТ-8000
1 ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
2 ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16... 30 А».
3 ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
4 ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
5 Технические условия ТУ 4220-032-95959685-2015.
