| Номер в госреестре | 61024-15 |
| Наименование СИ | Анализаторы параметров цифровых трактов и каналов |
| Обозначение типа СИ | EDT-135 |
| Изготовитель | "JDSU Deutschland GmbH", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы параметров цифровых трактов и каналов EDT-135 (далее -анализаторы) предназначены для формирования цифрового измерительного сигнала с заданной тактовой частотой и амплитудой импульсов, а также анализа структуры сигнала и измерений параметров при тестировании цифровой аппаратуры, цифровых каналов и каналов передачи данных.
Анализаторы представляют собой портативные приборы с жидко-кристаллическим экраном, включающие в себя генератор и приемник импульсных сигналов. Принцип действия анализатора основан на:
- воспроизведении эталонной частоты встроенным задающим генератором и формировании на выходе анализатора цифровых измерительных сигналов с заданными параметрами, включая частоту следования, амплитуду импульсов и структуру последовательностей сигналов;
- логическом анализе структуры измерительных или рабочих сигналов, поступающих на входы анализатора, что позволяет регистрировать и анализировать ошибки и аварийные сигналы;
- генерировании и измерении джиттера (фазового дрожания) на интерфейсе Е1 в соответствии с рекомендацией Международного союза электросвязи (МСЭ-Т) О.172;
- измерении уровня и частоты входного сигнала.
Анализаторы позволяют регистрировать и анализировать ошибки в первичных цифровых трактах на скорости 2048 кбит/с (интерфейс Е1), а также в цифровых каналах сонаправленного стыка на скоростях от 48 до 512 кбит/с (по рекомендации МСЭ-Т G.703), в каналах передачи данных со стандартными интерфейсами V.11 и V.24/RS-232Q и через дополнительные адаптеры с интерфейсами V.35, V.36, RS-449. В результате анализа потока зарегистрированных ошибок вычисляется и индицируется коэффициент ошибок, другие показатели ошибок по рекомендациям G.821, G.826, М.2100 МСЭ-Т, индицируются показатели статистики и гистограмма ошибок. Обеспечивается светодиодная индикация при регистрации ошибок и аварийных сигналов.

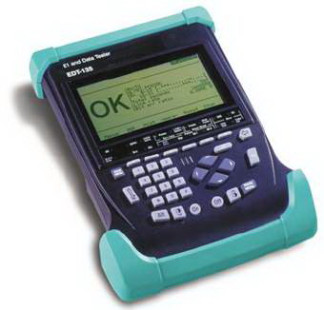

Общий вид анализатора и схема защиты от несанкционированного доступа, выполненной с помощью однократно используемой этикетки с фирменным знаком, изображены на рисунках 1 и 2 соответственно.
Программное обеспечение (ПО) встроенное, версии 09.01, с управляющими функциями.
Идентификационные данные ПО следующие:
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BN4562/34 |
| Номер версии (идентификационный номер) ПО | 09.01 |
| Цифровой идентификатор ПО | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Запись ПО осуществляется в процессе производства. Доступ к внутренним частям прибора, включая процессор, защищен конструкцией анализаторов и этикеткой. Модификация ПО возможна только на предприятии изготовителя.
| Характеристика | Значение |
| Пределы допускаемой относительной погрешности тактовой частоты передаваемого сигнала | ±8-10-6 |
| Интерфейс Е1 | |
| Тактовая частота, кГц | 2048 |
| Диапазон частот входного сигнала, кГц | от 2047,693 Гц до 2048,307 |
| Входной импеданс (симметричный/несимметричный вход), Ом | 120/75 или >5000 |
| Затухание несогласованности входа на полутактовой частоте, дБ | >20 |
| Амплитуда импульсов (симметричный/несимметричный выход), В | 3,0/2,37 |
| Пределы допускаемой относительной погрешности амплитуды импульсов, % | ±10 |
| Максимальное затухание сигнала на входе относительно номинального уровня, дБ | 33 |
| Диапазон измерений уровня входного сигнала на интерфейсе Е1 относительно номинального уровня, дБ | от минус 15 до +2 |
| Пределы допускаемой относительной погрешности измерения уровня входного сигнала на интерфейсе Е1, дБ | ±1 |
| Пределы допускаемой относительной погрешности измерения частоты входного сигнала, | ±8-10-6 |
| Диапазон размаха вводимого джиттера, тактовых интервалов3, ТИ, с частотой модуляции в диапазоне, кГц | 0-20 0,02 - 100 |
| Пределы допускаемой основной погрешности установки размаха джиттера (А) при частоте джиттера 1 кГц, ТИ | ±(0,08А±0,02Ь) |
| Диапазон измерения размаха джиттера, ТИ | 0,1-10 |
| Предел допускаемой основной погрешности измерения размаха джиттера (А), ТИ | ±(0,07А±0,025С) |
аТактовый (единичный) интервал (ТИ) соответствует для цифрового сигнала с тактовой частотой 2048 кГц значению времени, равному 488 нс
b Фиксированная составляющая погрешности за счет структуры сигнала С Фиксированная составляющая погрешности за счет структуры и частоты сигнала
| Характеристика | Значение | |||||
| Интерфейсы передачи данных (Datacom) | ||||||
| Тип интерфейса | V.24/RS-232 | V.35 | RS-449/V.36, Х.21 (V.11) | G.703 сонапр. | ||
| Амплитуда (U) выходных импульсов, В на нагрузке, кОм | от 5 до 12 3 - 7 | 0,55 3,9 | <12 3,9 | >2 0,1 | 1,0 0,12 | |
| Пределы допускаемой абсолютной погрешности амплитуды импульсов, В | ±0,11 | ±0,1 | ||||
| Общие характеристики | ||||||
| Рабочие условия: - температура окружающей среды, °С - относительная влажность воздуха, % | 0 - 50 5 - 90 | |||||
| Температура хранения, °С | минус 20 - +60 | |||||
| Питание: - от встроенной Ni-Cd аккумуляторной батареи - от сети переменного тока напряжением, В, частотой, Гц | (100 - 240) ±10 % 47 - 63 | |||||
| Габариты (длинахширинахвысота), мм | 270х200х56 | |||||
| Масса, кг, не более | 1,5 | |||||
По условиям эксплуатации анализаторы удовлетворяют требованиям, предъявляемым к аппаратуре по группе 3 ГОСТ 22261-94 с расширенным диапазоном рабочих температур (от 0 до 50 °С).
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
В комплект поставки входят:
- анализатор параметров цифровых трактов и каналов EDT-135 с выбранными при заказе аппаратными и программными опциями;
- сетевой адаптер;
- комплект принадлежностей, включающий измерительные шнуры, адаптеры и интерфейсные кабели для режима передачи данных;
- руководство по эксплуатации на русском языке BN4562;
- методика поверки BN4562-2 МП.
осуществляется в соответствии с документом BN4562-2 МП «Анализаторы параметров цифровых трактов и каналов EDT-135. Методика поверки», утвержденным ФГУП ЦНИИС в 30 марта 2015 г.
Основные средства поверки:
-7
- частотомер электронно-счетный Ч3-63/1: 0,1 Гц - 1500 МГц, ±510 f ± 1 ед. счета;
- осциллограф С1-97: 0-350 МГц; 10 мВ-5 В, погрешность по оси Х и Y <3 %;
- анализатор цифровых трактов МР1552: 2-155 МГц, ±3,5- 10-6f, диапазон вводимого джиттера 0,5-20 ТИ, погрешность измерения джиттера <2 %;
- магазин затуханий ТТ-4103/17: 75/150 Ом, 0-2 МГц; 80 дБ±0,2 дБ.
"Анализаторы параметров цифровых трактов и каналов EDT-135. EST-125, EST-120. Руководство по эксплуатации. BN4562" (на русском языке).
Нормативные и технические документы, устанавливающие требования к анализаторам EDT-135
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 33 |
| Поверителей | 6 |
| Актуальность данных | 18.11.2024 |
