| Номер в госреестре | 61032-15 |
| Наименование СИ | Счетчики воды крыльчатые универсальные |
| Обозначение типа СИ | ВСКМ 90 "АТЛАНТ" и ОСВ "НЕПТУН" |
| Изготовитель | ООО "Декаст М", г.Калуга; ООО "Пав-ЮС", г.Москва. ООО "ПК Прибор", г.Москва (срок свидетельства: 30.06.2020 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 4 года - для гор.воды; 6 лет - хол. |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» предназначены для измерений объема сетевой и питьевой воды в системах холодного и горячего водоснабжения.
Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» состоят из корпуса с входным и выходным патрубками, сетчатого фильтра, измерительной камеры, крыльчатки и счетного механизма. Конструктивно счетчики защищены от воздействия внешнего магнитного поля.
Принцип работы состоит в измерении числа оборотов крыльчатки, вращающейся под воздействием протекающей воды. Поток воды, пройдя сетчатый фильтр, попадает в измерительную камеру и приводит во вращение крыльчатку. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик. Вращение крыльчатки через магнитную связь передается на счетный механизм и преобразуется в значение измеренного объема воды прошедшего через счетчик. Счетный механизм состоит из масштабирующего редуктора с роликовым и стрелочными указателями объема, обеспечивающий отображение показаний в м3 и его долях. На шкале счетного механизма имеется сигнальная звездочка, обеспечивающая повышение разрешающей способности счетчика. Счетный механизм оснащен дисковым стрелочным указателем и технологическими посадочными креплениями для установки модуля дистанционной передачи измеренного объема.
В зависимости от исполнения счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» имеют кольцо или защитный кожух крепления счетного механизма к корпусу и выполняют функцию защитной пломбы, поскольку получить доступ к конструкции счетчика без видимого повреждения кольца или защитного кожуха крепления невозможно. Либо устанавливается пломба на регулировочный винт или пломбировочное кольцо.
Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» имеют следующие исполнения:
ВСКМ 90 - ХХ ХХ Х «АТЛАНТ»
I-ДГ - дистанционный герконовый выход;
«Х» - при использовании на холодной воде; -«-» - универсальные.
- 15, 20, 25, 32, 40, 50 - диаметр условный (Ду), мм.
ОСВ Х- ХХ ХХ «НЕПТУН»
_ДГ - дистанционный герконовый выход;
_15, 20, 25, 32, 40- диаметр условный (Ду), мм;
«Х» - при использовании на холодной воде; «У» - универсальные.
д) ОСВУ -25 ДГ «НЕПТУН» ж) ОСВХ - 25 «НЕПТУН»

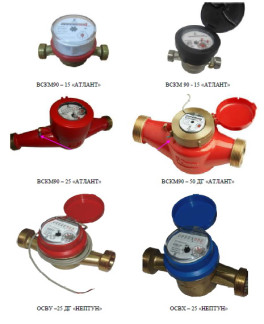

Рисунок 1-Внешний вид счетчиков воды крыльчатых универсальных ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН»
Основные метрологические и технические характеристики счетчиков воды крыльчатых универсальных ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» приведены в таблице 1.
Лист № 3 Всего листов 5
Таблица 1-Метрологические и технические характеристики_
| Наименование параметра | Значение параметра | ||||||
| Диаметр условного прохода, мм | 15 | 20 | 25 | 25 | 32 | 40 | 50 1 |
| Минимальный расход qmin, м /ч: Класс А Класс В Класс С | 0,06 | 0,1 | 0,14 | 0,24 | 0,24 | 0,3 | 1,2 |
| 0,03 | 0,05 | 0,07 | 0,12 | 0,12 | 0,2 | 0,45 | |
| 0,02 | 0,025 | 0,04 | 0,06 | 0,06 | 0,1 | 0,15 | |
| Переходный расход qt, м3/ч: Класс А Класс В Класс С | 0,15 | 0,25 | 0,35 | 0,6 | 0,6 | 1 | 4,5 |
| 0,12 | 0,2 | 0,28 | 0,48 | 0,48 | 0,8 | 3 | |
| 0,025 | 0,04 | 0,063 | 0,09 | 0,09 | 0,15 | 0,23 | |
| Номинальный расход qn, м3/ч | 1,5 | 2,5 | 3,5 | 6 | 6 | 10 | 15 |
| Максимальный расход qmax, м3/ч | 3 | 5 | 7 | 12 | 12 | 20 | 30 |
| Максимальный объем воды, м3, измеренный за: - сутки - месяц | 37,5 1125 | 62,5 1875 | 87,5 2625 | 150 4500 | 150 4500 | 250 7500 | 375 11250 |
| Порог чувствительности м3/ч, не более | 0,01 | 0,015 | 0,02 | 0,03 | 0,03 | 0,05 | 0,1 |
| Пределы допускаемой относительной погрешности, %, в диапазонах расходов - от qmin до qt - свыше qt до qmax | ± 5 ± 2 | ||||||
| Потеря давления при qmax, МПа, не более | 0,1 | ||||||
| Минимальная цена деления счетного механизма ВСКМ 90 «АТЛАНТ», м3 | 0,0001 | 0,001 | |||||
| Емкость счетного механизма ВСКМ 90 «АТЛАНТ», м3 | 99999 | 999999 | |||||
| Минимальная цена деления счетного механизма ОСВ «НЕПТУН», м3 | 0,0001 | ||||||
| Ёмкость счетного механизма ОСВ «НЕПТУН», м3 | 99999 | ||||||
| Среднее время наработки на отказ, час, не менее | 110000 | ||||||
| Средний срок службы, лет, не менее | 12 | ||||||
| Г абаритные размеры ВСКМ90 «АТЛАНТ», не более, мм | |||||||
| - длина | 110 (80)2 | 130 | 260 | 260 | 260 | 300 | 300 |
| - ширина | 77 | 77 | 105 | 105 | 105 | 125 | 125 |
| - высота | 85 | 90 | 120 | 120 | 120 | 155 | 185 |
| Масса ВСКМ 90 «АТЛАНТ», кг, не более: | 0,6 | 0,7 | 2,2 | 2,2 | 2,5 | 4,5 | 6 |
| Г абаритные размеры ОСВ «НЕПТУН», не более, мм - длина - ширина - высота | 110 77 85 | 130 77 90 | 170 77 100 | 170 77 100 | 170 77 115 | 190 95 120 | — |
| Масса ОСВ «НЕПТУН», кг, не более | 0,7 | 0,8 | 1,1 | 1,1 | 1,7 | 2,5 | |
| Степень защиты оболочки соответствии с ГОСТ 14254 ВСКМ 90 «АТЛАНТ» | IP68 | ||||||
| Цена импульса, л х имп.: ВСКМ «АТЛАНТ» ДГ ОСВ «НЕПТУН» ДГ | 10; 1 (по заказу) | 10 | 100 | |
| 10 | — | |||
| Примечания 1 Для ВСКМ 90 «АТЛАНТ» 2 Размеры в скобках даны для укороченных счетчиков | ||||
Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН» предназначены для измерения объема воды при давлении не более 1,6 МПа в диапазонах температур:
- от плюс 5 °С до плюс 50 °С - ОСВХ «НЕПТУН» Ду (15 - 40) мм, ВСКМ 90Х «АТЛАНТ» Ду (15 - 50) мм;
- от плюс 5 °С до плюс 150 °С - ОСВУ «НЕПТУН» Ду (25 - 40) мм, ВСКМ 90 «АТЛАНТ» Ду (25 - 50) мм;
- от плюс 5 °С до плюс 120 °С - ОСВУ «НЕПТУН» Ду (15 - 20) мм, ВСКМ 90 «АТЛАНТ» Ду (15 - 20) мм.
наносят на циферблат методом шелкографии и на паспорт типографским способом. Комплектность средства измерений
Комплектность средства измерений приведена в таблице 2.
Таблица 2- Комплектность
| № п/п | Наименование | Количество | Примечание |
| 1 | Счетчик | 1 шт. | Исполнение по заказу |
| 2 | Паспорт | 1 экз. | |
| 3 | Руководство по эксплуатации | 1 экз. | По требованию заказчика |
| 4 | Гайка | 2 шт. | |
| 5 | Штуцер | 2 шт. | |
| 6 | Прокладка | 2 шт. |
осуществляется по документу МИ 1592-99 «ГСИ. Счетчики воды. Методика поверки».
При поверке применять следующие средства измерений:
- установка для поверки счетчиков с пределами допускаемой относительной погрешности ±0,5 %.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам воды крыльчатым универсальным ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН»
ГОСТ Р 50193.1-92 (ИСО 4064/1-77) «Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования».
ГОСТ Р 50601-93 «Счетчики питьевой воды крыльчатые. Общие технические условия». ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-011-77986247-2014 «Счетчики воды крыльчатые универсальные ВСКМ 90 «АТЛАНТ» и ОСВ «НЕПТУН».
| Зарегистрировано поверок | 233573 |
| Поверителей | 473 |
| Актуальность данных | 05.12.2024 |
