| Номер в госреестре | 61033-15 |
| Наименование СИ | Усилители тока |
| Обозначение типа СИ | Fluke 52120A |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 27.03.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители тока Fluke 52120A (далее усилители) предназначены для преобразования входных сигналов тока и напряжения с калибраторов, генераторов или источников питания в пропорциональные постоянные и переменные токи на его выходе.
Принцип действия усилителей основан на высокоточном преобразовании входных величин тока и напряжения от внешних источников в пропорциональные токи на выходе. Усилители совместимы с приборами всех производителей.
Усилители конструктивно выполнены в виде моноблоков.
На передней панели размещены:
- панель индикации и управления
- входные и выходные клеммы.
На задней панели управления размещены:
- основной выключатель питания и клемма дополнительной защиты
- входные и выходные разъемы сигналов управления.
Усилители имеют два режима работы, в зависимости от индуктивности нагрузки. Максимальная индуктивность в режиме LCOMP OFF составляет 100мкГн, в режиме LCOMP ON 400мкГн.

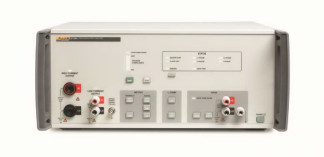

Внешний вид усилителей приведен на рисунках 1 и 2.
Основные метрологические характеристики усилителей представлены в таблице 1. Таблица 1 - Основные метрологические характеристики усилителей тока Fluke 52120A
| Пределы основной допускаемой абсолютной погрешности силы тока на выходе усилителей ±(% 1вых. + % 1диап.) | |||
| Диапазон силы постоянного тока на выходе усилителя 2А | |||
| - | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| - | 0,010 | 0,005 | 0,005 |
| Диапазон силы переменного тока на выходе усилителя 2А | |||
| Частота | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| от 10Гц до 65Гц | 0,015 | 0,070 | 0,300 |
| от 65Гц до 300Гц | 0,030 | 0,070 | 0,500 |
| от 300Гц до 1кГц | 0,100 | 0,070 | 3,500 |
| от 1кГц до 3кГц | 0,300 | 0,600 | не нормируется |
| от 3кГц до 6кГц | 1,000 | 1,600 | не нормируется |
| от 6кГц до 10кГц | 2,000 | 4,000 | не нормируется |
| Диапазон силы постоянного тока на выходе усилителя 20А | |||
| - | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| - | 0,010 | 0,005 | 0,005 |
| Диапазон силы переменного тока на выходе усилителя 20А | |||
| Частота | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| от 10Гц до 65Гц | 0,015 | 0,060 | 0,300 |
| от 65Гц до 300Гц | 0,030 | 0,060 | 1,200 |
| от 300Гц до 1кГц | 0,100 | 0,060 | 6,000 |
| от 1кГц до 3кГц | 0,300 | 0,200 | не нормируется |
| от 3кГц до 6кГц | 1,000 | 0,400 | не нормируется |
| от 6кГц до 10кГц | 3,000 | 0,600 | не нормируется |
| Диапазон силы постоянного тока на выходе усилителя 100 А | |||
| - | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| - | 0,010 | 0,005 | 0,005 |
| Диапазон силы переменного тока на выходе усилителя 120 А | |||
| Частота | % от 1вых. | % | диап. |
| LCOMP OFF | LCOMP ON | ||
| от 10Гц до 65Гц | 0,015 | 0,020 | 0,500 |
| от 65Гц до 300Гц | 0,030 | 0,030 | 0,700 |
| от 300Гц до 1кГц | 0,100 | 0,100 | 3,500 |
| от 1кГц до 3кГц | 0,300 | 0,250 | не нормируется |
| от 3кГц до 6кГц | 1,000 | 0,450 | не нормируется |
| от 6кГц до 10кГц | 4,000 | 0,750 | не нормируется |
Примечание:
1вых. - значение силы тока на выходе усилителя;
1диап. - значение диапазона силы тока, установленное на усилителе;
Максимальная индуктивность для настройки LCOMP OFF составляет 100мкГн.
Данные погрешности не включают погрешность источника входного сигнала. Для расчета абсолютной погрешности выходного тока погрешности источника и усилителя должны быть объединены методом, описанным в документе «Fluke 52120А. Руководство пользователя». Основные технические характеристики усилителей представлены в таблице 2.
Таблица 2 - Основные технические характеристики усилителей тока Fluke 52120A
| Соответствие входных и выходных диапазонов усилителей | |
| Диапазоны силы постоянного тока на входе усилителя, мА | Диапазоны силы постоянного тока на выходе усилителя, А |
| 200 | 2 |
| 200 | 20 |
| 100 | 100 |
| Диапазоны силы переменного тока на входе усилителя, мА | Диапазоны силы переменного тока на выходе усилителя, А |
| 200 | 2 |
| 200 | 20 |
| 120 | 120 |
| Диапазоны напряжения постоянного тока на входе усилителя, В | Диапазоны силы постоянного тока на выходе усилителя, А |
| 2 | 2 |
| 2 | 20 |
| 1 | 100 |
| Диапазоны напряжения переменного тока на входе усилителя, В | Диапазоны силы переменного тока на выходе усилителя, А |
| 2 | 2 |
| 2 | 20 |
| 1,2 | 120 |
| Коэффициент усиления по току | 10; 100; 1000 |
| Наименование характеристики | Значение характеристики |
| Выходные диапазоны, А | 2, 20, 120 (100 для постоянного тока) |
| Напряжение сети питания, В | от 100 до 240 |
| Частота сети, Гц | от 47 до 63 |
| Г абариты, с опорами (В x Ш x Д, мм) | 192 x 432 x 645 |
| Г абариты, без опор (В x Ш x Д, мм) | 178 x 432 x 645 |
| Масса, кг | 25 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % | от 5 до 35 не более 80 с линейным понижением до 50 при температуре 35°С |
| Время прогрева, ч | 1 |
| Доверительный уровень характеристик, % | 99 |
Знак утверждения типа наносят на титульный лист руководства пользователя усилителя тока Fluke 52120A типографским способом.
Таблица 2 - Комплект поставки усилителей
| Наименование | Количество, шт |
| Усилитель Fluke 52120А | 1 |
| Комплект измерительных кабелей ( 5 кабелей в комплекте усилителя) | 1 |
| Токовые клещи 3000А 52120А/COIL3KA-C (опция) | 1 |
| Токовые клещи 6000А 52120А/COIL6KA-C (опция) | 1 |
| Отдельный источник питания 12В для токовых клещей 52120А/COIL12V (опция) | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется в соответствии с документом МП-082/551-2015 «ГСИ. Усилители тока Fluke 52120А. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 26 февраля 2015 г.
Основное оборудование, используемое при поверке:
- калибратор многофункциональный 5720A (Госреестр №52495-13)
- мультиметр цифровой прецизионный 8508А/01 (Госреестр №25984-14 )
- шунты переменного тока Fluke A40B (Госреестр №51518-12).
Методы измерений с помощью усилителей Fluke 52120А указаны в документе «Fluke 52120А. Руководство пользователя».
Нормативные документы, устанавливающие требования к усилителям Fluke 52120А
ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя
