| Номер в госреестре | 61035-15 |
| Наименование СИ | Газоанализаторы многокомпонентные |
| Обозначение типа СИ | Полар-2, исп. 7.Х, 8.Х, 9.Х |
| Изготовитель | ООО "Промэкоприбор", г.С.-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2021 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы многокомпонентные «Полар-2», исполнений 7.Х, 8.Х, 9.Х предназначены для:
- измерений объемной доли кислорода (О2) и диоксида углерода (СО2);
- измерений массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2Б) и аммиака (NH3) в воздухе рабочей зоны;
- измерений объемной доли или довзрывоопасных концентраций углеводородов по метану (СН4), пропану (С3Н8) или гексану (С6Н14) в воздухе взрывоопасных зон;
- определения расчетным методом массовой концентрации суммы оксидов азота
(NOx);
- выдачи звуковой и световой сигнализации при превышении измеряемой величиной установленных пороговых значений.
Газоанализаторы многокомпонентные «Полар-2», исполнений 7.Х, 8.Х, 9.Х (далее - газоанализаторы) представляют собой автоматические переносные приборы, оснащенные устройствами звуковой и световой сигнализации.
Принцип действия газоанализаторов:
- по каналам О2, СО, NO, NO2, SO2, Н^ и NH3 - электрохимический;
- по каналам СО2 и СН - оптический.
Конструктивно газоанализаторы состоят из блока измерительного (БИ) и блока питания (БП), находящихся в прочных пластиковых полукорпусах, соединенных между собой.

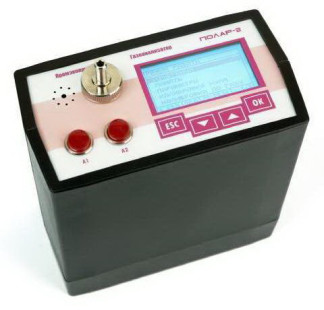

Внешний вид газоанализаторов представлен на рисунке 1.
Способ отбора проб - принудительный с помощью встроенного побудителя расхода.
Газоанализаторы имеют жидкокристаллический графический дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов (выбор единиц измерений: массовая концентрация, мг/м3, или объемная доля, млн-1, осуществляется в режиме установки прибора);
- текущей даты и времени;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- информационных сообщений.
Электрическое питание газоанализаторов осуществляется от встроенной литий-ионной перезаряжаемой аккумуляторной батареи, либо от однофазной сети переменного тока напряжением 220 В/50 Гц через внешний блок питания, входящий в комплект поставки прибора.
Г азоанализаторы оснащены памятью данных для хранения результатов измерений, ИК-портом для вывода данных из памяти на внешний термопринтер и интерфейсом USB 2.0 для передачи данных в персональный компьютер.
Газоанализаторы выпускаются в базовых модификациях и стандартных исполнениях, указанных в таблицах 1 и 2.
Конструкцией газоанализаторов предусмотрена пломбировка корпуса от несанкционированного доступа в местах установки винтовых соединений. Схема пломбировки и размещения обозначение места наклейки «знак поверки» приведена на рисунке 2.
Д
Место размещения наклейки «знак поверки»
Места размещения защитных пломб
J гл
| Гп\ | |
| N | |
| \ | |
| \ | |
| \ | |
| © | |
| “ \ | |
| , ] | |
ш
ЧУ
Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и
размещения наклейки «знак поверки»
| Модификация | Допускаемая температура окружающей среды, °С | Исполнение в части взрывозащиты |
| «Полар-2» | от 0 до 45 | обыкновенное |
| «Полар-2 Т» | от минус 40 до 45 | обыкновенное |
| «Полар-2 Ех» | от 0 до 45 | взрывозащищенное |
| «Полар-2 Ех Т» | от минус 40 до 45 | взрывозащищенное |
Таблица 2 - Стандартные исполнения газоанализаторов по перечню определяемых компонентов
| Исполнение | Общее количество измерительных каналов | Измеряемые компоненты | |
| с помощью электрохимических датчиков | с помощью оптических датчиков | ||
| 7.1 | 7 | О2 и 6 токсичных газов | - |
| 7.2 | 7 | О2 и 5 токсичных газов | СО2 |
| 7.3 | 7 | О2 и 5 токсичных газов | СН |
| 7.4 | 7 | 6 токсичных газов | СО2 |
| 7.5 | 7 | 6 токсичных газов | СН |
| 7.6 | 7 | О2 и 4 токсичных газа | СО2-СН |
| 7.7 | 7 | О2 и 4 токсичных газа | СН-СН |
| 7.8 | 7 | 5 токсичных газов | СО2-СН |
| 7.9 | 7 | 5 токсичных газов | СН-СН |
| 8.1 | 8 | О2 и 6 токсичных газов | СО2 |
| 8.2 | 8 | О2 и 6 токсичных газов | СН |
| 8.3 | 8 | О2 и 5 токсичных газов | СО2-СН |
| 8.4 | 8 | О2 и 5 токсичных газов | СН-СН |
| 8.5 | 8 | 6 токсичных газов | СО2-СН |
| 8.6 | 8 | 6 токсичных газов | СН-СН |
| 9.1 | 9 | О2 и 6 токсичных газов | СО2-СН |
| 9.2 | 9 | О2 и 6 токсичных газов | СН-СН |
| Примечания: - Состав измерительных каналов на токсичные газы с электрохимическими датчиками согласовывается с заказчиком на этапе оформления заказа и выбирается из перечня: СО, NO, NO2, SO2, H2S, NH3. - Г радуировка канала измерений углеводородов (СН) выполняется по метану (СН4), пропану (С3Н8) или гексану (С6Н14). Градуировочный компонент согласовывается с заказчиком на этапе оформления заказа. | |||
Г азоанализаторы «Полар-2», модификаций «Полар-2 Ех» и «Полар-2 Ех Т» выполнены во взрывозащищенном исполнении и предназначены для применения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты «взрывобезопасный» для взрывоопасных сред категории IIC, групп Т1-Т4.
Газоанализаторы «Полар-2», модификаций «Полар-2 Ех» и «Полар-2 Ех Т» в части взрывозащиты соответствуют ТР ТС 012/2011, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-11-2010 и имеют маркировку взрывозащиты согласно ГОСТ IEC 60079-14-2011:
- исполнения без оптических датчиков - 1Ex ib IIC T4 Gb X;
- исполнения с оптическими датчиками - 1Ex d ib IIC T4 Gb X.
Газоанализаторы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное программное обеспечение газоанализаторов разработано предприятием-изготовителем специально для решения задач измерения массовой концентрации и объемной доли определяемых компонентов в воздухе рабочей зоны. Номер версии встроенного ПО идентифицируется в меню «Инфо» газоанализатора путем вывода на экран.
Встроенное ПО газоанализаторов имеет защиту от непреднамеренных и преднамеренных изменений, соответствующую уровню «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи. Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Внешнее программное обеспечение газоанализаторов разработано предприятием-изготовителем специально для обеспечения вывода результатов измерений из встроенной памяти газоанализаторов на персональный компьютер под управлением ОС Windows версии XP и выше. Внешнее ПО несет вспомогательные функции и является опциональным (поставляемым по отдельному заказу).
Внешнее ПО газоанализаторов имеет защиту от непреднамеренных и преднамеренных изменений, соответствующую уровню «низкий» по Р 50.2.077-2014, и не требует специальных средств защиты. Внешнее ПО газоанализаторов не оказывает влияния на метрологические характеристики газоанализаторов, так как не используется при выполнении измерений.
Идентификационные данные программного обеспечения газоанализаторов приведены в таблице 3.
Основные функции встроенного ПО:
- измерение выходных сигналов первичных преобразователей газоанализатора (далее датчиков) и их преобразование в значения содержания определяемых компонентов;
- отображение измеренных значений и данных об исправности газоанализатора (сообщений об ошибках) на графическом ЖК-дисплее;
- обработка сигналов с клавиатуры и управление режимом работы газоанализатора;
- контроль внутренних параметров газоанализатора (заряд батареи, температура и
т.д.);
- контроль целостности программных кодов ПО, настроечных и градуировочных констант.
Таблица 3 - Идентификационные данные программного обеспечения газоанализаторов
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное ПО «Полар-2» | polar2.hex | 1.05 | DC42D86F | CRC32 |
| Внешнее ПО «Polar-2 Protocol Receiver» | polar2.exe | 3.0 | EC0D3402F841053E3 37211FEEDFF703F | MD5 |
Основные функции внешнего ПО:
- прием результатов измерений от газоанализатора по интерфейсу связи USB 2.0;
- отображение принятых результатов измерений на экране ПК и сохранение их в памяти ПК.
Перечень определяемых компонентов, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблице 4.
Таблица 4 - Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
| Определяемый компонент | Диапазон измерений содержания определяемого компонента | Пределы допускаемой основной погрешности (на участке диапазона измерений) | |
| абсолютной Ао | относительной 5о | ||
| Кислород (О2) | от 0 до 25 % об. доли | ± 0,2 % об. доли | - |
| Оксид углерода (СО) | от 0 до 200 мг/м3 | ± 1,0 мг/м3 (от 0 до 20 мг/м3) | ± 5 % (св. 20 до 200 мг/м3) |
| Оксид азота (NO) | от 0 до 50 мг/м | ± 0,5 мг/м3 (от 0 до 5 мг/м ) | ± 10 % (св. 5 до 50 мг/м ) |
| Диоксид азота (NO2) | 3 от 0 до 20 мг/м | ± 0,2 мг/м3 (от 0 до 2,0 мг/м3) | ± 10 % (св. 2,0 до 20 мг/м3) |
| Сумма оксидов азота (NOX) в пересчете на NO2 | от 0 до 125 мг/м | ± 0,5 мг/м3 (от 0 до 5 мг/м ) | ± 10 % (св. 5 до 125 мг/м ) |
| Сернистый ангидрид (SO2) | от 0 до 100 мг/м | ± 1,0 мг/м3 (от 0 до 10 мг/м ) | ± 10 % (св. 10 до 100 мг/м3) |
| Сероводород (H2S) | от 0 до 100 мг/м | ± 1,0 мг/м3 (от 0 до 10 мг/м ) | ± 10 % (св. 10 до 100 мг/м3) |
| Аммиак (NH3) | от 0 до 100 мг/м | ± 2,0 мг/м3 (от 0 до 10 мг/м ) | ± 20 % (св. 10 до 100 мг/м3) |
| от 0 до 1000 мг/м3 | ± 20 мг/м3 (от 0 до 200 мг/м3) | ± 10 % (св. 200 до 1000 мг/м3) | |
| Диоксид углерода (СО2) | от 0 до 5 % об. доли | ± 0,05 % об. доли (от 0 до 0,5 % об. доли) | ± 10 % (св. 0,5 до 5 % об. доли) |
| Углеводороды по метану (СН4) | от 0 до 5 % об. доли | ± 0,05 % об. доли (от 0 до 0,5 % об. доли) | ± 10 % (св. 0,5 до 5 % об. доли) |
| от 0 до 100 % об. доли | ± 1,0 % об. доли (от 0 до 10 % об. доли) | ± 10 % (св. 10 до 100 % об. доли) | |
| Углеводороды по пропану (С3Н8) | от 0 до 1,0 % об. доли | ± 0,02 % об. доли (от 0 до 0,2 % об. доли) | ± 10 % (св. 0,2 до 1,0 % об. доли) |
| Углеводороды по гексану (С6Н14) | от 0 до 0,5 % об. доли | ± 0,01 % об. доли (от 0 до 0,1 % об. доли) | ± 10 % (св. 0,1 до 0,5 % об. доли |
| Примечания: 1. Метрологические характеристики, указанные для канала NO^ действительны только при наличии в газоанализаторе каналов измерения NO и NO2. 1 3 2. Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с приведением к температуре 20 оС и давлению 101,3 кПа в соответствии с требованиями ГОСТ 12.1.005-88. 3. Результаты по каналу измерений углеводородов по выбору оператора могут отображаться в процентах от нижнего концентрационного предела распространения пламени (% НКПР). Пересчет объемной доли (%) в довзрывоопасную концентрацию компонента (% НКПР) проводится в соответствии с требованиями ГОСТ Р МЭК 60079-20-1-2011: 100 % НКПР СН4 = 4,4 % об. доли; 100 % НКПР С3Н8 = 1,7 % об. доли; 100 % НКПР С6Н14 = 1,0 % об. доли. | |||
Предел допускаемой вариации показаний, в долях предела допускаемой основной погрешности: 0,5
Газоанализаторы оснащены устройствами световой и звуковой сигнализации и имеют два перестраиваемых порога срабатывания сигнализации по каждому измерительному каналу в пределах от 5 % до 95 % диапазона измерений.
Время срабатывания сигнализации по каналу СН, с, не более 15
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий
эксплуатации, в долях предела допускаемой основной погрешности: 0,5
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации, в долях предела допускаемой основной погрешности: 0,2
Пределы допускаемой дополнительной погрешности от изменения влагосодержания анализируемой газовой смеси в пределах рабочих условий
эксплуатации, в долях предела допускаемой основной погрешности: 0,5
Пределы допускаемой суммарной дополнительной погрешности от изменения содержания неизмеряемых компонентов анализируемой газовой смеси в пределах, указанных в таблице 5, в долях предела допускаемой основной погрешности: 0,5
Уровень звукового давления, создаваемого газоанализаторами при срабатывании сигнализации, дБ на расстоянии 1 м , не менее 80
Время установления показаний, Т90, с, не более:
- по каналам О2, СО, ТО2, NO, СН: 30
- по каналам NO2, SO2, Н^, NH3: 60
Время прогрева газоанализаторов, с, не более: 180
Время непрерывной работы газоанализаторов без подзарядки аккумуляторной батареи, ч, не менее:
- при температуре окружающего воздуха не ниже 5 °С: 20
- при температуре окружающего воздуха не ниже минус 15
°С:
- при температуре окружающего воздуха не ниже минус 40
°С:
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по газовым смесям, суток, не менее: 90
Электрическое питание газоанализаторов осуществляется от встроенной Li-ion аккумуляторной батареи номинальным напряжением 8,4 В и емкостью 4 Ач, либо от однофазной сети переменного тока напряжением (220±22) В частотой (50±1) Гц через внешний блок питания/зарядное устройство с выходными параметрами постоянного тока 15 В/2,66 А, входящий в комплект поставки прибора.
Электрическая мощность, потребляемая газоанализаторами при номинальном напряжении питании, В-А , не более 40
Номинальный расход анализируемой газовой смеси, л/мин 0,8
Габаритные размеры газоанализаторов, мм, не более: 148
- длина: 170
- высота:
- ширина:
Масса газоанализаторов, кг, не более:
1,5
Масса газоанализаторов в комплекте с принадлежностями, входящими в базовый комплект поставки, кг, не более:
4,5
10000
8
IP20
Средняя наработка на отказ, ч, не менее:
Средний срок службы газоанализаторов, лет, не менее:
Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254:
Условия эксплуатации газоанализаторов:
- температура окружающей среды, °С:
- модификации «Полар-2» и «Полар-2 Ех»:
от 0 до 45 от минус 40 до плюс 45 от 84,0 до 106,7
- модификации «Полар-2 Т» и «Полар-2 Ех Т»:
- атмосферное давление, кПа:
- относительная влажность, при температуре 35 °С и более низких температурах без конденсации влаги, %: от 0 до 95
Газоанализаторы предназначены для контроля воздуха рабочей зоны, загазованного только определяемыми компонентами. Предельные допускаемые значения содержания неизме-ряемых компонентов в составе анализируемой среды указаны в таблице 5.
Таблица 5 - Допускаемое содержание неизмеряемых компонентов
| Измери тельный канал | Допускаемое содержание неизмеряемых компонентов | |||||||
| массовая концентрация, г/м3 | объемная доля, % | |||||||
| СО | NO | NO2 | SO2 | ^S | № | СО2 | СН4 (С3Н8, С6Н14) | |
| О2 | 200 | 50 | 20 | 100 | 100 | 100 | 1,0 | 1,0 |
| СО | - | 50 | 20 | 100 | 100 | 100 | 1,0 | 1,0 |
| NO | 200 | - | 2 | 10 | 5 | 20 | 1,0 | 1,0 |
| NO2 | 200 | 5 | - | 10 | 10 | 20 | 1,0 | 1,0 |
| SO2 | 200 | 50 | 0 | - | 0 | 20 | 1,0 | 1,0 |
| ^S | 20 | 5 | 2 | 5 | - | 20 | 1,0 | 1,0 |
| вд | 200 | 5 | 0 | 0 | 0 | - | 1,0 | 1,0 |
| СО2 | 200 | 50 | 20 | 100 | 100 | 100 | - | 5 |
| СН4 (С3Н8, С6Н14) | 200 | 50 | 20 | 100 | 100 | 100 | 5 | - |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на шильд (наклейку), расположенный на нижней поверхности корпуса газоанализаторов.
Комплектность поставки газоанализаторов приведена в таблице 6.
Таблица 6 - Комплектность поставки газоанализаторов
| № п/п | Наименование | Кол-во |
| 1 | Г азоанализатор «Полар-2», без принтера | 1 шт. |
| 2 | Блок питания / зарядное устройство | 1 шт. |
| 3 | Футляр с ремнем для переноски прибора, кожаный (для модификаций «По-лар-2 Т» и «Полар-2 Ех Т» утепленный) | 1 шт. |
| 4 | Сумка с ремнем для транспортировки прибора и принадлежностей, кожаная | 1 шт. |
| 5 | Комплект запасных полотен для внешнего фильтра очистки пробы (уп. 20 шт.) | 1 компл. |
| 6 | Паспорт | 1 экз. |
| 7 | Руководство по эксплуатации | 1 экз. |
| 8 | Методика поверки | 1 экз. |
| 9 | ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) | * |
| 10 | Телескопический пробоотборный зонд | * |
| 11 | Программа приема данных для ПК в комплекте с кабелем связи | * |
| 12 | Г радуировочные газовые смеси в баллонах под давлением (комплект) | * |
| Примечание - Позиции, отмеченные знаком «*», поставляются по отдельному заказу. | ||
осуществляется по документу ПЭП-МП-002-2015 «Газоанализаторы многокомпонентные «Полар-2», исполнения 7.Х, 8.Х, 9.Х. Методика поверки», утвержденному ФГУП «ВНИИМС» 23 апреля 2015 г.
Основные средства поверки:
- азот газообразный особой чистоты в баллоне под давлением по ГОСТ 9293-74;
- генератор газовых смесей ГГС, модификации ГГС-Р или ГГС-К по ТТТДЕК 418313 900ТУ;
- государственные стандартные образцы-поверочные газовые смеси (ГСО-ПГС) состава О2т2 (№ 10530-2014), CO/N2 (№2 10530-2014), NO/N2 (№2 10545-2014), NO2/N2 (№ 105452014), SO2/N2 (№ 10536-2014), ^S/N2 (№2 10536-2014), NНз/N2 (№№ 10546-2014, 10547-2014), C3H8/N2 (№ 10544-2014), C6H14/N2 (№2 10544-2014) в баллонах под давлением по ТУ 2114-01420810646-2014;
- двуокись углерода (СО2) газообразная высшего сорта по ГОСТ 8050-85 в баллоне под давлением. Объемная доля CO2 не менее 99,8 %;
- метан газообразный (СН4) высокой чистоты по ТУ 51-841-87 в баллоне под давлением. Объемная доля C^ не менее 99,9 %.
Методика измерений приведена в документе ПЛЦК.413411.002 РЭ «Газоанализаторы многокомпонентные «Полар-2». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам многокомпонентным «Полар-2», исполнений 7.Х, 8.Х, 9.Х
ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны».
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования».
Лист № 9 Всего листов 9
ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
ТР ТС 012/2011 «Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах».
ПЛЦК.413411.002 ТУ «Газоанализаторы многокомпонентные «Полар-2». Технические условия».
