| Номер в госреестре | 61037-15 |
| Наименование СИ | Установки для измерения объемной активности бета-излучающих инертных газов и трития |
| Обозначение типа СИ | УДГБ-202 |
| Изготовитель | ООО НПП "Радиационный контроль. Приборы и методы" (РАДИКО), г.Обнинск |
| Год регистрации | 2015 |
| Срок свидетельства | 30.06.2026 |
| МПИ (интервал между поверками) | 1,5 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для измерения объемной активности бета-излучающих инертных газов УДГБ-202 (далее - установки УДГБ-202) предназначены для непрерывных измерений объемной активности бета - излучающих инертных газов (ИРГ) и трития в воздухе помещений, систем вентиляций, как в автономном режиме, так и в составе автоматизированных систем радиационного контроля.
Установки УДГБ-202 осуществляют непрерывное измерение объемной активности бета-излучающих ИРГ и трития в воздухе в реальном времени с возможностью динамической компенсации фонового гамма-излучения.
Установки состоят из блока первичной обработки (БПО), блока детектирования (измерительная камера) (БД) и блока расходомера, электротехнического блока и насосного блока.
Установки, в зависимости от заказа, могут быть укомплектованы блоком первичной обработки с встроенным дисплеем, световыми и звуковыми сигнализаторами (БПОД) или без них (БПО).
Работа установок основана на измерении активности пробы воздуха при прокачке через измерительную ионизационную камеру, входящую в состав дифференциальной камеры.
Дифференциальная ионизационная камера состоит из двух камер (измерительной и компенсационной) каждая объемом 10 литров. Ионизационные камеры представляют собой цилиндрический корпус, изготовленный из нержавеющей стали. В верхней части измерительной камеры выведены входной и выходной патрубки для прокачки пробы воздуха через измерительную ионизационную камеру. На электроды измерительной камеры подается напряжение плюс 600 В. В результате ионизации воздуха продуктами радиоактивного распада инертных газов и внешнего гамма-излучения между электродами образуется ток.
Компенсационная камера наполнена воздухом атмосферного давления. На электроды компенсационной камеры подается напряжение минус 600 В. В результате ионизации воздуха внешним гамма-излучением между электродами образуется ток, отличный от тока измерительной камеры по знаку. Измерительная и компенсационная камеры включаются в общую электрическую схему, что позволяет динамически компенсировать внешний гамма-фон. Токи от измерительной и компенсационной камер поступают на БПОД, в результате чего образуется сигнал, пропорциональный объемной активности контролируемого воздуха.
В пневматический тракт включен блок расходомера. Этот блок измеряет объемную скорость прокачиваемого через измерительную камеру контролируемого воздуха и выдает сигнал на блок БПОД, пропорциональный этой скорости.
БПОД управляет работой всей установки, производит необходимые преобразования сигналов, выполняет вычисления и осуществляет выдачу сигналов посредством срабатывания реле, выходных аналоговых сигналов и выдачу сигналов по двум независимым интерфейсам RS485. В БПОД предусмотрена возможность выдачи световых сигналов превышения контрольных уровней (уставок), звуковых сигналов, представление информации на встроенном жидкокристаллическом дисплее, возможность подключения по интерфейсу RS232 и возможность включения и отключения устройства.

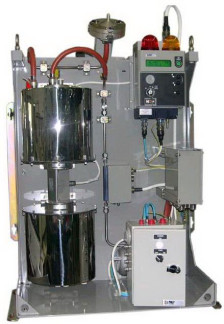

Внешний вид установки УДГБ-202 с указанием места размещения знака утверждения типа и мест пломбировки от несанкционированного доступа представлен на рисунке 1.
Конструктивно установка УДГБ-202 представляет собой стальную конструкцию, на которых закреплены следующие блоки:
• БД;
• БПОД или БПО;
• блок расходомера;
• фильтр;
• насосный блок и электротехнический блок;
• клеммная коробка (КС-01).
Модификации установок УДГБ-202 и их отличительные особенности представлены в таблице 1.
Таблица 1
| Позиции модификации | Описание | ||
| наличие дисплея и сигнализации | конструкция установки | ||
| УДГБ-202 | -х | -х | |
| -0 | без дисплея и сигнализации | ||
| -Д | с дисплеем и сигнализацией | ||
| -0 | для монтажа по месту эксплуатации (без рамы и без клеммной коробки) * | ||
| -С | на раме без блока насосного и блока электротехнического | ||
| -П | на раме с блоком насосным и блоком электротехническим | ||
Основные функции программного обеспечения (ПО):
- обработка поступающей информации;
- хранение необходимых параметров (например, данных калибровки);
- выполнение расчетов по соответствующим алгоритмам;
- ведение архивов измерений, журналов операций и состояния устройства;
- информационное взаимодействие с другими устройствами.
Идентификационные данные приведены в таблице 2. Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 1030C 1050J |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
ПО можно идентифицировать при включении установки УДГБ-202. Производителем не предусмотрен иной способ идентификации ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики установок УДГБ-202 приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение характеристики |
| 85 3 Диапазон измерений объемной активности Kr, Бк/м | от 104 до 3,7Л09 |
| Диапазон измерений объемной активности 133Xe, Бк/м3 | от 104 до 3,7Л09 |
| 33 Диапазон измерений объемной активности H, Бк/м | от 105 до 3,7Л010 |
| Диапазон регистрируемых энергий бета-излучающих радионуклидов, МэВ | от 0,005 до 2,5 |
| Пределы допускаемой основной относительной погрешности измерений объемной активности, %: | ± 20 |
| Пределы допускаемой дополнительной относительной погрешности измерения объемной активности: • при изменении температуры окружающего воздуха на каждые 10 °С не более, %; • при изменении влажности окружающего воздуха не более, %; | ± 2 ± 5 |
| Собственный фон установки, не более, А | 4-10-14 |
| Время установления рабочего режима установки после включения, не более, мин | 15 |
| Нестабильность показаний за 24 ч непрерывной работы, не более, % | ± 5 |
| Диапазон объёмной скорости прокачки воздуха, л/мин | от 4 до 50 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой относительной погрешности установки при измерении объемной скорости прокачки воздуха, не более, % | ± 10 |
| Питание от однофазной сети переменного тока: • напряжение питания переменного тока, В • частота, Гц | от 187 до 242 50 ± 3 |
| Потребляемая мощность, не более, В • А • без насоса; • с насосом | 50 500 |
| Наработка на отказ, не менее, ч | 20000 |
| Средний срок службы, не менее, лет | 10 |
| Г абаритные размеры (длина х ширина х высота), не более, мм | 825 х 450 х 1270 |
| Масса, не более, кг | 96 |
| Условия эксплуатации: - температура окружающего воздуха, °С - температура хранения, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от минус 5 до плюс 55; от минус 40 до плюс 55; от 84 до 106,7; до 98 |
наносится типографским способом в левый верхний угол титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус БПО(Д).
Комплект поставки приведен в таблице 4.
Таблица 4
| Обозначение | Наименование | Количество |
| ВШКФ 412668 005 1) | Установка для измерения объемной активности бета - излучающих инертных газов и трития УДГБ-202 2) | 1 шт. |
| ВШКФ. 412668.005 РЭ | Руководство по эксплуатации | 1 экз. 3) |
| ВШКФ. 412668.005 МП | Инструкция. Установки для измерения объемной активности бета-излучающих инертных газов и трития. Методика поверки. | 1 экз. 3) |
| ВШКФ. 412668.005 ФО | Формуляр | 1 экз. |
| - | Комплект запасных частей (ЗИП) | 4) |
| - | Расходные материалы | 5) |
| Примечания: 1) Основное исполнение. 2) Условное обозначение модификации УДГБ-202 в соответствии с заказной спецификацией к Договору на поставку. 3) Руководство по эксплуатации и методика поверки поставляются в одном экземпляре при отгрузке нескольких изделий одному потребителю. 4) Количественный состав ЗИП определяется Спецификацией поставки оборудования или Договором на поставку. 5) Объем поставки расходных материалов (лента фильтрующая) определяется Спецификацией поставки оборудования или Договором на поставку. | ||
осуществляется в соответствии с документом ВШКФ.412668.005 МП «Инструкция. Установки для измерения объемной активности бета-излучающих инертных газов и трития УДГБ-202. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 20.04.2015 г.
Основное поверочное оборудование:
3 12 3
- рабочий эталон - радиометр газов РГБ-07, диапазон измерений от 5-10 до 5-10 Бк/м , пределы допускаемой относительной погрешности ± 5 % при доверительной вероятности 0,95;
- счетчик газа барабанный TG 25, диапазон измерения от 0,05 до 7 м3/ч, пределы допускаемой относительной погрешности при измерении объема газа ± 1 %;
- источники радионуклидные фотонного излучения метрологического назначения закрытые ИМН-Г активностью не менее 2-106 Бк с радионуклидов Cs-137 не ниже 2-го разряда.
Установка для измерения объемной активности инертных газов и трития УДГБ-202. Руководство по эксплуатации. ВШКФ.412668.005 РЭ
Нормативные документы, устанавливающие требования к установкам для измерения объемной активности бета-излучающих инертных газов и трития УДГБ-202
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».
ГОСТ 8.039-79 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах».
| Зарегистрировано поверок | 7 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
