Расходомеры ультразвуковые Axonic, 61038-15

61038-15
Расходомеры ультразвуковые Axonic (далее-расходомеры) предназначены для измерений объемного расхода, объема воды (теплоносителя) в напорных трубопроводах, в том числе в составе узлов учета, информационно-измерительных систем и измерительных комплексов.
Карточка СИ
Номер в госреестре 61038-15
Наименование СИ Расходомеры ультразвуковые
Обозначение типа СИ Axonic
Изготовитель Компания "Itron", завод-изготовитель "Itron France", Франция
Год регистрации 2015
Срок свидетельства 01.04.2025
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры ультразвуковые Axonic (далее-расходомеры) предназначены для измерений объемного расхода, объема воды (теплоносителя) в напорных трубопроводах, в том числе в составе узлов учета, информационно-измерительных систем и измерительных комплексов.

Описание

Принцип действия расходомера основан на методе «площадь-скорость». Скорость потока определяется при измерении разности времени прохождения ультразвукового сигнала в двух направлениях: по потоку и против потока воды. Указанная разность времени, значение которой пропорционально средней скорости потока воды, преобразуется в выходной импульсный сигнал. Измеренный объем воды пропорционален количеству выходных импульсов, а расход - частоте следования импульсов.

Расходомер используется для измерений в трубопроводах диаметром от 65 до 150 мм (см. рис.1). Расходомер представляет собой моноблок, состоящий из двух частей: измерительного участка с установленными первичными ультразвуковыми преобразователямии и электронного блока. Питание расходомера осуществляется через кабель от вычислителя или блока импульсного генератора Pulse Box, также через кабель передаются измеренные данные. Блок импульсного генератора Pulse Box обеспечивает: электропитание расходомера Axonic и гальваническую развязку расходомера. В корпусе блока импульсного генератора предусмотрены места для пломбирования (см. рис.2).

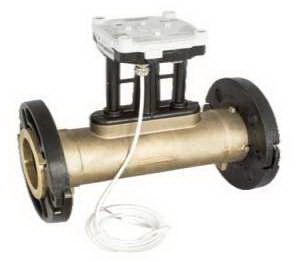

Расходомер поставляется с мобильными или стандартными фланцами в зависимости от исполнения (см. рис. 3).

При установке прямые участки до и после расходомера не требуются. Расходомер можно устанавливать в горизонтальном или вертикальном положении.

Верхняя крышка расходомера используется для опломбирования путем наложения пломб на винты крышки, места пломбировки указаны на рис. 4.

Степень защиты составных частей расходомеров Axonic от проникновения пыли и влаги не ниже IP68 по ГОСТ 14254-96.

Программное обеспечение

Расходомеры имеют встроенное и внешнее программное обеспечение. Встроенное программное обеспечение реализует функции диагностики и преобразования результатов измерений в выходной импульсный сигнал. Идентификационные данные встроенного и внешнего ПО приведены в Таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Наименование ПО

Внутреннее ПО Axonic

Внешнее ПО Axonic

Ultrasonic Meter Configuration Suite

Номер версии (идентификационный номер) ПО

v. 07.XX

v. 1.X

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».

Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.

Технические характеристики

Основные метрологические и технические характеристики моделей расходомера представлены в таблице 2: Таблица 2

Название характеристики

Значение характеристики для типоразмера

Типоразмер

DN65

DN80

DN100

DN125

DN150

Номинальный расход Qn (Qp), м3/ч

25

40

60

100

150

Максимальный. расход Qs, м3/ч

50

80

120

200

300

Миннимальный расход Qi, дм3/ч*

250 100 63

400 166

600 240

1000 400

1500 600

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % в диапазоне от 0,5 до 2,0 % от Qs: в диапазоне от 2,0 (включительно) до 100 % от Qs:

± 5 ± 2

Номинальное давление*, МПа

1,6/2,5/4,0

Номинальный диаметр (Ду), мм

65

80

100

125

150

Масса*, кг

8,0-10,5

9,3-14,0

13,0-20,0

15,0

24,0-32,0

Длина корпуса*, мм

200-300

200-350

250-400

250

300-500

Падение давления при Qn, МПа, не более

0,1

0,10 - 0,17

0,1

0,1

0,1

Напряжение питания постоянного тока, В

3,2 - 6

Потребляемый ток, мА, не более

3

Рабочий диапазон температуры измеряемой среды, оС

от плюс 1 до плюс 150

Диапазон температуры окружающей среды, оС

от минус 25 до плюс 60

Относительная влажность окружающего воздуха, %, не более

95

Средний срок службы, лет

15

Средняя наработка на отказ, ч

100000

*В зависимости от исполнения

Знак утверждения типа

наносят на эксплуатационную документацию типографским способом и на электронный блок расходомера в виде наклейки.

Комплектность

В комплект поставки входит:

1 шт.

1 экз.

1 экз.

1 шт.

Расходомер

Методика поверки МП 2550-0261-2015 Руководство по эксплуатации

По дополнительному заказу:

Блок импульсного генератора Pulse Box

Поверка

осуществляется по методике МП 2550-0261-2015 «ГСИ. Расходомеры ультразвуковые Axonic, Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 14 апреля 2015 г.

Перечень эталонов, применяемых при поверке:

- установка проливная поверочная, диапазон воспроизведений расхода воды не менее Qmin - Qmax, относительная погрешность измерений расхода не более ± 0,6 %.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к расходомерам ультразвуковым Axonic

1.    ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

2.    Техническая документация фирмы-изготовителя.

61038-15
Номер в ГРСИ РФ:
61038-15
Производитель / заявитель:
Компания "Itron", завод-изготовитель "Itron France", Франция
Год регистрации:
2015
Cрок действия реестра:
01.04.2025
