Номер в госреестре | 61041-15 |
Наименование СИ | Манометры электронные для точных измерений |
Обозначение типа СИ | МТИ-100 |
Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
Год регистрации | 2015 |
Срок свидетельства | 30.06.2026 |
МПИ (интервал между поверками) | 3 года - с погрешностью ±0,1 % и ±0,2 %; 5 лет - с погрешностью ±0,4 % и ±0,6 %. |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Манометры электронные для точных измерений МТИ-100 (далее по тексту - МТИ или манометры) предназначены для измерений значений абсолютного давления, избыточного давления, разности давлений жидкостей и газов, а также избыточного давления-разрежения газов и гидростатического давления.
Принцип действия МТИ основан на использовании зависимости между измеряемым давлением и упругой деформацией мембраны первичного преобразователя. Таким образом, МТИ относятся к манометрам прямого действия.
МТИ изготавливаются в виде единой конструкции. В их состав входят: первичный преобразователь, электронное устройство, жидкокристаллический индикатор (ЖК-индикатор). Измеряемая среда подается в приемную камеру первичного преобразователя через стандартный штуцер, под действием давления происходит деформация измерительной мембраны, что приводит к изменению электрического сопротивления напыленных (или вытравленных) на кремниевой подложке тензорезисторов, в результате чего формируется сигнал, пропорциональный давлению. Микропроцессорный модуль рассчитывает текущее значение измеренного сигнала, производит масштабирование, выводит информацию на ЖК-индикатор, осуществляет опрос клавиатуры.
Просмотр и изменение параметров конфигурации МТИ производится посредством кнопочной клавиатуры. Индикация значений измеряемых величин и параметров конфигурации происходит на многофункциональном индикаторе. Измеренные значения отображаются одновременно на 4-х разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения меток относительно диапазона измерений. Также на индикаторе отображаются единицы измерения.
В зависимости от возможности перестройки диапазона измерений МТИ являются по ЖК-индикатору - однопредельными, по шкальному индикатору - перенастраиваемыми.
Обозначение МТИ в зависимости от измеряемого давления:
- МТИ-100-ДА - манометры абсолютного давления;
- МТИ-100-ДИ - манометры избыточного давления;
- МТИ-100-ДИВ - манометры избыточного давления - разрежения;
- МТИ-100-ДД - манометры разности давлений;
- МТИ-100-ДГ - манометры гидростатического давления.
МТИ изготавливаются в следующих модификациях: МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ, различающихся по конструктивному исполнению. Индекс «НГ» в модификациях МТИ-100/М2НГ и МТИ-100/М4НГ обозначает, что корпуса указанных манометров выполнены из коррозионностойкой стали. МТИ имеют исполнения: общепромышленное (МТИ-100/М1, МТИ-100/М2, МТИ-100/М2НГ, МТИ-100/М3, МТИ-100/М4, МТИ-100/М4НГ), атомное (повышенной надежности) для эксплуатации на объектах АС и ОЯТЦ (МТИ-100А/М 1, МТИ-100А/М2, МТИ-100А/М2НГ, МТИ-100А/М3, МТИ-100А/М4, МТИ-100А/М4НГ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» (МТИ-100Ех/М1, МТИ-100Ех/М2, МТИ-100Ех/М2НГ, МТИ- 100Ех/М3, МТИ-100Ех/М4, МТИ- 100Ех/М4НГ).

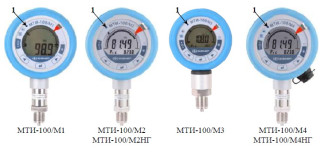

Фотографии общего вида манометров представлены на рисунке 1 и обозначено (1) место нанесения клейма поверителя.
II I
ЛИ
*P
МТИ-100/М1
МТИ-100/М2
МТИ-100/М2НГ
МТИ-100/М3
МТИ-100/М4
МТИ-100/М4НГ
Рис. 1
В МТИ предусмотрено внутреннее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль МТИ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО, предназначенное для взаимодействия МТИ с компьютером, не оказывает влияния на метрологические характеристики МТИ.
Идентификационные данные программного обеспечения приведены в таблице 1:
Таблица 1
Идентификационные данные (признаки) | Значение |
Наименование программного обеспечения | Программа просмотра и обработки данных «Data View Studio Install» |
Идентификационное наименование ПО | DataViewStudio 2014 Install.exe. |
Номер версии (идентификационный номер) ПО | 1.13 |
Цифровой идентификатор программного обеспечения | АSDDDD30 |
Алгоритм вычисления цифрового идентификатора программного обеспечения | СRС 32 |
Верхние пределы измерений или диапазоны измерений:
от 10 кПа до 60 МПа; 160 кПа, 2,5 МПа;
- избыточного давления
- абсолютного давления
- давления-разрежения: с одинаковыми по абсолютному значению верхними пределами измерений избыточного давления и разрежения
с различающимися по абсолютному значению верхними пределами измерений: избыточного давления и разрежения
от 1,25 кПа до 3 кПа;
от 100 кПа до 2,4 МПа; до 100 кПа (0,1 МПа); от 1 кПа до 2,5 МПа; от 16 кПа до 250 кПа.
±0,1; ±0,2; ±0,4; ±0,6.
0,5 |у|.
- разности давлений
- гидростатического давления
Пределы допускаемой основной приведенной погрешности g, %:
Вариация выходного сигнала, %
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха на 10 °С, %:
- для манометров с погрешностью ±0,1 % и ±0,2 % ±0,1;
- для манометров с погрешностью ±0,4 % и ±0,6 % соответственно ±0, 2 и ±0,3. Питание МТИ, в зависимости от модификации, осуществляется:
- МТИ-100/М1 - от трех элементов питания «АА» Alkaline по
1.5 В;
3.6 В;
1.5 В;
3.6 В.
- МТИ-100/М2, МТИ-100/М2НГ - от трех элементов питания «АА» Li/SOCl2 по
- МТИ-100/М3 - от трех элементов питания «ААА» Alkaline по
- МТИ-100/М4, МТИ-100/М4НГ - от двух элементов питания «С» Li/SOCl2 по
Габаритные размеры (диаметр; длина), мм, не более:
- МТИ-100/М1, МТИ-100/М2, МТИ- 100/М2НГ,
МТИ-100/М4, МТИ- 100/М4НГ
(118; 208); (94; 163).
150000 (250000). 15 (30).
- МТИ-100/М3
Средняя наработка на отказ1, ч, не менее:
Средний срок службы*, лет, не менее:
Рабочие условия эксплуатации:
- диапазон рабочих температур окружающего воздуха, °С:
от плюс 5 до плюс 50 от минус 5 до плюс 50 от минус 10 до плюс 50 от минус 25 до плюс 70 от минус 40 до плюс 70
- атмосферное давление, кПа: 84.. .106,7
- относительная влажность при температуре 35 °С и ниже, %, не более: 98.
Маркировка взрывозащиты: Ех 0ExiaimT6 X.
Знак утверждения типа наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.058РЭ и паспорта НКГЖ.406233.058ПС, НКГЖ.406233.058-01ПС - типографским способом.
Комплектность манометров приведена в таблице 2.
№ п.п. | Наименование | Обозначение | Кол-во | Примечание |
1 | Манометр электронный для точных измерений МТИ-100 / | НКГЖ.406233.058 | 1 шт. | Модификация и исполнение в соответствии с заказом |
2 | Комплект монтажных частей и принадлежностей | 1 компл. | По требованию заказчика | |
3 | Руководство по эксплуатации | НКГЖ.406233.058РЭ | 1 экз. | В соответствии с заказом |
4 | Паспорт | НКГЖ.406233.058 ПС | 1 экз. | |
5 | Методика поверки | НКГЖ.406233.058МП | 1 экз. |
осуществляется по документу НКГЖ.406233.058МП «Манометры электронные для точных измерений МТИ-100. Методика поверки», утвержденному ФГУП «ВНИИМС» 27.02.2015 г.
Основные средства поверки:
- манометры грузопоршневые МП-60, МП-600: диапазон измерений: от 0,6 до 60 МПа, ПГ: ±0,02 %, ±0,05 %;
- манометр абсолютного давления МПАК-15: диапазон измерений: от 0 до 400 кПа, ПГ: ±6,65 Па в диапазоне от 0 до 20 кПа, ±13,3 Па в диапазоне от 20 до 133 кПа, ±0,01 % от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;
- задатчик избыточного давления «Воздух-4000»: диапазон измерений: от 0,02 до 40 кПа, ПГ: ±0,02, ±0,05 %;
- задатчик разрежения «Метран-503 Воздух»: диапазон воспроизводимого давления: от минус 0,25 до минус 63 кПа, ПГ: ±0,02 %;
- калибраторы давления пневматические «Метран-504 Воздух», «Метран-505 Воздух»: диапазон измерений: от 40 до 1000 кПа, от 0,02 до 25 кПа, ПГ: ±0,01 %, ±0,015 %;
- комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210»: верхние пределы измерений давлений: от 10 кПа до 60 МПа, ПГ: от ±0,02 % до ±0,3 %.
содержатся в руководстве по эксплуатации НКГЖ.406233.058РЭ.
Нормативные и технические документы, устанавливающие требования к манометрам электронным для точных измерений МТИ-100
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1106 Па.
ТУ 4212-128-13282997-2015. Манометры электронные для точных измерений МТИ-100. Технические условия.
