Номер в госреестре | 61046-15 |
Наименование СИ | Газоанализаторы стационарные |
Обозначение типа СИ | Сектор-2 |
Изготовитель | ООО "Промэкоприбор", г.С.-Петербург |
Год регистрации | 2015 |
Срок свидетельства | 30.06.2025 |
МПИ (интервал между поверками) | 1 год |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы стационарные «Сектор-2» предназначены для непрерывных автоматических измерений довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны.
Г азоанализаторы «Сектор-2» (далее - газоанализаторы) являются стационарными автоматическими одноканальными приборами непрерывного действия.
Принцип действия газоанализаторов - оптический инфракрасный абсорбционный.
Способ отбора пробы - диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализатора потоковой насадкой.
Конструктивно газоанализаторы выполнены в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, герметично соединенных между собой. Внутри корпуса размещено микропроцессорное устройство управления. На нижней боковой поверхности корпуса закреплен чувствительный элемент газоанализатора - инфракрасный оптический датчик, расположенный в защитном металлическом колпаке.
Газоанализаторы имеют унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011.
Газоанализаторы предназначены для работы в качестве первичных измерительных преобразователей (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли (4-20) мА.
Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке газоанализаторы оснащены цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».

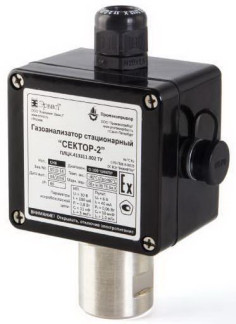

Внешний вид газоанализаторов представлен на рисунке 1.
Конструкцией газоанализаторов предусмотрена защита и пломбировка электронной платы газоанализатора от несанкционированного доступа в местах установки одного из винтовых соединений. Схема пломбировки и размещения оттиска клейма поверителя приведена на рисунке 2.
Газоанализаторы выпускаются в 5-ти исполнениях, указанных в таблице 2, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).
Г азоанализаторы выполнены во взрывозащищенном исполнении, соответствуют требованиям ТР ТС 012/2011, ГОСТ Р МЭК 60079-0-2011, ГОСТ IEC 60079-10-1-2011, ГОСТ Р МЭК 60079-11-2010 и имеют маркировку взрывозащиты «0Ex ia ПВ T6 Ga X» согласно ГОСТ IEC 60079-14-2011.
Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 - IP66.
Газоанализаторы соответствуют требованиям к электромагнитной совместимости для оборудования класса А по ГОСТ Р 51522.1.
Рисунок 2 - Схема пломбировки газоанализаторов от несанкционированного доступа и
размещения оттиска клейма поверителя
Встроенное программное обеспечение (далее - ПО) газоанализаторов имеет защиту от непреднамеренных и преднамеренных изменений, соответствующую уровню «высокий» по Р 50.2.077-2014, реализованную путем установки системы защиты микроконтроллера от чтения и записи. Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Идентификационные данные ПО газоанализаторов приведены в таблице 1.
Основные функции ПО:
- считывание цифрового выходного сигнала первичного преобразователя газоанализатора и преобразование в значение содержания определяемого компонента;
- выдача цифрового сигнала для формирования по измерительному каналу выходного сигнала (4-20) мА, пропорционального содержанию определяемого компонента;
- передача измеренных значений и данных об исправности газоанализатора по запросу внешнего устройства (ВУ), осуществляемая по цифровому каналу связи RS-485;
- управление режимами работы газоанализатора (предварительная конфигурация, корректировка показаний газоанализатора, градуировка и т.д.) в соответствии с командами с ВУ;
- контроль целостности программных кодов ПО, настроечных и градуировочных констант.
Таблица 1 - Идентификационные данные программного обеспечения газоанализаторов
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
Встроенное ПО «Сектор-2» | Sector2.hex | 1.01 | 0AA9C15A | CRC32 |
Примечание. Проверка идентификационных данных встроенного ПО проводится с помощью интерфейса связи RS-485 при подключении к газоанализаторам внешнего контрольного пульта, поставляемого по отдельному заказу. |
Определяемые компоненты, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов, в зависимости от исполнения, приведены в таблице 2.
Таблица 2 - Перечень исполнений, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
Обозначение исполнения | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
% НКПР | % об. доли | абсолютной, % НКПР | относительной, % | ||
ПЛЦК.413331.002-01 | Метан (CH4) | от 0 до 50 | от 0 до 2,2 | ± 2,5 | - |
св. 50 до 100 | св. 2,2 до 4,4 | - | ± 5 | ||
ПЛЦК.413331.002-02 | Пропан (C3H8) | от 0 до 50 | от 0 до 0,85 | ± 5 | - |
св. 50 до 100 | св. 0,85 до 1,7 | - | ± 10 | ||
ПЛЦК.413331.002-03 | Бутан (C4H10) | от 0 до 50 | от 0 до 0,7 | ± 5 | - |
св. 50 до 100 | св. 0,7 до 1,4 | - | ± 10 |
Обозначение исполнения | Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
% НКПР | % об. доли | абсолютной, % НКПР | относительной, % | ||
ПЛЦК.413331.002-04 | Пентан (C5H12) | от 0 до 50 | от 0 до 0,7 | ± 5 | - |
ПЛЦК.413331.002-05 | Г ексан (C6H14) | от 0 до 50 | от 0 до 0,5 | ± 5 | - |
Диапазон показаний для всех исполнений газоанализаторов % НКПР:
от 0 до 100 0,5
1,0
0,5
0,5
30
60
6
от 10 до 30 0,72 24
93.5
141.5 57
560
50000
10
Предел допускаемой вариации выходного сигнала газоанализаторов, в долях предела допускаемой основной погрешности:
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей и анализируемой сред в пределах рабочих условий эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 °С, в долях пределов допускаемой основной погрешности:
Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в пределах рабочих условий эксплуатации от номинального значения давления 101,3 кПа, в долях пределов допускаемой основной погрешности:
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей и анализируемой сред в пределах рабочих условий эксплуатации от номинального значения влажности 65 % при температуре 35 °С, в долях пределов допускаемой основной погрешности:
Предел допускаемого времени установления выходного сигнала газоанализаторов, Т90, с, не более:
Время прогрева газоанализаторов, с, не более:
Предел допускаемого интервала времени работы газоанализаторов без корректировки показаний по газовым смесям, месяцев, не менее:
Электрическое питание газоанализаторов должно осуществляться от источника постоянного тока через искробезопасные цепи от токовой петли (4-20) мА (2-х проводная схема включения) с выходным напряжением, В:
Мощность, потребляемая газоанализаторами, Вт, не более:
Ток, потребляемый газоанализаторами, мА, не более:
Габаритные размеры газоанализаторов, мм, не более:
- длина:
- высота:
- ширина:
Масса газоанализаторов, г, не более:
Средняя наработка на отказ, ч, не менее:
Условия эксплуатации газоанализаторов:
- температура окружающей и анализируемой сред, °С: от минус 40
до плюс 60
- атмосферное давление, кПа: от 84,0 до 106,7
- относительная влажность, при температуре 35 °С и более
низких температурах без конденсации влаги, %: от 0 до 95
Газоанализаторы устойчивы к воздействию неизмеряемых компонентов с содержанием, указанным в таблице 3.
Таблица 3 - Допускаемое содержание неизмеряемых компонентов
Неизмеряемый компонент | Единица физической величины | Допускаемое содержание неизмеряемого компонента |
Оксид углерода (СО) | мг/м3 | 200 |
Диоксид углерода (СО2) | % (об. доли) | 20 |
Оксид азота (NO) | мг/м3 | 50 |
Диоксид азота (NO2) | мг/м3 | 20 |
Сернистый ангидрид (SO2) | мг/м3 | 100 |
Сероводород (H2S) | мг/м3 | 100 |
Аммиак (NH3) | мг/м3 | 200 |
Хлористый водород (HCl) | мг/м3 | 50 |
Хлор (Cl2) | мг/м3 | 10 |
Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на шильд, расположенный на крышке корпуса газоанализаторов.
Комплектность поставки газоанализаторов приведена в таблице 4.
Таблица 4 - Комплектность поставки газоанализаторов
Обозначение | Наименование | Кол-во | Примечание |
ПЛЦК.413331.002-ХХ | Г азоанализатор «Сектор-2» | 1 шт. | согласно исполнению |
ПЛЦК.064529.001 | Адаптер для подачи газа в комплекте с трубкой ПВХ, 1,5 м | 1 шт. | на партию приборов или по отдельному заказу |
ПЛЦК.413331.002 ПС | Паспорт | 1 экз. | |
ПЛЦК.413331.002 РЭ | Руководство по эксплуатации | 1 экз. | на CD-диске |
ПЭП-МП-004-2015 | Методика поверки | 1 экз. | на CD-диске |
Комплект ЗИП | 1 компл. | согласно ведомости ЗИП | |
Дополнительное оборудование, поставляемое отдельному заказу: | |||
ПЛЦК.425671.001 | Пульт контрольный «Сектор-П» | ||
ПЛЦК.067559.011 | Насадка потоковая |
Всего листов 7
осуществляется по документу ПЭП-МП-004-2015 «Газоанализаторы стационарные «Сектор-2». Методика поверки», утвержденному ФГУП «ВНИИМС» 13 мая 2015 г.
Основные средства поверки:
- азот газообразный особой чистоты в баллоне под давлением по ГОСТ 9293-74;
- государственные стандартные образцы-поверочные газовые смеси (ГСО-ПГС) состава CH4/N2 (№ 10531-2014), C3H8/N2 (№ 10544-2014), C4H10/N2 (№2 10544-2014), C5H12/N2 (№ 10544-2014), C6H14/N2 (№ 10544-2014) в баллонах под давлением по ТУ 2114-014-208106462014.
приведены в документе ПЛЦК.413331.002 РЭ «Газоанализаторы стационарные «Сектор-2». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным «Сектор-2»
ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
ГОСТ 27540-87 «Газоанализаторы горючих газов и паров термохимические. Общие технические условия».
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов».
ГОСТ Р 52350.29.2-2010 «Взрывоопасные среды. Часть 29-2. Газоанализаторы. Требования к выбору, монтажу, применению и техническому обслуживанию газоанализаторов горючих газов и кислорода».
ТР ТС 012/2011 «Технический регламент Таможенного союза. О безопасности оборудования для работы во взрывоопасных средах».
ГОСТ Р МЭК 60079-0-2011 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования».
ГОСТ IEC 60079-10-1-2011 «Взрывоопасные среды. Часть 10-1. Классификация зон. Взрывоопасные газовые среды».
ГОСТ Р МЭК 60079-11-2010 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «I».
ГОСТ Р 51318.22-2006 «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений».
ПЛЦК.4133331.002 ТУ «Газоанализаторы стационарные «Сектор-2». Технические условия».
Зарегистрировано поверок | 155 |
Поверителей | 7 |
Актуальность данных | 22.11.2024 |
