| Номер в госреестре | 61052-15 |
| Наименование СИ | Установка мобильная поверочная средств измерений вязкости |
| Обозначение типа СИ | МПУ СИВ |
| Изготовитель | Учреждение РАН Институт теплофизики им.С.С.Кутателадзе СО РАН (ИТ СО РАН), г.Новосибирск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка мобильная поверочная средств измерений вязкости МПУ СИВ (далее -МПУ СИВ) предназначена для измерения динамической вязкости жидких сред
Принцип действия МПУ СИВ основан на сравнении результатов измерения динамической вязкости жидкости, проливаемой через поверяемое средство измерений при заданной температуре, с результатами измерений динамической вязкости той же жидкости, измеренной эталонными средствами измерений.
Установка МПУ СИВ выполнена в модульном исполнении, позволяющем транспортировать ее автомобильным или авиационным транспортом, и состоит из четырех блоков, которые в рабочем состоянии соединены в единую измерительную систему с помощью кабельных соединений. МПУ СИВ предназначена для работы во взрывоопасных зонах - ГОСТ Р 51330.9-99 (блок 2 - класс В-1а; блоки 1, 3 и 4 - В-1г/ класс 2) .
Блок промывочной и поверочной жидкости (блок 1) содержит: емкости с промывочной и поверочной жидкостями,
элементы системы термостатирования (теплообменник и преобразователь температуры), фильтр с манометром для регистрации перепада давления, циркуляционный насос, регулирующий вентиль и отсекающие вентили.
Блок измерительной линии (блок 2) содержит:
эталонный вибрационный преобразователь плотности и вязкости жидкости измерительный 7829 Master (диапазон измерений динамической вязкости от 1 до 100 мПас), ротационный преобразователь вязкости жидкости Covimat 205 DC (диапазон измерений
динамической вязкости от 10 до 12500 мПас), измерительные ячейки для их установки, а также расходомер (счетчик жидкости) DP490S, датчик давления ДМ5007Ех, датчик температуры ТС5008Ех и измерительную ячейку для установки рабочего
вискозиметра.
Блок распределения электроэнергии и СОИ (блок 3) содержит: вычислитель расхода жидкости и газа 7951, электронный блок управления термостатом,
аппаратуру сбора данных и управления, персональный

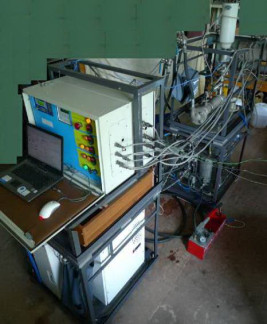

компьютер, электротехнический щит, источники питания и клеммную панель для подключения разъемов кабельных соединений силовых и измерительных линий к рис. 1 Внешний вид установки блокам 1 2 и 4.
Блок термостатирования (блок 4) содержит:
электрический котел с первичным регулятором, холодильник TM «POLAIR» 8М1098Б с первичным регулятором и теплообменником, циркуляционный насос, преобразователь давления, преобразователь температуры, предохранительный клапан, гибкие шланги для присоединения к блоку 1.
Установка МПУ СИВ управляется от внешнего компьютера. Программное обеспечение является автономным, предназначено для управления работой установки и процессом измерений, а также хранения и обработки полученных данных. ПО входит в комплект поставки установки и является его неотъемлемой частью.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
| Таблица 1 - | Идентификационные данные прог | раммного обеспечения | ||
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| MobilCheck | MobilCheck | 1.0 | 88e9723ccab3e97fa75da 28bc87b7388 | MD5 |
| FC Configuration | FCconfig | 2.43 | 433d79f5c80e3e230d 7093645f84dd10 | MD5 |
| ADView6 | ADView6 | 6.1 | 42573a0fbb88fb8e282f7 71da7653e0f | MD5 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
К метрологически значимой части ПО СИ относятся файлы:: MobilCheck.exe; ADView6.exe; FCconfig.exe.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений динамической вязкости, мПас | от 1 до 100 от 10 до 12500 |
| Пределы допускаемой относительной погрешности измерений динамической вязкости, % | ± 0,5 в диапазоне измерений от 1 до 100; ± 2,0 в диапазоне измерений от 10 до 12500 |
| Диапазон расхода жидкости, м3/ч | от 0 , 1 до 2,5 |
| Номинальное рабочее давление жидкости, МПа | 0,6 ± 0,1 |
| Минимальное допускаемое давление жидкости в измерительных ячейках поверяемого и эталонного ПВ, МПа | 0,3 |
| Максимальное допускаемое давление жидкости в измерительных ячейках поверяемого и эталонного ПВ, МПа | 1 0, 0 |
| Диапазон задания и поддержания температуры поверочной жидкости, °С | от 20 до 45 |
| Наименование характеристики | Значение характеристики |
| Нестабильность поддержания температуры, ° С, не более | ± 0,1 |
| Минимальная температура поверочной жидкости, °С | 5 |
| Напряжение питания переменным током трехфазной напряжением, В однофазной напряжением, В частотой, Гц | 380 ± 38 220 ± 22 50 ± 1 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха при 25 °С, % | 20 ± 10 от 3 0 д о 8 0 |
| Условия транспортирования: температура окружающего воздуха, °С относительная влажность окружающего воздуха при 35 °С, % пиковое ударное ускорение, g число ударов на 10 км пути | от минус 50 до 50 95±3 8 1 10/4 4 0 |
| Средняя наработка на отказ, ч | 10000 |
| Срок службы, лет, не менее | 6 |
Знак утверждения типа наносится на титульный лист руководства по эксплуатации установки мобильной поверочной средств измерения вязкости МПУ СИВ.
В комплект МПУ СИВ входят технические средства и документация, указанные в таблице 4.
Таблица 4
| № п/п | Наименование | Обозначение | Зав. № | Кол- во |
| 1 | Блок промывочной и поверочной жидкости (блок 1) | ИТ 8.1.0310.01 | 1 | |
| 2 | Блок измерительной линии (блок 2), в том числе | ИТ 8.1.0310.02 | 1 | |
| 2.1 | Преобразователь плотности и вязкости жидкости измерительный 7829 Master | 297295 | 1 | |
| 2.2 | Преобразователь вязкости жидкости измерительный Covimat 205 DC | С205-0052 | 1 | |
| 2.3 | Датчик давления ДМ5007Ex | 3228 | 1 | |
| 2.4 | Датчик температуры TC5008Ex | 1835 | 1 | |
| 2.5 | Расходомер (счетчик жидкости) DP490S 215-111 | 1038356 | 1 | |
| 3 | Блок распределения электроэнергии и СОИ (блок 3) , в том числе | ИТ 8.1.0310.03 | 1 | |
| 3.1 | Вычислитель плотности и вязкости жидкости и газа 7951 | 00446324 | 1 | |
| 3.2 | Компьютер мобильный | ASUS | 1 | |
| 4 | Блок термостатирования (блок 4) | ИТ 8.1.0310.04 | 1 | |
| 5 | Силовой кабель, 6 м | ИТ 8.1.0310.05 | 1 | |
| 6 | Рукава высокого давления | 8 | ||
| 7 | Рукава низкого давления | 2 |
| № п/п | Наименование | Обозначение | Зав. № | Кол- во |
| 8 | Емкость поверочной жидкости, 15 л | 8 | ||
| 9 | Емкость промывочной жидкости, 15 л | 1 | ||
| 10 | Системное программное обеспечение на CD | Windows 7 | 1 | |
| 11 | Прикладное программное обеспечение на CD | FCconfiguration, ADView, Mobilcheck | 1 | |
| 12 | Установка мобильная поверочная средств измерений вязкости МПУ СИВ. Руководство по эксплуатации. | ИТ 8.1.0310. РЭ | 1 | |
| 13 | Установка мобильная поверочная средств измерений вязкости МПУ СИВ. Паспорт. | ИТ 8.1.0310. ПС | 1 | |
| 14 | Установка мобильная поверочная средств измерений вязкости МПУ СИВ. Формуляр. | ИТ 8.1.0310. ФО | 1 | |
| 15 | Установка мобильная поверочная средств измерений вязкости МПУ СИВ. Методика поверки. | МП 2302-0762014 | 1 |
осуществляется по документу МП 2302-076-2014 «Установка мобильная поверочная средств измерений вязкости МПУ СИВ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 29 января 2014 г.
Основные средства поверки:
- вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда с границами суммарной относительной погрешности измерений кинематической вязкости (при Р = 0,95) ± 0,2 %;
- анализатор плотности жидкостей модели DМA5000 с пределами допускаемой
5 3
абсолютной погрешности измерения плотности ± 4,0 • 10 г/см ;
- секундомеры электронные типа СТЦ-2, (А = 0,001 с);
- жидкости - компараторы, приготовленные в соответствии с МИ 1289-86;
- термостат со стабильностью поддержания температуры не более ± 0,08 °С
- преобразователь сигналов ТС и ТП "ТЕРКОН" в комплекте с термопреобразователем сопротивления ЭТС-100 с пределами допускаемой абсолютной погрешности измерений температуры в диапазоне измерений от 0 до 60 °С ± 0,01 °С.
Методы измерения изложены в руководстве по эксплуатации ИТ 8.1.0310. РЭ «Установка мобильная поверочная средств измерений вязкости МПУ СИВ».
Нормативные и технические документы, устанавливающие требования к установке мобильной поверочной средств измерения вязкости МПУ СИВ
1. ГОСТ Р 51330.0-99 «Электрооборудование взрывозащищенное. Часть 0. Общие требования»
2. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей»
3. Технические условия ТУ 4381-001-03534009-2011.
| Зарегистрировано поверок | 6 |
| Поверителей | 5 |
| Актуальность данных | 17.11.2024 |
