| Номер в госреестре | 61054-15 |
| Наименование СИ | Комплексы измерительные массы жидкости |
| Обозначение типа СИ | Дельта - МЖ |
| Изготовитель | ОАО "Промприбор", г.Ливны |
| Год регистрации | 2015 |
| Срок свидетельства | 07.08.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные массы жидкости «Дельта - МЖ» (далее -КИМЖ) предназначены для измерения остатка массы жидкости (нефтепродуктов, сжиженных газов, спиртов, масел промышленного и пищевого назначения, химических реагентов и т.п.) в резервуарах.
Принцип действия комплексов измерительных массы жидкости «Дельта - МЖ» основан на гидростатическом методе с использованием преобразователя давления прецизионного (ПДП) типа «Дельта» (Госреестр № 40123-08) и измерителя уровня налива (ИУН) типа системы измерительной «Струна - М» (Госреестр № 58711-14) или преобразователя линейных перемещений (ПЛП, Госреестр № 53393 -13).
Масса жидкости рассчитывается управляющей программой АРМ (оператора), по специальному алгоритму, используя следующие данные:
- придонное избыточное давление жидкости и давление над поверхностью жидкости в резервуаре, измеряемые ПДП;
- уровень налива, измеряемый ИУН;
- связь высоты налива (h) резервуара с его заполненным объемом (V), получаемые из градуировочной таблицы конкретного резервуара.
В состав комплекса измерительного массы жидкости «Дельта - МЖ»входят:
- преобразователь давления прецизионный типа «Дельта»
- измеритель уровня налива типа системы измерительной «Струна - М» или преобразователь линейных перемещений.
Комплексы измерительные массы жидкости «Дельта - МЖ» могут использоваться на объектах различных отраслей промышленности: химической, нефтехимической, энергетической, горнодобывающей, пищевой и фармацевтической, а также на других объектах, включая транспортные, где по условиям эксплуатации, возможно его применение.
Комплексы измерительные массы жидкости «Дельта - МЖ» измеряют массу остатка жидкости в резервуаре по измеренным давлениям, температуре и уровню налива, с учетом данных градуировочной таблицы конкретного резервуара.
Режим работы КИМЖ - непрерывный. Комплексы измерительные массы жидкости «Дельта - МЖ» посредством интерфейса RS 232/RS 485 по беспроводному каналу GSM - GPRS передают данные в режиме реального времени в ПО верхнего уровня.
Комплексы измерительные массы жидкости «Дельта - МЖ» в зависимости от типа обслуживаемого резервуара и его высоты, имеют следующие модификации, указанные в таблице 1.
Т а б л и ц а 1
| Обозначение комплексов | Высота обслуживаемого резервуара, м | |||
| до 3 | до 5 | до 10 | до 20 | |
| Дельта - МЖ-В | + | + | + | + |
| Дельта - МЖ-Г | + | + | - | - |
Комплексы измерительные массы жидкости «Дельта - МЖ» в зависимости от соответствующих характеристик, используемых ПДП и ИУН, применяются во взрывоопасной зоне класса 1, 2 взрывоопасных сред категории II температурного класса Т6 и пожароопасных зонах классов П-I - П-TTI.
Составные части комплексов измерительных массы жидкости «Дельта - МЖ» взрывозащищённого исполнения имеют следующую маркировку:
- ПДП - IExdIIBT6X;
- ИУН: «Струна - М» - ОЕх1а11ВТ5, ПЛП - ОЕх1а11ВТ5Х.

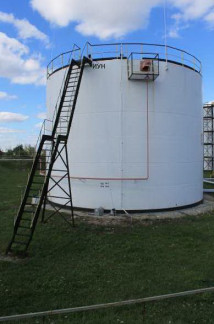

Общий вид комплексов измерительных массы жидкости «Дельта - МЖ» приведен на рисунке 1.
Программное обеспечение комплексов измерительных массы жидкости «Дельта - МЖ» осуществляет расчет остатка массы жидкости в резервуаре по измеренным давлениям и уровню налива, с учетом данных градуировочной таблицы конкретного резервуара.
Идентификационные данные программного обеспечения (далее - ПО) КИМЖ приведены в таблице 2:
Т а б л и ц а 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Управляющая программа АРМ |
| Номер версии (идентификационный номер) ПО, не ниже | 4.72 |
| Цифровой идентификатор ПО | 8116797B |
| Другие идентификационные данные | — |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий». Примененные специальные средства защиты осуществляются путем пломбирования уязвимых элементов конструкции и использования системы идентификационных паролей-ключей, что в достаточной мере исключает возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части программного обеспечения и измеренных (вычисленных) данных.
Пломбирование на предприятии-изготовителе осуществляется путем нанесения пломб или наклеек в места, указанные стрелками (рис.2).
Основные метрологические и технические характеристики комплексов измерительных массы жидкости «Дельта - МЖ» указанны в таблице 3.
Т а б л и ц а 3
| Диапазон измерения остатка массы жидкости, т: Дельта - МЖ-В Дельта - МЖ-Г | 2 - 120000 2 - 100 |
| Высота обслуживаемого резервуара, м: Дельта - МЖ-В Дельта - МЖ-Г | до 3, до 5, до 10, до 20 до 3, до 5 |
| Пределы допускаемой относительной погрешности комплексов при измерении массы, %: - до 120 т - 120 т и выше | ± 0,65 ± 0,5 |
| Пределы допускаемой относительной погрешности ПДП при измерении температуры жидкости, % | ± 0,2 |
| Пределы допускаемой приведённой погрешности ПДП при измерении давления от верхнего предела измерения, % | ± 0,1 |
| Температура окружающей среды, оС: - исполнение У - исполнение УХЛ | от минус 40 до плюс 40 от минус 60 до плюс 50 |
| Пределы допускаемой основной абсолютной погрешности ИУН, мм: - «Струна - М» в зависимости от уровня рабочей жидкости: - от 10 до 4000 мм - свыше 4000 мм - ПЛП | ± 1 ±2 ±1 |
| Количество обслуживаемых резервуаров, шт, не более | 32 |
| Относительная влажность при t = 20 °С, %, не более | 98 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Напряжение питания, В | гугу г\ + 10% 220 -15% |
| Частота тока, Гц | 50 ± 1 |
| Напряжение на выходе блока питания, В: | 45 ± 5 |
| Выходное напряжение сигнальных цепей, В ,не более | 5 |
| Потребляемая мощность от сети, кВт, не более | 4 |
| Длина линии связи, м, не более | 1200 |
| Масса, кг, не более | 1920 |
| Габаритные и присоединительные размеры, мм, не более: - ПДП - шкаф управления ПДП - шкаф устройства вычислительного "Струна-М" | 405x354x401 405x360x390 690x380x140 |
| - шкаф устройства управления "Струна-М" - ПЛП | 305x178x75 25200x100x100 |
| Степень защиты составных частей комплекса от влияний | |
| окружающей среды: | |
| - ПДП | IP 67 |
| - ИУН: | |
| - «Струна - М» | IP 67 |
| - ПЛП | IP 65 |
| Показатели надежности: | |
| - среднее время наработки на отказ, ч, не более | 36000 |
| - полный средний срок службы, лет, не менее | 10 |
наносится на маркировочную табличку комплексов измерительных массы жидкости «Дельта -МЖ», устанавливаемую на шкаф управления, способом, принятым на заводе - изготовителе и в центр титульных листов паспорта и руководства по эксплуатации типографским способом.
Комплект поставки комплекса измерительного массы жидкости «Дельта - МЖ» указан в таблице 4.
Т а б л и ц а 4
| Наименование | Обозначение | Кол-во | Примечание |
| Комплекс измерительный массы жидкости | «Дельта - МЖ-В» «Дельта - МЖ-Г» | 1шт. | Модификация по требованию заказчика |
| Комплекс измерительный массы жидкости «Дельта - МЖ». Руководство по эксплуатации. | 137.00.00.00 РЭ | 1экз. | |
| Комплекс измерительный массы жидкости «Дельта - МЖ». Паспорт. | 137.00.00.00 ПС | 1 экз. | |
| Инструкция. ГСИ. Комплекс измерительный массы жидкости «Дельта -МЖ». Методика поверки. | МП 0222-2-2015 | 1экз. | |
| Эксплуатационная документация на составные части и монтажные детали. | 1 комплект | ||
| Комплект монтажных частей | 1 комплект | ||
| Шкаф управления КИМЖ: | 1 шт. | ||
| Диск с «ПО КИМЖ - ДЕЛЬТА - МЖ» | 1 шт. | ||
| Примечание: Компьютер с установленным (ПО) на парк резервуаров, по требованию заказчика. | |||
осуществляется в соответствии с документом МП 0222-2-2015 «Инструкция. ГСИ. Комплекс измерительный массы жидкости «Дельта - МЖ». Методика поверки», утвержденным ФГУП «ВНИИР» 27 апреля 2015 г.
Основные средства поверки:
Установка поверочная средств измерения объема и массы УПМ-2000 (Госреестр № 45711-10), диапазон измерений от 1000 до 2000 кг, пределы относительной погрешности при измерении массы ± 0,04 %.
Барометр-анероид МД-49-2, пределы измерений от 600 до 790 мм. рт. ст, погрешность измерения давления ± 0,2 мм. рт. ст.
Содержатся в документе 137.00.00.00 РЭ «Комплекс измерительный массы жидкости «Дельта - МЖ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам измерительным массы жидкости « Дельта - МЖ»
ГОСТ 8.510-2002 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема и массы жидкости».
ГОСТ Р 8.595-2004 «Государственная система обеспечения единства измерений. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.»
ТУ 4213-78-05806720029-011 «Комплексы измерительные массы жидкости «Дельта -МЖ ». Технические условия».
| Зарегистрировано поверок | 8 |
| Поверителей | 2 |
| Актуальность данных | 22.11.2024 |
