Системы телевизионного контроля СТК-ТСТ, 61056-15

Назначение

Системы телевизионного контроля СТК-ТСТ (далее - системы) предназначены для измерений геометрических размеров телескопических соединений трактов (далее - ТСТ) реактора типа РБМК-1000 и диаметра труб ТСТ при телевизионном визуальном контроле.

Описание

Принцип работы систем основан на измерении геометрических размеров ТСТ и диаметра труб ТСТ по телевизионным изображениям, полученным с камер телевизионных (далее - камеры), входящих в состав модуля наведения и узла камер телевизионных контроля высоты, записанным в статическом режиме контроля.

Системы включают в себя следующие группы оборудования, разделяемые по функциональному назначению:

-    оборудование передающей части в составе:

-    модуль наведения (далее - МН-РТК), который предназначен для измерения диаметров нижних труб ТСТ;

-    узла камер телевизионных контроля высоты (далее - УКТ-РТК), который предназначен для определения отсутствия или наличия расцепления ТСТ и измерения расстояния между началом конусного перехода на больший диаметр на верхнем тракте и торцом устройства для восстановления величины зацепления ТСТ (в случае отсутствия устройства для восстановления величины зацепления ТСТ - торцом нижней трубы);

-    узла коммутации камер (далее - УКК-РТК-У), который формирует сигналы питания камер, осветителей и передает сигналы управления уровнем интенсивности осветителей;

-    узла питания камер (далее - УПК-РТК-У), который предназначен для формирования управляющих сигналов, преобразования сигналов управления, поступающих от блока системного компьютера архивирующего и управляющего БСКАУ-РТК-У (далее - БСКАУ-РТК-У), в сигналы управления камерами, приема видеосигналов с камер, преобразования видеосигналов с камер для передачи приемной части оборудования системы;

-    резистора переменного;

-    двигателя постоянного тока;

-    редуктора понижающего;

-    оборудование приемной части в составе:

-    узла сопряжения (далее - УС-РТК-У), который предназначен для усиления сигналов поступающих с УКТ-РТК и МН-РТК, передачи сигналов управления камерами и осветителями;

-    узла управления (далее - УУ-РТК-У), который служит для обработки сигналов датчиков поступающих с УС-РТК-У, формирования сигналов управления: драйверами приводов МН-РТК и подъема УКТ-РТК, камерами и осветителями;

-    БСКАУ-РТК-У;

-    мониторов;

-    клавиатуры;

-    манипулятора «Мышь»;

-    источника бесперебойного питания;

-    комплекта кабелей;

-    корректора кабеля;

-    драйверов приводов;

-    резисторов;

-    изолирующего трансформатора;

- блоков питания двигателей, камер и осветителей. линии связи.

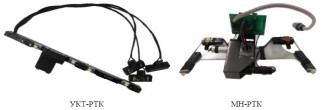

Внешний вид УКТ-РТК и МН-РТК представлен на рисунке 1.

МН-РТК

Рисунок 1

Программное обеспечение

Системы работают с автономным программным обеспечением «ATST v.1.1» (далее -ПО). ПО обеспечивает сбор, хранение, отображение, запись и обработку результатов измерений.

ПО включает в себя следующие программы:

—    «Модуль взаимодействия с оборудованием»;

—    «Модуль захвата видео и ведения архива»;

—    «Модуль реализующий интерфейс пользователя и алгоритмы измерения»;

—    «Модуль вывода видео, измерительных маркеров»;

—    «Программа заполнения БД для СТК-ТСТ».

ПО соответствует «среднему» уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Таблица 1

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

1. Диапазоны измерений и пределы допускаемых абсолютных погрешностей измерений приведены в таблице 2.

Таблица 2

* размер «В - это расстояние между началом конусного перехода на больший диаметр на верхнем тракте и торцом устройства для восстановления величины зацепления ТСТ (в случае отсутствия устройства для восстановления величины зацепления ТСТ - торцом нижней трубы)

2.    Диапазон дистанций от системы до объекта измерений, мм    70 - 200.

3.    Габаритные размеры, мм, не более    1500х1000х500.

4.    Масса, кг, не более    30.

5.    Параметры электропитания

Питание системы осуществляется от однофазной сети переменного тока с напряжением 220 -33 В и частотой (50±1) Гц с глухо-заземленной нейтралью.

Мощность, потребляемая системой, составляет не более 2,5 кВт.

6.    Условия окружающей среды во время эксплуатации:

Для оборудования передающей части:

-    диапазон рабочей температуры окружающей среды, °С

от 20 до 50; до 85 при температуре 25 °С;

от 86,6 до 106,7;

1052;

102.

от 20 до 35; до 80 при температуре 25 °С;

от 86,6 до 106,7.

5.

-    относительная влажность воздуха, %

-    диапазон атмосферного давления, кПа

-    интегральная доза гамма-излучения, рад, не более

-    мощность дозы гамма излучения, рад/ч, не более Для оборудования приемной части:

-    диапазон рабочей температуры окружающей среды, °С

-    относительная влажность воздуха, %

-    диапазон атмосферного давления, кПа

7.    Средний срок службы, лет

8.    Средняя наработка на отказ с учетом проведения технического обслуживания составляет 4000 ч.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на УУ-РТК-У.

Таблица 3

Поверка

осуществляется по документу МП 2512-0008-2014 «Системы телевизионного контроля СТК-ТСТ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2014 г.

Основные средства поверки: меры длины концевые плоскопараллельные 3-го разряда по ГОСТ Р 8.763-2011; линейка измерительная металлическая по ГОСТ 427-75.

Сведения о методах измерений

ИТЦЯ.463432.112 РЭ «Системы телевизионного контроля СТК-ТСТ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам телевизионного контроля СТК-ТСТ:

ИТЦЯ.463432.112 ТУ «Системы телевизионного контроля СТК-ТСТ. Технические условия».
