| Номер в госреестре | 61060-15 |
| Наименование СИ | Машины измерительные |
| Обозначение типа СИ | WM 1, SKM, PMS, PMS LL |
| Изготовитель | "Dr.Heinrich Schneider Messtechnik GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины измерительные WM 1, SKM, PMS, PMS LL (далее - машины) предназначены для измерений бесконтактным и контактным методом двухмерных и трехмерных измерений линейных и угловых размеров объектов различных размеров с различной конфигурацией, а также геометрических размеров резьбы.
Принцип действия машин основан на методе бесконтактного оптического сканирования контура, с помощью цифровой ПЗС-камеры или контактного измерения с помощью триггерного или сканирующего измерительного датчика.
В зависимости от комплектации машины позволяют реализовать два метода измерения: бесконтактный метод измерения (базовая комплектация) и контактный метод измерения (дополнительная комплектация).
Машины состоят из следующих основных узлов: гранитного основания с консолью или порталом на котором установлена мультисенсорная измерительная система с объективом и контактными датчиками, стола измерительного с оптоэлектронными преобразователями перемещений и персонального компьютера. В зависимости от модели и комплектации машин управление перемещением измерительного стола и пиноли может осуществляться в ручном, моторизированном (с помощью джойстика) или ЧПУ режимах, а так же в зависимости от модели и комплектации машины могут иметь в комплекте средство измерения по вертикальной оси. В этом случае на вертикальной стойке устанавливается преобразователь перемещений, сигналы с которого также передаются в блок обработки результатов измерений (персональный компьютер с программным обеспечением).
Машины выпускаются в стандартном исполнении следующих моделей:
- Модель WM1 (типоразмеры 300/ 400/ 500)
Базовая комплектация: объектив 1,5-х, подвижный стол, ручное управление перемещением измерительного стола и пиноли, программное обеспечение SAPHTR.
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения
- Модель WM1 CNC (типоразмеры 300/ 400/ 500)
Базовая комплектация: объектив 1,5-х, подвижный стол, управление ЧПУ перемещением измерительного стола и пиноли, программное обеспечение SAPHTR.
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, триггерный контактный датчик

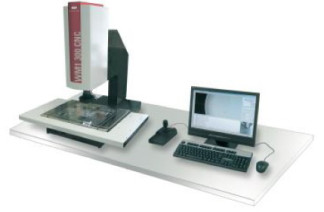

Рис 1. Машина измерительная модель WM1 Модель SKM (типоразмеры 300/ 400/ 500/ 1000 / 1500)
Базовая комплектация: объектив 1,5-х, неподвижный стол, триггерный контактный датчик, управление ЧПУ перемещением консоли и пиноли, программное обеспечение SAPHIR.
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, центра с приводом вращения, управление ЧПУ, сканирую контактный датчик
*
т
4
Рис 2 Машина измерительная модель SKM
- Модель РMS (типоразмеры 300/ 400/ 500/ 600/ 700)
Базовая комплектация: объектив 1,5-х, триггерный контактный датчик, подвижный стол, управление ЧПУ перемещением стола и пиноли, программное обеспечение SAPHIR
Дополнительная комплектация: объектив с изменяемым коэффициентом увеличения, система коаксиального освещения, центра с приводом вращения, стол с приводом вращения управление ЧПУ, сканирующий контактный датчик, лазерный коноскопический датчик.
Рис 3. Машина координатная измерительная модель РMS
- Модель РMS LL (типоразмеры 600/ 700/ 900/ 1200)
Базовая комплектация: объектив 1,0-х, триггерный контактный датчик, подвижный стол, управление ЧПУ перемещением стола и пиноли, программное обеспечение SAPHTR
Дополнительная комплектация: центра с приводом вращения, стол с приводом вращения управление ЧПУ, сканирующий контактный датчик, лазерный коноскопический датчик.
Программное обеспечение предназначено для управления режимами работы машин и обработки результатов измерений.
Программное обеспечение М3 позволяет:
- выбирать метод измерения;
- отображать результаты измерения на мониторе ПК в графическом и табличном виде;
- проводить альтернативный контроль, сравнивая результаты измерений с допустимыми отклонениями;
- проводить анализ результатов измерения методом аналитического расчета и методом графического построения;
- формировать и распечатывать протоколы измерений.
Программное обеспечение SAPHIR позволяет:
- выбирать метод измерения;
- реализовывать принцип однократного и многократного измерения;
- оценивать качество измерения;
- отображать результаты измерения на мониторе ПК в графическом и табличном виде;
- проводить альтернативный контроль, сравнивая результаты измерений с допустимыми отклонениями;
- проводить анализ результатов измерения методом аналитического расчета и методом графического построения;
- сравнивать результаты измерения с CAD моделью объекта измерения;
- проводить измерения в декартовых или полярных системах координат;
- контролировать температурный режим в зоне измерения
- формировать и распечатывать протоколы измерений.
Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Наименование ПО | SAPHIR | М3 |
| Идентификационное наименование ПО | SAPHIR / U SOFT Solid | M3.exe |
| Номер версии ПО | 5.7.1643.0 (не ниже) | v1.50.12 (не ниже) |
| Цифровой идентификатор ПО | C4FBEEA80AB23762CA7 89D35FC574D25 | 62e2f9ff0d31f7301b6 eb374570d83bd |
Уровень защиты ПО - средний, в соответствии с Р 50.2.077 - 2014 Метрологические и технические характеристики
Таблица 1
| Модель | WM1 300 | WM1 300 CNC | WM1 400 | WM1 400 CNC | WM1 500 | WM1 500 CNC |
| Диапазон линейных измерений в направлении, мм: | ||||||
| оси (Х) | 0-300 | 0-400 | 0-500 | |||
| оси (У) | 0-200 | 0-200 | 0-200 | |||
| оси (Z) | 0-200 | 0-200 | 0-200 | |||
| Дискретность цифрового отсчета, мм | 0,0001 | ||
| Пределы допускаемой абсолютной погрешности, мкм (L в мм): | |||
| в направлении одной оси (Х; У) | Е 1 = ± ( 1 , 5+L/100) | ||
| в плоскости двух осей (Х, У) | Е2=± (2,9+L/100) | ||
| в направлении оси Z | Е2 =± (3,9+L/75)* | ||
| Пределы допускаемой абсолютной погрешности увеличения оптической системы, мкм | ±2,5 | ||
| Предел абсолютной погрешности измерений формы датчиком, мкм | 8,0* | ||
| Пределы абсолютной погрешности измерений размера датчиком, мкм (L в мм) | ±(2,9+L/100)* | ||
| Предел абсолютной погрешности позиционирования датчиков, мкм | 6,0* | ||
| Габаритные размеры, мм: | |||
| Ширина | 900 | 1000 | 1100 |
| Длина | 950 | 900 | 900 |
| Высота | 950 | 900 | 900 |
| Масса системы, кг | 140 150 | 160 170 | 180 190 |
| Напряжение питающей сети, В | 220-240 | ||
| Частота, Гц | 50-60 | ||
| Потребляемая мощность, кВт | 1 | ||
* - только для моделей с контактным датчиком
Таблица 2
| Модель | SKM300 | SKM400 | SKM500 | SKM1000 | SKM1500 |
| Диапазон линейных измерений в направлении, мм: | |||||
| оси (Х) | 0-300 | 0-400 | 0-500 | 0-1000 | 0-1500 |
| оси (У) | 0-200 | 0-300 | 0-400 | 0-400 | 0-400 |
| оси (Z) | 0-200 | 0-200 | 0-200 | 0-200 | 0-200 |
| Дискретность цифрового отсчета, мм | 0,0001 | ||||
| Пределы допускаемой абсолютной погрешности, мкм (L в мм): | |||||
| в направлении одной оси (Х; У) | Е1= ± (1,0+L/300) | ||||
| в плоскости двух осей (Х, У) | Е2= ± (2,0+L/300) | ||||
| В пространстве по трем осям (Х, У, Z) | Еэ=± (2,8+L/300) | ||||
| Пределы допускаемой абсолютной погрешности увеличения оптической системы, мкм | ±2,5 | ||||
| Предел абсолютной погрешности измерений формы датчиком, мкм | 3,8 | ||||
| Пределы абсолютной погрешности измерений размера датчиком, мкм (L в мм) | ±(2,0+L/300) | ||||
| Предел абсолютной погрешности позиционирования датчиков, мкм | 2,5 | ||||
| Габаритные размеры, мм: | |||||
| Ширина | 1000 | 1200 | 1750 | 1950 | 2450 |
| Длина | 1100 | 1400 | 1750 | 1750 | 2250 |
| Высота | 1800 | 1900 | 2200 | 2300 | 2800 |
| Масса системы, кг | 700 | 900 | 2200 | 2400 | 3000 |
| Напряжение питающей сети, В | 220-240 | ||||
| Частота, Гц | 50-60 | ||||
| Потребляемая мощность, кВт | 1 | ||||
Таблица 3
| Модель | PMS300 | PMS400 | PMS500 | PMS600 | PMS700 |
| Диапазон линейных измерений в направлении, мм: | |||||
| оси (Х) | 0-300 | 0-400 | 0-500 | 0-600 | 0-700 |
| оси (У) | 0-300 | 0-400 | 0-500 | 0-600 | 0-700 |
| оси (Z) | 0-300 | 0-300 | 0-300 | 0-300 | 0-300 |
| Дискретность цифрового отсчета, мм | 0,0001 | ||||
| Пределы допускаемой абсолютной погрешности, мкм (L в мм): | |||||
| в направлении одной оси (Х; У) | Е1= ± (1,0+L/300) | ||||
| в плоскости двух осей (Х, У) | Е2=± (2,0+L/300) | ||||
| в пространстве по трем осям (Х, У, Z) | Еэ=± (2,8+L/300) | ||||
| Пределы допускаемой абсолютной погрешности увеличения оптической системы, мкм | ±2,5 | ||||
| Предел абсолютной погрешности измерений формы датчиком, мкм | 3,8 | ||||
| Пределы абсолютной погрешности измерений размера датчиком, мкм (L в мм) | ±(2,0+L/300) | ||||
| Предел абсолютной погрешности позиционирования датчиков, мкм | 2,5 | ||||
| Габаритные размеры, мм: | |||||
| Ширина | 700 | 800 | 1100 | 1200 | 1600 |
| Длина | 850 | 950 | 1400 | 1600 | 2500 |
| Высота | 1950 | 1950 | 1950 | 1950 | 1950 |
| Масса системы, кг | 680 | 1000 | 1550 | 3670 | 4500 |
| Напряжение питающей сети, В | 220-240 | ||||
| Частота, Гц | 50-60 | ||||
| Потребляемая мощность, кВт | 1 | ||||
Таблица 4
| Модель | PMS 600 LL | PMS 700 LL | РMS 900 LL | PMS 1200 LL |
| Диапазон линейных измерений в направлении, мм: | ||||
| оси (Х) | 0-600 | 0-700 | 0-900 | 0-1200 |
| оси (У) | 0-600 | 0-700 | 0-700 | 0-1200 |
| оси (Z) | 0-600 | 0-600 | 0-600 | 0-600 |
| Дискретность цифрового отсчета, мм | 0,0001 | |||
| Пределы допускаемой основной погрешности, мкм (L в мм): | ||||
| в направлении одной оси (Х; У) | Е1=± (0,9+L/600) | |||
| в плоскости двух осей (Х, У) | Е2=± (1,2+L/500) | |||
| в пространстве по трем осям (Х, У, Z) | Е3=± (1,9+L/400) | |||
| Пределы допускаемой абсолютной погрешности увеличения оптической системы, мкм | ±2,5 | |||
| Предел абсолютной погрешности измерений формы датчиком, мкм | 3,8 | |||
| Пределы абсолютной погрешности измерений размера датчиком, мкм (L в мм) | ±(1,2+L/500) | |||
| Предел абсолютной погрешности позиционирования датчиков, мкм | 2,5 | |||
| Габаритные размеры, мм: | ||||
| Ширина | 1750 | 1850 | 2050 | 2350 |
| Длина | 2700 | 2800 | 2800 | 3800 |
| Высота | 2350 | 2350 | 2350 | 2350 |
| Масса системы, кг | 4500 | 550 | 7500 | 10500 |
| Напряжение питающей сети, В | 220-240 | |||
| Частота, Гц | 50-60 | |||
| Потребляемая мощность, кВт | 1 | |||
Условия эксплуатации:
- температура окружающей среды (20 ± 1) °С;
- относительная влажность воздуха (65 ± 15) %.
наносится фотохимическим методом на маркировочную табличку на передней панели прибора и методом печати на титульный лист Руководства по эксплуатации.
| Наименование | Кол-во, шт. |
| Машина измерительная координатная оптическая | 1 |
| Система диаскопического освещения | 1 |
| Кольцевой диодный источник эпископического освещения | 1 |
| Стол измерительный | 1 |
| Программное обеспечение SAPHIR на русском языке | 1 |
| Программное обеспечение М3 на русском языке (по заказу) | 1 |
| Устройство измерения размера по вертикали (по заказу) | 1 |
| Объектив с изменяемым коэффициентом увеличения (по заказу) | 1 |
| Система коаксиального освещения (по заказу) | 1 |
| Центра с приводом вращения управление ЧПУ (по заказу) | 1 |
| Стол с приводом вращения управление ЧПУ (по заказу) | 1 |
| Тригерный контактный датчик (по заказу) | 1 |
| Сканирующий контактный датчик (по заказу) | 1 |
| Лазерный коноскопический датчик (по заказу) | 1 |
| Компьютер персональный | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП ТИнТ 170-2014 «Машины измерительные WM 1, SKM, PMS, PMS LL. Методика поверки». | 1 |
осуществляется по документу МП ТИнТ 170-2014 «Машины измерительные WM 1, SKM, PMS, PMS LL. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех» 27.11. 2014 г. Основные средства поверки:
1. Меры длины концевые плоскопараллельные, 2-го разряда по ГОСТ Р 8.763-2011;
2. Кольца измерительные, 3-го разряда по ГОСТ Р 8.763-2011;
3. Мера длины штриховая стеклянная ТТ-Б-200, 2-го разряда по ГОСТ Р 8.763-2011;
4. Объект-микрометр ОМП, 2-го разряда по ГОСТ Р 8.763-2011.
Методы выполнения измерений машинами координатными измерительными WM 1, SKM, PMS, PMS LL приведены в «Программное обеспечение SAPHTR. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования машинам измерительным WM 1, SKM, PMS, PMS LL
1. Техническая документация Dr. Heinrich Schneider Messtechnik GmbH (Германия)
