| Номер в госреестре | 61061-15 |
| Наименование СИ | Комплексы программно-аппаратные для автоматизированной обработки радиографических снимков при толщинометрии |
| Обозначение типа СИ | Дешифратор-толщиномер КОРС-ПЛЮС |
| Изготовитель | ООО "КОРС-НК", г.Москва; ООО "Нефтегазхиммаш", г.Рязань (срок свидетельства: 17.07.2021 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 15.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные для автоматизированной обработки радиографических снимков при толщинометрии «Дешифратор-толщиномер КОРС-ПЛЮС» (далее - комплексы) предназначены для измерения остаточной толщины стенки металла, измерения геометрических размеров и оптических плотностей по ГОСТ 7512-82 при расшифровке радиографических снимков.
Принцип действия комплекса основан на сканировании изображений с прозрачных носителей типа радиографических плёнок, полученных при радиографическом контроле. Оптический прибор оцифровывает изображение и передает его на персональную электронновычислительной машину (ПЭВМ), где с помощью программного обеспечения происходит обработка изображения и подбор оптимальных параметров контрастности, яркости изображения, графическая фильтрация. После обработки изображения оператор выделяет интересующие области и с помощью инструментов программного обеспечения производит измерения остаточной толщины стенки металла, измерения геометрических размеров и оптических плотностей.
Конструктивно комплекс состоит из ПЭВМ, оптического прибора, слайд-адаптера. Слайд-адаптер предназначен для работы с оптически плотными прозрачными носителями формата А3 и позволяет обрабатывать радиографические снимки за один проход.

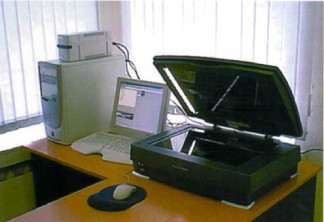

Фотография общего вида комплексов представлена на рисунке 1.
Лист № 2 Всего листов 4
Комплексы могут применяться при проведении профильной рентгеновской толщинометрии трубопроводов, узлов и деталей промышленного оборудования в химической, нефтехимической, нефтеперерабатывающей промышленности, магистральных нефте- и газопроводах, системах газопотребления и газораспределения
Программное обеспечение «КОРС-ПЛЮС» (ПО), входящее в состав комплексов, позволяет отображать на экране персонального компьютера изображение радиографического снимка, сохранять изображение, обрабатывать результаты измерений, создавать базы данных снимков.
Идентификационные данные ПО приведены в таблице 1. Таблица 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | КОРС-ПЛЮС |
| Номер версии (идентификационный номер) ПО | 2.0.2330.38854 и выше по файлу Kors Controls.dll |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты ПО соответствует типу «средний» согласно Р 50.2.077-2014. Метрологические и технические характеристики
Метрологические и технические характеристики приведены в таблице 2. Таблица 2.
| Наименование параметра | Значение параметра |
| Диапазон измерения линейных размеров, мм | От 0,1 до 400 |
| Пределы абсолютной погрешности измерения линейных размеров, мм в диапазоне от 0,1 до 5,0 мм включительно в диапазоне свыше 5,0 до 400,0 мм | ± 0,04 ± 0,2 |
| Диапазон измерения оптической плотности, Б | От 0,04 до 4,00 |
| Пределы абсолютной погрешности измерения оптической плотности, Б в диапазоне от 0,04 до 2,00 Б включительно в диапазоне свыше 2,00 до 4,00 Б | ± 0,04 ± 0,08 |
| Г абаритные размеры оптического прибора, длинахширинахвысота, мм, не более | 1000 х 2000 х 1000 |
| Масса оптического прибора, кг, не более | 12 |
| Питание комплекса (со стационарной ПЭВМ), напряжение, В частота, Гц | 220± 10 % 50 ± 1 |
| Потребляемая мощность, Вт, не более | 2000 |
| Срок службы комплекса, лет, не менее | 5 |
| Рабочий диапазон температур, °С | от +10 до +35 |
| Рабочий диапазон влажности воздуха, % | 60 ± 20 |
Знак утверждения типа наносится на титульном листе паспорта в правом верхнем углу методом печати и на корпус оптического прибора с помощью наклейки.
| Наименование и условное обозначение | Кол-во, шт. |
| Оптический прибор | 1 * 1 шт. |
| ПЭВМ | 1 шт. |
| Монитор | 1 * 1 шт. |
| Персональный USB-ключ | 1 шт. |
| Калибровочная мера оптической плотности | 1 шт. |
| Программное обеспечение «КОРС-ПЛЮС» | 1 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
| Методика поверки МП 012.Д4-15 | 1 экз. |
| Руководство по эксплуатации 427658-001-17143594-2014 РЭ | 1 экз. |
* в соответствии с требованиями заказчика
осуществляется в соответствии с методикой поверки МП 012.Д4-15 «Комплексы программноаппаратные для автоматизированной обработки радиографических снимков при толщинометрии «Дешифратор-толщиномер КОРС-ПЛЮС». Методика поверки», утвержденной ФГУП «ВНИИОФИ» в апреле 2015 г.
Основные средства поверки:
1. Набор мер оптической плотности ИНМОП-6. (Госреестр № 51138-12)
2. Мера длины штриховая, тип II, 2 разряд, 400 мм. (Госреестр № 316-49)
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации 427658-001-17143594-2014 РЭ, раздел 7 «Порядок работы»
Нормативные и технические документы, устанавливающие требования к комплексам программно-аппаратным для автоматизированной обработки радиографических снимков при толщинометрии «Дешифратор-толщиномер КОРС-ПЛЮС»
ТУ 427658-001-17143594-2014 Комплексы программно-аппаратные для автоматизированной обработки радиографических снимков при толщинометрии «Дешифратор-толщиномер КОРС-ПЛЮС»
