| Номер в госреестре | 61062-15 |
| Наименование СИ | Машины трехкоординатные измерительные |
| Обозначение типа СИ | Daisy, ML, MGH |
| Изготовитель | "Xi'an High-Tech AEH Industrial Metrology Co., Ltd.", Китай |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины трехкоординатные измерительные серий Daisy, ML, MGH (далее - КИМ) предназначены для измерений геометрических размеров и формы деталей сложной формы.
Машины трехкоординатные измерительные серий Daisy и ML выпускаются двух модификаций (Daisy и Daisy-HA и ML и ML-HA) соответственно, отличающиеся метрологическими характеристиками, и КИМ MGH одной модификации. У модели Daisy от 6 до 8 типоразмеров (в зависимости от модификации), у модели ML и MGH по 4 типоразмера, отличающихся друг от друга диапазоном измерений и точностными характеристиками.

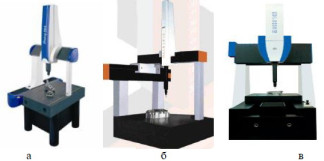

Конструкции машин портальные с гранитным неподвижным измерительным столом. Три направляющие КИМ образуют декартову базовую систему координат, в которой расположена трехмерная щуповая головка. Подшипники на воздушной подушке позволяют обеспечить плавные перемещения по всем трем осям с высокой точностью. КИМ имеют высокоскоростные системы постоянного тока привода валов по осям Х и Y, которые минимизируют люфты и позволяют увеличить скорость и точность позиционирования машины. Конструкция портала КИМ серии Daisy представляет собой консоль в виде треугольной балки, что повышает жесткость портала и обеспечивает низкое положение центра тяжести (рис. 1 а). Конструкция КИМ серии ML представляет собой неподвижные спаренные опоры вдоль осей Y, по которым перемещается горизонтальная траверса, несущая суппорт с измерительной головкой (рис. 1 б). Направляющие по оси Х имеют форму ласточкина хвоста, что обеспечивает малые геометрические погрешности и стабильность результатов измерений. КИМ серии MGH показана на рис. 1 в.
Ручной режим управления КИМ осуществляется при помощи джойстика. Автоматический режим измерений реализуется от компьютерной станции. Щуп с триггерным датчиком, касаясь точек измеряемой поверхности детали, измеряет их координаты. По измеренным координатам определяется форма, взаимное расположение, геометрия детали. Результаты измерений представляются графически в виде протокола произвольной формы, также возможно произвести статистическую обработку результатов измерений.
Всего листов 5
КИМ серий Daisy, ML, MGH оснащены программным обеспечением Powerlnspect. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (идентификационный номер ПО) | Цифровой идентификатор ПО | Другие идентификационные данные (если имеются) |
| PowerInspect | PI 20x.SP1 | Ключ программного обеспечения | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является программный ключ. HASP (программа, направленная на борьбу с нарушением авторских прав (на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения PowerInspect соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1. Серия Daisy (модификация Daisy)_
| Модификация КИМ | Daisy | ||||||||
| Типоразмеры | 564 | 686 | 8106 | 10128 | 10158 | 10208 | 121510 | 12Y10 | |
| Координатные перемещения по осям, мм | X | 500 | 600 | 800 | 1000 | 1000 | 1000 | 1200 | 1200 |
| Y | 600 | 800 | 1000 | 1200 | 1500 | 2000 | 1500 | XY | |
| Z | 400 | 600 | 600 | 800 | 800 | 800 | 1000 | 1000 | |
| Щуп | Renishaw MCP, MH20i ручные | ||||||||
| Разрешение, мкм | 0,5 | ||||||||
| Пределы допускаемой абсолютной объемной погрешности, MPEe, ±, мкм (L-измеряемая длина в мм), мкм | 2,2+ L/300 | 0 0 3/ + ,4 ,2 | 0 0 3/ + ,5 ,2 | 0 0 3/ + ,9 ,2 | 0 0 3/ + ,9 ,2 | 0 0 3/ + ,9 ,2 | 0 0 3/ + ,6 3, | 0 0 3/ + ,6 3, | |
| Пределы допускаемой абсолютной погрешности касания, мкм | ±2,2 | ±2,4 | ±2,5 | ±2,9 | ±2,9 | ±2,9 | ±3,6 | ±3,6 | |
| Допустимая масса детали, кг | 500 | 800 | 1000 | 1500 | 1800 | 2000 | 2200 | 2200 | |
| Масса, не более, кг | 550 | ||||||||
| Габаритные размеры, не более, мм -длина; -ширина; -высота | 1046 958 2235 | ||||||||
Таблица 2. Серия Daisy (модификация Daisy-HA)
| Модификация КИМ | Daisy-HA | ||||||
| Типоразмеры | 564 | 686 | 8106 | 10128 | 10158 | 10208 | |
| Координатные перемещения по осям, мм | X | 500 | 600 | 800 | 1000 | 1000 | 1000 |
| Y | 600 | 800 | 1000 | 1200 | 1500 | 2000 | |
| Z | 400 | 600 | 600 | 800 | 800 | 800 | |
| ЩУп | Renishaw MCP, MH20i ручные | |||||
| Разрешение, мкм | 0,5 | |||||
| Пределы допускаемой абсолютной объемной погрешности, MPEe, ±, мкм (L-измеряемая длина в мм) | о о m + СО | 0 0 СП + ,5 | 0 0 СО + О, | 2,2+ L/300 | 0 0 3/ + ,2 ,2 | 0 0 3/ + ,2 ,2 |
| Пределы допускаемой абсолютной погрешности касания, мкм | ±1,3 | ±1,5 | ±1,7 | ±2,2 | ±2,2 | ±2,2 |
| Допустимая масса детали, кг | 500 | 800 | 1000 | 1500 | 1800 | 2000 |
| Масса, не более, кг | 550 | |||||
| Г абаритные размеры, не более, мм -длина; -ширина; -высота | 1046 958 2235 | |||||
Таблица 3. Серия ML
| Модификация КИМ | M] | ML-HA | |||||||
| Типоразмеры | 121510 | 152010 | 122512 | 153512 | 121510 | 152010 | 122512 | 153512 | |
| Координатные перемещения по осям, мм | X | 1200 | 1500 | 1200 | 1500 | 1200 | 1500 | 1200 | 1500 |
| Y | 1500 | 2000 | 2500 | 3500 | 1500 | 2000 | 2500 | 3500 | |
| Z | 1000 | 1000 | 1200 | 1200 | 1000 | 1000 | 1200 | 1200 | |
| Щуп | TP20 | TP200, SP25 | |||||||
| Разрешение, мкм | 0,5 | ||||||||
| Пределы допускаемой абсолютной объемной погрешности, МРЕе, ±, мкм (L-измеряемая длина в мм) | 3,0+L/250 | 3,6+L/200 | 3,9+L/200 | 4,2+L/200 | 0 3 3/ + ,3 2, | 0 3 3/ + ,5 2, | 2,8+L/300 | 3,0+L/300 | |
| Пределы допускаемой абсолютной погрешности касания, мкм | ±3,8 | ±4,5 | ±4,8 | ±5,0 | ±2,3 | ±2,5 | ±2,8 | ±3,0 | |
| Допустимый вес детали, кг | 1600 | 2400 | 1600 | 2400 | |||||
| Габаритные размеры, не более, мм -длина; -ширина; -высота | 2398 2550 3639 | 2698 3050 3639 | 2398 3550 4039 | 2698 4550 4039 | 2398 2550 3639 | 2698 3050 3639 | 2398 3550 4039 | 2698 4550 4039 | |
Таблица 4. Серия MGH
| Модификация КИМ | MGH | ||||
| Типоразмеры | 786 | 8106 | 10128 | 121510 | |
| Координатные перемещения по осям, мм | X | 700 | 800 | 1000 | 1200 |
| Y | 800 | 1000 | 1200 | 1500 | |
| Z | 600 | 600 | 800 | 1000 | |
| Щуп | PH10T, TP200 | ||||
| Разрешение, мкм | 0,1 | ||||
| Пределы допускаемой абсолютной объемной погрешности, MPEe, ±, мкм (L-измеряемая длина в мм) | 1,2+L/400 | 1,2+L/350 | 1,5+L/350 | 1,8+L/350 |
| Пределы допускаемой абсолютной погрешности касания, мкм | ±1,5 | ±1,5 | ±1,8 | ±2,0 |
| Допустимый вес детали, кг | 500 | 700 | ||
| Масса, кг | 4850 | 5000 | 6500 | 7500 |
| Габаритные размеры, не более, мм -длина -ширина -высота | 2220 1580 31270 | 2420 1680 3127 | 2620 1900 3560 | 2920 2150 4000 |
Таблица 5.
| Давление воздуха, МПа | 0,55 |
| Допустимая влажность воздуха, % | от 40 до 70 |
| Напряжение, В | 220 В±10 %, |
| Частота, Гц | 50-60 |
| Температурные градиенты, при которых обеспечиваются заявленные погрешности | (20±2) °С, 1 °С/ч, 2 °С/день |
Знак утверждения типа наносят на специальную табличку на задней панели КИМ методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки машины входит:
| 1. | Трехкоординатная измерительная машина | 1 шт. |
| 2. | Персональный компьютер, монитор, мышь, клавиатура | 1 комп. |
| 3. | Принтер | 1 шт. |
| 4. | Компьютерный стол | 1 шт. |
| 5. | Эталонная сфера | 1 шт. |
| 6. | Измерительная головка | 1 комп. |
| 7. | CD с программным обеспечением версия AC-DMIS EXT | 1 комп. |
| 8. | Руководство по эксплуатации | 1 шт. |
осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки».
Основные средства поверки: - меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011.
Сведения о методе измерений содержатся в документе «Машины трехкоординатные измерительные серий Daisy, ML, MGH. Руководство по эксплуатации».
Всего листов 5
Нормативные и технические документы, устанавливающие требования к машинам трехкоординатным измерительным серий Daisy, ML, MGH
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9 .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
| Зарегистрировано поверок | 36 |
| Поверителей | 6 |
| Актуальность данных | 23.11.2024 |
