Автотопливозаправщики и автоцистерны АТЗ(АЦ)-10, АТЗ(АЦ)-12, АТЗ(АЦ)-14, АТЗ(АЦ)-15, 61063-15

Назначение

Автотопливозаправщики и автоцистерны АТЗ(АЦ)-10, АТЗ(АЦ)-12, АТЗ(АЦ)-14, АТЗ(АЦ)-15 являются транспортными мерами полной вместимости и предназначены для измерения объема, транспортировки и кратковременного хранения нефтепродуктов по ГОСТ 26098-84, а в исполнении с насосом и топливораздаточным оборудованием, также и для заправки автомобилей с одновременным учетом объема выдаваемого нефтепродукта.

Описание

Автотопливозаправщики и автоцистерны АТЗ(АЦ)-10, АТЗ(АЦ)-12, АТЗ(АЦ)-14, АТЗ(АЦ)-15 состоят из следующих основных составных частей: цистерны чемоданной формы, оборудованной заливными горловинами (расширительными отсеками) прямоугольного сечения с указателями уровня налива топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенном в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу); счетчиком жидкости СЖ-ППО-40 (по заказу) с топливораздаточным рукавом и заправочным пистолетом; пеналами с напорно-всасывающими рукавами; ящиком с песком и боксами с огнетушителями.

Варианты исполнения могут отличаться:

-    количеством секций цистерны;

-    способом наполнения: закрытый (нижний налив) или открытый (верхний налив);

-    количеством напорно-всасывающих рукавов;

-    наличием топливораздаточного оборудования.

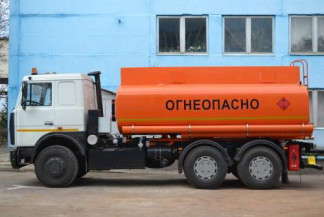

Фотография общего вида

Технические характеристики

Основные метрологические и технические характеристики автотопливозаправщиков и автоцистерн указаны в таблице 1

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на бортике в кормовой части цистерны, фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра, в левом верхнем углу, типографским способом.

Комплектность

В комплект поставки входят:

-    автотопливозаправщик (автоцистерна) - 1 шт.;

-    инструменты и принадлежности - 1 комплект в соответствии с формуляром;

-    руководство по эксплуатации - 1 экз.;

-    формуляр - 1 экз.

Поверка

осуществляется по ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    эталонный счетчик жидкости с пределом относительной погрешности ± 0,15 %;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.

Сведения о методах измерений

При использовании автоцистерн применяется метод прямых измерений, который указан в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам и автоцистернам АТЗ(АЦ)-10, АТЗ(АЦ)-12, АТЗ(АЦ)-14, АТЗ(АЦ)-15

1.    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

2.    ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

3.    ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

4.    ТУ 4521-052-00217254-2015 «Автотопливозаправщики и автоцистерны АТЗ(АЦ)-10, АТЗ(АЦ)-12, АТЗ(АЦ)-14, АТЗ(АЦ)-15. Технические условия».
