Государственный реестр средств измерений

Дефектоскопы вихретоковые для контроля резервуаров FalconWing, 61067-15

61067-15
Дефектоскопы вихретоковые для контроля резервуаров FalconWing, (далее по тексту -дефектоскопы) предназначены для измерения потерянной толщины стенки (глубины дефектов) объектов и координат дефектов, а также для выявления плавного утонения и точечной коррозии.
Карточка СИ
Номер в госреестре 61067-15
Наименование СИ Дефектоскопы вихретоковые для контроля резервуаров
Обозначение типа СИ FalconWing
Изготовитель Компания "TesTex, Inc.", США
Год регистрации 2015
Срок свидетельства 27.04.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Дефектоскопы вихретоковые для контроля резервуаров FalconWing, (далее по тексту -дефектоскопы) предназначены для измерения потерянной толщины стенки (глубины дефектов) объектов и координат дефектов, а также для выявления плавного утонения и точечной коррозии.

Описание

Принцип действия дефектоскопов основан на создании электромагнитного поля в контролируемом изделии и регистрации изменения результирующего магнитного поля непосредственно над зоной дефекта. При использовании токов низкой частоты в объекте контроля формируется однородное магнитное поле, что позволяет одновременно выявлять дефекты как на верхней, так и на внутренней поверхности. Утонение или другой дефект вызывают искажение результирующего магнитного поля или отличие его от поля на бездефектном участке. Данное искажение регистрируется как изменения амплитуды и фазы вихретокового сигнала.

В программном обеспечении дефектоскопов предусмотрено создание калибровочных таблиц зависимости фазы сигнала и глубины дефекта. По этим таблицам проводится анализ дефекта, определяется его тип и измеряется глубина дефекта.

В дефектоскопах предусмотрена возможность создания и сохранения файлов с данными контроля и файлов настроек.

Дефектоскопы выпускаются в двух модификациях: FalconWing и FalconWing S. Приведенные модификации отличаются частотным диапазоном и максимальным допускаемым значением толщины немагнитного покрытия.

Дефектоскопы комплектуются сканерами трех типов: кареткой с 32 преобразователями (Falcon Sr), которая используется для контроля основной части днищ резервуаров, кареткой с 16 преобразователями (Falcon Jr) для сканирования труднодоступных зон и стенок резервуара и кареткой с 96 преобразователями, объедененными в 24 канала по 4 преобразователя в каждом канале (Falcon Wingspan) для повышения производительности контроля.

Определение пройденного расстояния (измерение координат дефектов) осуществляется с помощью кодировщика положения, установленного на сканере.

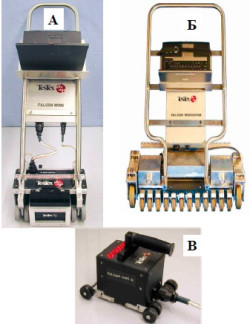

Фотография общего вида дефектоскопов FalconWing приведена на рисунке 1.

Дефектоскопы FalconWing применяются при контроле днищ и стенок резервуаров, а так же для контроля других стальных объектов, используемых в нефтеперерабатывающей и нефтегазовой промышленности, энергетике и других отраслях.

Программное обеспечение

Для установки настроек контроля, сбора и сохранения данных используется ПО WinTank. Для последующей обработки сохраненных данных используется ПО WinData Viewer.

Программное обеспечение дефектоскопов FalconWing выполняет следующие основные функции:

-    запись сигналов в файл для создания базы данных и дальнейшего анализа;

-    создание отчетов в виде цветных дефектограмм с указанием потерянной толщина стенки;

-    вывод на один экран данных по амплитуде и фазе сигнала для одновременного анализа;

-    увеличение области сигнала для детального исследования;

-    построение калибровочных таблиц для измеряется потерянная толщина стенки и определения типа дефекта;

Представление сигналов:

-    в виде графиков амплитуды и фазы по всем каналам;

-    двухмерное отображение в виде С-скана;

-    трехмерное отображение.

Таблица 1

Идентиф икационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

ПО

WinTank

V1.90.68 и выше

-

-

WinDataViewer

V1.90.68 и выше

-

-

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.

Технические характеристики

Таблица 2

Наименование характеристики

Значение

Частотный диапазон Falcon Wing, Гц Falcon Wing S, кГц

От 3 до 25 От 10 до 300

Пределы допускаемого отклонения установки частоты сигнала возбуждения преобразователей, %

± 10

Пределы допускаемой абсолютной погрешности измерения потерянной толщины стенки, % толщины стенки

± 5

Разрешающая способность по уровню 0,5 высоты сигнала, мм

10

Разрешающая способность по уровню 0,7 высоты сигнала, мм

5

Пределы допускаемой относительной погрешности измерения расстояния кодировщиком положения в диапазоне от 0,01 до 10 м, %

± 2

Контроль через немагнитное покрытие толщиной, мм, не более

FalconWing

FalconWing S

6

12,7

Питания осуществляется от сети переменного тока

-    напряжением, В

-    частотой, Гц

или от аккумуляторной батареи

-    напряжением, В

110/220

50/60

12

Количество каналов

Система FalconWing

Сканер Falcon Sr

32

Сканер Falcon Jr

16

Сканер Falcon Wingspan

24

Система FalconWing S

16

Ширина области сканирования, мм

Система FalconWing

Сканер Falcon Sr

330

Сканер Falcon Jr

102

Сканер Falcon Wingspan

610

Система FalconWing S

356

Условия эксплуатации:

- температура окружающего воздуха, °С

От минус 20 до плюс 65

- относительная влажность воздуха при температуре +25°С, %

До 80

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель электронного блока дефектоскопа Falcon Wing методом наклеивания этикетки и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 3

Наименование и условное обозначение

Количество

Блок электронный

1 шт.

Программное обеспечение

1 диск

32-х канальный сканер Falcon Sr *

1 шт.

24-х канальный сканер Falcon Wingspan *

1 шт.

16-ти канальный сканер Falcon Jr *

1 шт.

Кодировщик положения **

1 шт.

Кабель для последовательного порта

1 шт.

Кабель для подключения каретки Falcon Sr длиной 30,5 см *

1 шт.

Кабель для подключения каретки Falcon Wingspan *

1 шт.

Кабель для подключения каретки Falcon Jr длиной 15,25 м *

1 шт.

Кабель питания

1 шт.

Ключ HASP

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

* - В соответствии с заказом потребителя

** - При комплектации сканерами Falcon Sr или Falcon Wingspan

Поверка

осуществляется согласно методике поверки МП 011.Д4-15 «ГСИ. Дефектоскопы вихретоковые для контроля резервуаров FalconWing. Методика поверки», утвержденной ФГУП «ВНИИОФИ» в апреле 2015 года.

Основные средства поверки:

1    Осциллограф цифровой TDS2012В (Госреестр № 32618-06).

2    Комплект мер дефектов для вихретоковых дефектоскопов TST: мера TST 003 (Госреестр № 42594-09).

3    Штангенциркуль ТТТЦ-Т-135-0,1.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Дефектоскоп вихретоковый для контроля резервуаров FalconWing. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к дефектоскопам вихретоковым для контроля резервуаров FalconWing

1    ГОСТ Р ИСО 15549-2009 «Контроль неразрушающий. Контроль вихретоковый. Основные положения»;

2    Техническая документация фирмы TesTex, Inc США.
