| Номер в госреестре | 61070-15 |
| Наименование СИ | Установки измерения диэлектрических потерь жидких диэлектриков |
| Обозначение типа СИ | ТАНГЕНС 3м-3-МОЛНИЯ |
| Изготовитель | ООО "Молния-Белгород", г.Белгород |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС 3м-3-МОЛНИЯ» (далее по тексту - установки) предназначены для измерения тангенса угла диэлектрических потерь трансформаторного масла и других жидких диэлектриков.
Принцип действия установок основан на аналого-цифровом преобразовании входных сигналов, обработке и передаче данных через интерфейсы под управлением встроенного микроконтроллера.
Установки измеряют тангенс угла диэлектрических потерь tg5; напряжение переменного тока U, приложенное к измерительной ячейке; температуру пробы жидкого диэлектрика; индицирует диэлектрическую проницаемость пробы жидких диэлектриков 8, электрическую емкость пробы жидких диэлектриков С.
Установки включают в свой состав:
- модуль управления с клавиатурой и жидкокристаллическим индикатором;
- модуль нагревателя (термостата);
- измерительный модуль, совмещенный с регулятором температуры и напряжения. Установки могут работать с тремя разными ячейками, параметры которых
сохраняются в энергонезависимой памяти и доступны для просмотра из меню. Тип ячейки -трехзажимная.
Все действия по управлению процессом измерения осуществляются с помощью 4-х кнопочной клавиатуры и 4-х строчного индикатора.
Установки оборудованы блокировкой, исключающей возможность подачи высокого напряжения при открытой крышке термостата. Источник высокого напряжения содержит цепи защиты от перегрузки.

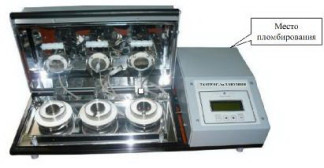

Внешний вид установок и место пломбирования представлены на рисунке 1.
Характеристики встроенного программного обеспечения (ПО) установок приведены в таблице 1.
Встроенное программное обеспечение (ПО) СИ может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Конструкция установки исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, т.к. отсутствует программно-аппаратный интерфейс связи.
Таблица 1- Характеристики программного обеспечения (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатор-тора ПО |
| Встроенное | - | - | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Высокий» в соответствии с правилами Р 50.2.077-2014.
Диапазоны измеряемых величин, технические характеристики, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
Метрологические характеристики нормированы с учетом влияния программного
обеспечения.
_Таблица 2- Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений тангенса угла диэлектрических потерь | от 0,0001 до 0,3 |
| Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь | ± (5-10-4 + 0,05 •tgSx) |
| Диапазон измерения и воспроизведения среднеквадратического значения напряжения при частоте (50 ± 0,5) Гц, кВ | от 1 до 2 |
| Пределы допускаемой относительной погрешности измерения среднеквадратического значения напряжения при частоте (50 ± 0,5) Гц, % | ± 3,0 |
| Диапазон измерения электрической емкости, пФ | от 5 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерения электрической емкости при частоте (50 ± 0,5) Гц, пФ | ± 1,5 + 0,01-Сх |
| Рабочая температура в ячейке, ... °С | 90 ± 1,5 |
| Диапазон времени нагрева до 90 °С, мин | 80 ± 20 |
| Напряжение питающей сети переменного тока, В | 220 ± 22 |
| Частота сети переменного тока, Гц | от 49,5 до 50,5 |
| Потребляемая мощность, кВ-А, не более | 0,65 |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 670x330x115 |
| Масса, кг, не более | 21 |
| Объем измерительной ячейки, см3, не более | 60 ± 2 |
| Средняя наработка на отказ, ч | 4000 |
| Средний срок службы, лет | 10 |
| Примечание: Сх - измеренная электрическая емкость жидких диэлектриков; tg5x - измеренное значение тангенса угла диэлектрических потерь | |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды (в пределах рабочих условий применения), на каждые ± 10 °С составляют 0,1 пределов основной абсолютной погрешности при измерении электрической емкости и тангенса угла диэлектрических потерь.
Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха 80 % при 25 °С;
- атмосферное давление от 84 до 106 кПа.
Рабочие условия применения:
- температура окружающего воздуха от 10 до 35 °С;
- относительная влажность воздуха не более 80 % при плюс 30 °С;
- атмосферное давление от 70 до 106,7 кПа.
Знак утверждения типа наносят на лицевую панель установки методом термопечати или трафаретной печати; на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки приведён в таблице 3.
Таблица 3- Комплектность поставки
| Наименование | Обозначение | Кол-во |
| 1. Установка измерения тангенса угла диэлектрических потерь жидких диэлектриков | «Тангенс-3М-3- Молния» | 1 |
| 2. Ячейка измерительная | - | 3 |
| 6. Ячейка образцовая трехзажимного типа | ЯОИ-3 | 11) |
| 3. Провод соединительный высоковольтный | - | 1 |
| 4. Кабель сетевой | - | 1 |
| 5. Провод заземления | - | 1 |
| 6. «Установка измерения диэлектрических потерь жидких диэлектриков «Тангенс-3 м-3-Молния»». Руководство по эксплуатации | Тангенс 3м-3-МОЛНИЯ-00.00.00РЭ | 1 |
| 7. Тара упаковочная | - | 1 |
| Примечание: 1) - поставляется по требованию Заказчика | ||
осуществляется в соответствии с документом МП 61070-15 «Установки измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС 3м-3-МОЛНИЯ». Методика поверки», утверждённому ФГУП «ВНИИМС» в апреле 2015 года.
Основные средства поверки приведены в таблице 4.
Таблица 4 - Основные средства поверки
| Наименование, обозначение | Тип | Г осреестр № |
| Киловольтметр | С511 | 4551-74 |
| Мост переменного тока высоковольтный автоматический | СА 7100-1 | 21884-13 |
| Калибратор многофункциональный цифровой | Additel 223R | 54357-13 |
Сведения приведены в руководстве по эксплуатации
Тангенс 3м-3-МОЛНИЯ- 00.00.00РЭ.
Нормативные и технические документы, устанавливающие требования к установкам измерения диэлектрических потерь жидких диэлектриков
«ТАНГЕНС 3м-3-МОЛНИЯ»:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 6581-75 «Материалы электроизоляционные жидкие. Методы электрических испытаний».
3. ТУ 4221-008-83591955-2015 «Установки измерения диэлектрических потерь жидких диэлектриков «ТАНГЕНС 3м-3-МОЛНИЯ».
