Анализаторы аэрозоля KANOMAX мод. 3521, 3522, 61071-15

Назначение

Анализаторы аэрозоля KANOMAX моделей 3521, 3522 (далее - анализаторы) предназначены для измерения массовой концентрации аэрозольных частиц различного происхождения в воздухе.

Описание

Принцип действия анализаторов - пьезобалансный. Заряженные в поле коронного разряда аэрозольные частицы осаждаются на поверхность пьезоэлемента, который включен в цепь генератора высокочастотных электрических колебаний. При осаждении происходит изменение частоты колебаний пьезоэлемента, которое функционально связано с массой частиц. Значение массовой концентрации аэрозольных частиц определяется как отношение массы частиц к объёму отобранной пробы.

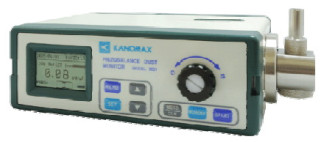

Конструктивно анализаторы состоят из одного блока (рис. 1). Отбор анализируемой пробы осуществляется встроенным насосом. Для предотвращения загрязнения пьезоэлемента осуществляется его механическая чистка при помощи специальной губки на подложке.

Анализаторы позволяют проводить измерения массовой концентрации аэрозольных частиц различных фракций. Выбор анализируемой фракции определяется сменной насадкой, устанавливаемой на импактор, входящий в состав пробоотборного тракта анализатора, для частиц с размерами: менее 10 мкм (до 98 %), менее 4 мкм (до 50 %), менее 2,5 мкм (до 50 %).

Анализаторы модели 3522 отличаются от модели 3521 наличием в комплекте поставки третей сменной насадки - для частиц с диаметрами менее 2,5 мкм.

Анализаторы оснащены цифровым интерфейсом RS232.

Программное обеспечение

Анализаторы имеют встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для установки времени отбора пробы аэрозоля, записи и хранения результатов измерений, передачи результатов на внешние устройства и т.д. Автономное ПО используется для отображения и обработки результатов.

К метрологически значимой части встроенного ПО относится всё ПО, автономного ПО -файл «Piezobalance Dust Monitor Software.exe».

Анализаторы имеют «средний» уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО представлены в таблице 1.

При нормировании метрологических характеристик анализаторов учтено влияние ПО. Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Технические характеристики

1.    Диапазон показаний массовой концентрации аэрозоля, мг/м

от 0 до 10 от 0,1 до 10

±20

1±0,05

180x150x65

2.4 9,6

1.5

4.5

от 0 до 40 от 15 до 98 от 84 до 106,7 5000 5

2.    Диапазон измерений массовой концентрации аэрозоля, мг/м

3.    Пределы допускаемой относительной погрешности измерения массовой концентрации, %

4.    Объёмный расход отбираемой пробы, дм3/мин

5.    Г абаритные размеры (Д х Ш х В), мм

6.    Масса, кг

7.    Электрическое питание (Ni-МН аккумулятор), В

8.    Потребляемая мощность, В • А

9.    Время непрерывной работы, ч, не более

10.    Условия эксплуатации:

0/^

•    диапазон температуры окружающей среды, С

•    диапазон относительной влажности, %

•    диапазон атмосферного давления, кПа

11.    Средняя наработка на отказ, ч

12.    Средний срок службы, лет

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и в виде наклейки на заднюю панель корпуса анализатора.

Комплектность

Комплектность поставки анализаторов аэрозоля KANOMAX моделей 3521, 3522 приведена в таблице 2.

Поверка

осуществляется по документу МП-242-1634-2015 «Анализаторы аэрозоля KANOMAX моделей 3521, 3522. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»

30.04.2015 г.

Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ±10 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на анализаторы аэрозоля KANOMAX

Нормативные и технические документы, устанавливающие требования к анализаторам аэрозоля KANOMAX

Техническая документация фирмы-изготовителя.
