Государственный реестр средств измерений

Твердомеры Виккерса VH1150, 61078-15

61078-15
Твердомеры Виккерса VH1150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-12007.
Карточка СИ
Номер в госреестре 61078-15
Наименование СИ Твердомеры Виккерса
Обозначение типа СИ VH1150
Изготовитель "ITW Test & Measurement GmbH", Германия
Год регистрации 2015
Срок свидетельства 14.07.2021
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры Виккерса VH1150 (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-12007.

Описание

Принцип действия твердомеров основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка и пересчетом значения длин диагоналей в значения твёрдости по Виккерсу (HV).

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Твердомеры могут быть оснащены персональным компьютером, программное обеспечение которого позволяет автоматически находить отпечаток и определять значение твердости, а также моторизованным столиком.

Доступ к метрологически значимой части ограничен конструкцией твердомеров. Внешний вид твердомеров с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.

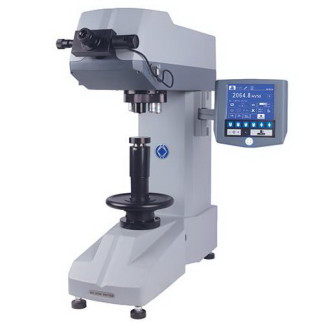

Рисунок 1 - Внешний вид твердомеров

Программное обеспечение

Встроенное программное обеспечение (ПО) используется для управления работой твердомеров, записью, хранением и статистической обработки результатов измерений. Внешнее ПО для вынесенного компьютера поддерживает все функции встроенного ПО в расширенном варианте. Дополнительно оно позволяет автоматически распознавать отпечаток, измерять длины диагоналей и вычислять значение твердости, а также строить графики, формировать отчеты.

Идентификационные признаки (данные) ПО приведены в таблице 1. Таблица 1

Идентификационные данные (признаки)

г

начение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

Wilson

Diamet

Minuteman

Номер версии (идентификационный номер) ПО

v 1.1 и выше

v 1.0 и выше

v 4.0 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

-

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Технические характеристики

Испытательные нагрузки по шкалам Виккерса, Н.......................2,942; 4,903; 9,807; 19,61; 29,42;

............................................................................................................49,03; 98,07; 196,1; 294,2; 490,3.

Пределы допускаемой относительной погрешности нагрузки, %.......................................± 1,0.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,3;.......................от 50 до 1000.

Диапазон измерений твердости по шкалам Виккерса (HV), HV 0,5; HV 1; HV 2;

HV 3; HV 5; HV 10; HV 20; HV 30; HV 50................................................................от 50 до 1500.

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 2. Таблица 2

Обозначение шкалы

Интервалы измерений твёрдости HV

твёрдости

100±

200±

300±

400±

500±

600±

700±

800±

900±

1225±

50

50

50

50

50

50

50

50

50

275

Пределы допускаемых абсолютных погрешностей твердомеров, HV (±)

HV 0,3

6

12,5

21

31,5

44

58,5

75

85

104,5

165

HV 0,5

4,5

12,5

17,5

27

33

45,5

52,5

68

76

165

HV 1

4,5

10

14

18

27,5

32,5

37,5

51

57

120

HV 2

4,5

7,5

10,5

18

22

26

30

34

47,5

90

HV 3

4,5

7,5

10,5

13,5

16,5

26

30

34

38

75

HV 5

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

38

60

HV 10

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

45

HV 20

4,5

7,5

10,5

13,5

16,5

19,5

22,5

25,5

28,5

45

HV 30

4,5

7,5

7

9

11

13

15

17

19

30

HV 50

4,5

7,5

7

9

11

13

15

17

19

30

Рабочие условия применения:

-    температура окружающего воздуха ,оС..........................................................от 10 до 35;

-    относительная влажность окружающего воздуха, не более, %...................................80.

Напряжение питания от сети переменного тока частотой (50±1) Гц, В _ _ _ _220±22. Габаритные размеры, мм, не более:

-    длина.......................................................................................................................625;

-    ширина .................................................................................................................235;

-    высота......................................................................................................................760.

Масса, кг, не более.....................................................................................................75.

Габаритные размеры рабочего пространства, мм, не менее:

-    ширина    160;

-    высота    210.

Знак утверждения типа

наносится на корпус твердомера в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

В комплект поставки входят:

твердомер VH1150..........................................................................................................1 шт.;

персональный компьютер (по заказу)...........................................................................1 шт.;

моторизованный столик (по заказу)..............................................................................1 шт.;

наконечник - алмазная пирамида Виккерса................................................................ 1 шт.;

объектив 10х .................................................................................................................1 шт.;

объектив 20х ..................................................................................................................1 шт.;

руководство по эксплуатации VH1150 - 01 РЭ.............................................................1 шт.

Поверка

осуществляется по ГОСТ Р 8.695-2009 «ГСИ. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

Основные средства поверки:

эталонные меры твёрдости с метрологическими характеристиками 2 разряда по ГОСТ 9031-75 со значениями: (250±50) HV; (450±75) HV; (800±50) HV.

Сведения о методах измерений

Твердомеры Виккерса VH1150. Руководство по эксплуатации. VH1150- 01 РЭ.

Нормативные и технические документы, устанавливающие требования к твердомерам Виккерса VH1150

1    ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования».

2    ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения».

3    ГОСТ Р 8.695-2009 «Государственная система обеспечения единства измерений. Металлы и сплавы. Измерения твёрдости по Виккерсу. Часть 2. Поверка и калибровка твердомеров».

4    ГОСТ 8.063-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса».

5    Техническая документация изготовителя.
