| Номер в госреестре | 61081-15 |
| Наименование СИ | Станции актинометрические |
| Обозначение типа СИ | СФ-14 |
| Изготовитель | ОАО "Пеленг", Беларусь, г.Минск |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции актинометрические СФ-14 (далее - станции) предназначены для измерений радиационных параметров земной поверхности, сбора и обработки полученной информации. Станции устанавливаются на метеорологической площадке и эксплуатируются в непрерывном или периодическом режимах измерений.
Принцип действия станций основан на поступлении сигналов от датчиков (первичных преобразователей характеристик среды, установленных на открытом воздухе) на соответствующие измерительные устройства, находящиеся в блоках электронных трехканальных, где обрабатываются и преобразовываются в цифровую информацию и отправляются по модемной линии на блок сопряжения. Далее происходит передача информации на ПЭВМ.
Одновременно оператор производит ручной ввод параметров, не измеряемых автоматически, а также другой информации, необходимой для получения актинометрических величин.
В состав станции входят:
1) датчики:
- три пиранометра «Пеленг СФ-06» (номер гос. реестра 26397-04);
- актинометр «Пеленг СФ-12» (номер гос. реестра 36541-07);
- балансомер «Пеленг СФ-08» (номер гос. реестра 32842-12);
2) два блока электронных трехканальных (6251.02.50.000);
3) блок сопряжения (6435.08.02.000);
4) блок питания (6271.00.02.000);
5) коробка соединительная (6271.00.01.000);
6) комплект монтажных частей (6271.01.00.000);
7) персональная электронно-вычислительная машина (далее - ПЭВМ).
Блок сопряжения непосредственно подключается к ПЭВМ по стандартному интерфейсу RS232/485.
На ПЭВМ происходит обработка информации, расчет косвенных дополнительных параметров и запись информации на жесткий диск в архивные каталоги. После обработки информация отображается на мониторе в виде мнемосхемы соответствующей программы станции актинометрической СФ-14.

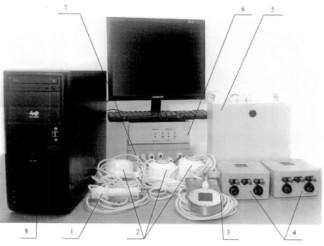

Внешний вид станции представлен на рисунке 1.
Комплектация станции производится готовыми изделиями (ПЭВМ, модемы, датчики), маркировку и пломбирование которых осуществляет изготовитель согласно технической документации на них.
Знак поверки станции наносится на верхнюю панель блока питания.
1 - актинометр, 2 - пиранометры, 3 - балансомер, л - блоки1 электронные.
5 - блок питаний, 6 - блок сопряжения 7 - коробка соединительная.
S - ПЭВМ;
Рисунок 1. Общий вид станции актинометрической СФ-14.
Станции актинометрические СФ-14 имеют автономное программное обеспечение 1530.100230519.6271-01. ПО является полностью метрологически значимым.
Автономное ПО установлено на ПК и позволяет работать с базами данных, осуществлять обмен данными между БОЭ и ПЭВМ, проводить прием, регистрацию, обработку, хранение и отображение данных, поступающих от первичных преобразователей характеристик среды.
Идентификационные данные программного обеспечения Таблица 1_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «sf 14.exe» |
| Номер версии (идентификационный номер) ПО | 1.0 |
| Цифровой идентификатор ПО* | 4D97CE1A |
| Другие идентификационные данные (если имеются) | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствие с Р 50.2.077-2014: средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
| Наименование характеристики | Значения характеристики |
| Диапазон измерений прямой солнечной радиации, кВт/м | от 0,04 до 1,1 |
| Пределы допускаемой относительной погрешности измерений прямой солнечной радиации, % | ± 4 |
| Диапазон измерений суммарной солнечной радиации, кВт/м | от 0,01 до 1,6 |
| Пределы допускаемой относительной погрешности измерений суммарной солнечной радиации, % | ± 11 |
| Диапазон измерений отраженной солнечной радиации, кВт/м | от 0,01 до 1,6 |
| Пределы допускаемой относительной погрешности измерений отраженной солнечной радиации, % | ± 11 |
| Диапазон измерений рассеянной солнечной радиации, кВт/м | от 0,01 до 1,6 |
| Пределы допускаемой относительной погрешности измерений рассеянной солнечной радиации, % | ± 11 |
| Диапазон измерений радиационного баланса без прямой радиации, кВт/м2 | от минус 0,7 до 1,1 |
| Пределы допускаемой относительной погрешности измерений радиационного баланса без прямой радиации, % | ± 15 |
| Напряжение питания сети переменного тока, В | 230 ± 23 |
| Частота сети переменного тока, Гц | 50 ± 1 |
| Максимальная потребляемая мощность, не более, В-А | 30 |
| Средняя наработка на отказ, ч | 1000 |
| Средний срок службы, лет | 6 |
| Габаритные размеры, мм, не более - блок питания; - коробка соединительная | 127x360x300 120x260x193 |
| Масса, кг, не более - блок питания; - коробка соединительная | 10,0 3,0 |
| Условия эксплуатации пиранометров, балансомера, актинометра, блоков электронных трехканальных, коробки соединительной: - температура воздуха, °C; - относительная влажность воздуха, %, не более | от минус 50 до 50 98 при температуре 25 °C |
| Условия эксплуатации блока сопряжения, блока питания, ПЭВМ: -температура воздуха, °C; -относительная влажность воздуха, %, не более | от 1 до 40 80 при температуре 25 °C |
наносится на табличку, располагаемую на верхней панели блока питания, выполненную фотохимическим методом, и на руководство по эксплуатации типографическим способом.
Таблица 3
| Обозначение | Наименование | Кол. | Примечание |
| 6265.00.00.000-01 | Актинометр «Пеленг СФ-12» | 1 | Ty BY 100230519.185-2007 |
| 6251.00.00.000-01 | Пиранометр «Пеленг СФ-06» | 3 | Ty РБ 100230519.174-2003 |
| 6256.00.00.000-01 | Балансомер Пеленг СФ-08 | 1 | ТУ ВY 100230519.179-2008 |
| 6435.08.02.000 | Блок сопряжения | 1 | ТУ РБ 07526946.132-99 |
| 6251.02.50.000 | Блок электронный трехканальный | 2 | ТУ РБ 100230519.174-2003 |
| Обозначение | Наименование | Кол. | Примечание |
| 6271.01.00.000 6251.04.00.200 6251.04.00.200 6251.04.00.300 | Комплект монтажных частей в составе: Стяжка MCV-100 Кабель OLFLEX 440P 0012 839 4Gx1,5 Кабель OLFLEX- SEPVO-FD 770CP 0036 901 4x2x0,25 Комплект монтажных частей: (состав одного комплекта): Кабель питания Кабель №1 | 1 5 1 1 2 1 1 | Длина определяется заказчиком Длина определяется заказчиком |
| 6271.02.00.000 | Комплект тары | 1 | |
| Персональная электронновычислительная машина (ПЭВМ) | 1 | Уточняется при заказе | |
| 1530.100230519.6271 -01 | Программное обеспечение (ПО) | 1 | Диск DVD-RW |
| 6271.00.01.000 | Коробка соединительная | 1 | |
| 6271.00.02.000 | Блок питания | 1 | |
| Расширитель портов uPCI-200LI-SI | 1 | ||
| Источник бесперебойного питания 800 VA | 1 | Уточняется при заказе | |
| Операционная система Windows | 1 | Диск DVD или предустановлена на ПВЭМ | |
| 6271.00.00.000 РЭ | Руководство по эксплуатации | 1 | |
| 6271.00.00.000 ПС | Паспорт | 1 | |
| МРБ МП.2103-2010 | Методика поверки* | 1 | |
| 6271.00.00.000 ВЭ | Ведомость эксплуатационной документации | 1 |
* Допускается комплектовать с РЭ
Примечание - Комплектность при заказе определяется договором поставки.
осуществляется по методике МРБ МП.2103-2010 «Станция актинометрическая СФ-14. Методика поверки», утвержденной Бел ГИМ 09.12.2010 г.
Перечень эталонов, необходимых для поверки:
- калибратор-вольтметр универсальный В1-28, диапазон измерений от 0,05 до 26 мВ, погрешность (3 10-5 U+2 10-5 им) В.
приведены в руководстве по эксплуатации 6271.00.00.000 РЭ.
Нормативные и технические документы, устанавливающие требования к станциям актинометрическим СФ-14
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 8.195-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн 0,25 - 25,00 мкм; силы излучения и энергетической освещенности в диапазоне длин волн 0,2 - 25,0 мкм.
3. ТУ ВY 100230519.192-2009 «Станции актинометрические СФ-14. Технические условия».
