Номер в госреестре | 61082-15 |
Наименование СИ | Тесламетры-веберметры универсальные |
Обозначение типа СИ | ТПУ-2В |
Изготовитель | ООО "Завод электронной техники", г.Москва; ЗАО "НПЦентр", г.Москва (срок свидетельства: 14.07.2021 г.) |
Год регистрации | 2015 |
Срок свидетельства | 14.07.2025 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Тесламетры-веберметры универсальные ТПУ-2В (далее по тексту - тесламетры-веберметры) предназначены для измерения магнитной индукции постоянных магнитных полей, максимальных значений магнитной индукции переменных и импульсных магнитных полей, потокосцепления с подключенной к прибору измерительной катушкой, магнитного потока через измерительную катушку.
Тесламетры-веберметры ТПУ-2В могут применяться при точных исследованиях магнитных полей, создаваемых магнитными системами и электрическими аппаратами различного назначения, и при измерениях магнитных характеристик магнитных материалов в замкнутой и разомкнутой цепи.
Работа тесламетра-веберметра в режиме измерений магнитной индукции основана на преобразовании составляющей вектора магнитной индукции, перпендикулярной плоскости первичного измерительного преобразователя, в электрический сигнал. Работа тесламетра-веберметра в режиме измерений магнитного потока (потокосцепления) основана на цифровом интегрировании за заданный отрезок времени ЭДС самоиндукции, которая наводится в измерительной катушке при изменении магнитного потока, сцепляющегося с витками катушки.
В состав тесламетра-веберметра входят электронный блок, блок усилителя и измерительные зонды «С» (с преобразователем Холла и цилиндрической рабочей частью), «М» (с преобразователем Холла и плоской рабочей частью), «И» (с измерительной катушкой и плоской рабочей частью).
В приборе реализованы цифровые методы обработки измерительного сигнала, в т.ч. его интегрирование.
Тесламетры-веберметры имеют возможность дистанционного управления от внешнего компьютера через интерфейс USB.
Пломба в виде номерной наклейки наносится на головку одного из винтов крепления верхней панели к корпусу.

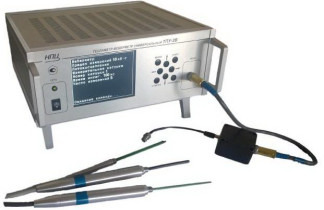

Внешний вид тесламетра-веберметра с указанием места пломбировки приведен на фотографии 1.
Конструкция тесламетров-веберметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные программного обеспечения тесламетров-веберметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения тесламетров-веберметров
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | «Флюкс-У» |
Номер версии (идентификационный номер ПО) | 1.0 |
Цифровой идентификатор ПО | 45305428 |
Другие идентификационные данные (если имеются) | - |
Защита ПО и измерительной информации тесламетров-веберметров от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики тесламетров-веберметров представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики | Значение характеристики |
Вид измеряемого магнитного поля | постоянное, переменное (макс. значения), импульсное |
Диапазон измерений постоянного, переменного и импульсного поля, измерительные зонды «М», «С» на пределах измерений | от 0,01 до 2000 мТл 1; 10; 100 мТл; 1; 10; 100 Тл |
Диапазон показаний, измерительные зонды «М», «С» | от 1 мкТл до 100 Тл |
Пределы допускаемой относительной погрешности измерений, %: - магнитной индукции от 0,01 до 20 мТл постоянного магнитного поля, зонды «М», «С» - магнитной индукции свыше 20 до 2000 мТл постоянного магнитного поля, зонд «М» - магнитной индукции свыше 20 до 400 мТл постоянного магнитного поля, зонд «С» - магнитной индукции свыше 400 до 2000 мТл постоянного магнитного поля, зонд «С» - максимальных значений переменных и импульсных магнитных полей в нормальной области частот от 5 до 2000 Гц | 5 = ± [0,5 + 0,1(Вп/Ви - 1)] 5 = ± [0,5 + 0,05(Вп/Ви - 1)] 5 = ± [0,5 + 0,05(Вп/Ви - 1)] 5 = ± 0,5(Ви/400) 50 = ± [1,0 + 0,1 (Вп/Ви - 1)] |
Рабочая область частот магнитной индукции переменного магнитного поля, зонды «М», «С» | от 2 до 5 кГц |
Пределы дополнительной допускаемой относительной погрешности измерений переменного магнитного поля в рабочей области частот 5доп, % | 5доп = ± [1,5(f - 2)] |
Диапазон измерений переменного поля, зонд «И» на пределах измерений в диапазоне частот Примечание - На частотах f измеряемого магнитного поля верхнее и нижнее значения диапазона измерений определяются путем умножения на коэффициент 0,05/f | от 0,01 до 1000 мТл 1; 10; 100 мТл; 1; 10; 100 Тл от 0,01 до 10 кГц |
Пределы допускаемой относительной погрешности измерений 5, %, зонд «И» | 5 = ± [1,0 + 0,1(Вп/Ви - 1)] |
Наименование характеристики | Значение характеристики |
Диапазон измерений потокосцепления на пределах измерений в диапазоне интегрируемых напряжений | от 1 мкВ-с до 10 В-с 0,1; 1; 10; 100 мВ-с; 1, 10 В-с от 1 мкВ до 8 В |
Пределы допускаемой относительной погрешности измерений потокосцепления 5, % | 5 = ± [1,0 + 0,1-СРп/ ¥и - 1)] |
Время интегрирования, которое может устанавливать оператор | 100; 500 мкс; 1; 5; 10; 50; 100; 200; 500 мс; 1; 2; 5; 10; 20; 30; 50 с |
Количество измерений в серии | от 1 до 10 |
Время измерений постоянного магнитного поля, которое может устанавливать оператор | 0,1; 0,8; 1,6; 6,4; 12,8; 25,6 с |
Частотный диапазон обзора спектра при измерениях переменного магнитного поля | 70; 35; 18; 8; 4; 2 кГц |
Минимальная длительность импульсов магнитного поля, которую может устанавливать оператор | 6; 50; 100; 400; 800; 1600 мкс |
Мощность, потребляемая от сети электропитания 220 В, 50 Гц, не более | 40 ВА |
Габаритные размеры не более: блока измерительного (ширина х длина х высота) блока усилителя (ширина х длина х высота) измерительного зонда «С» (диаметр х длина) измерительного зонда «М» (диаметр х длина) измерительного зонда «И» (диаметр х длина) рабочей части зонда «С» (диаметр х длина) рабочей части зонда «М» (ширина х толщина х длина) рабочей части зонда «И» (ширина х толщина х длина) | 345 х 370 х 170 мм 60 х 75 х 40 мм 20 х 275 мм 20 х 300 мм 12 х 200 мм 5,5 х 82 мм 6 х 1,5 х 105 мм 6 х 1,5 х 105 мм |
Масса, не более, в т.ч.: блока измерительного блока усилителя измерительных зондов «М», «С» измерительного зонда «И» | 7,6 кг 6,8 кг 0,25 кг 0,16 кг 0,07 кг |
Рабочие условия применения: температура окружающего воздуха, °C; относительная влажность воздуха, %, не более; атмосферное давление, кПа | от плюс 15 до плюс 25 80, при температуре плюс 25 °С от 70 до 106,7 |
Условия хранения: температура окружающего воздуха, °C; относительная влажность воздуха, %, не более; атмосферное давление, кПа | от минус 25 до плюс 55 95, при температуре плюс 25 °С от 70 до 106,7 |
где Вп - предел измерений магнитной индукции, мТл;
Ви - измеренное значение магнитной индукции, мТл; f - частота измеряемой магнитной индукции, кГц;
¥п - предел измерений потокосцепления, мВ-с;
¥и - измеренное значение потокосцепления, мВ-с.
наносят на титульные листы формуляра и руководства по эксплуатации методом печати и на переднюю панель прибора способом металлографики.
Таблица 3 - Комплект поставки
Обозначение | Наименование | Кол-во, шт. | Примечание |
ТПКЛ.411171.010 | Тесламетр-веберметр универсальный ТПУ-2В. Блок измерительный | 1 | - |
ТПКЛ.411511.011 | Зонд измерительный «С» | 1 | - |
ТПКЛ.411511.013 | Зонд измерительный «М» | 1 | - |
ТПКЛ.411511.015 | Зонд измерительный «И» | 1 | - |
ТПКЛ.411519.011 | Блок усилителя | 1 | - |
ТПКЛ.411519.011МЭ | Кабель блока усилителя | 1 | 0,5 м |
- | Кабель связи с компьютером, интерфейс USB | 1 | 1,8 м |
- | Сетевой кабель электропитания | 1 | 1,8 м |
EV-5850 | Футляр. Водонепроницаемый ударопрочный кейс Everest | 1 | по отдельному заказу |
ТПКЛ.411171.010РЭ | Тесламетр-веберметр универсальный ТПУ-2В. Руководство по эксплуатации (с методикой поверки) | 1 | - |
ТПКЛ.411171.010Ф0 | Тесламетр-веберметр универсальный ТПУ-2В. Формуляр | 1 | - |
- | Свидетельство о первичной поверке | 1 | - |
- | Компакт-диск с ПО «Флюкс-У» | 1 | - |
- | Штекер mini XLR 4P Female | 4 | Подключение измерительных катушек |
0Ю0.480.003ТУ | Вставка плавкая ВП1-1А-250В | 3 | - |
осуществляется по документу ТПКЛ.411171.010МП «. Тесламетры-веберметры универсальные ТПУ-2В. Методика поверки», утвержденному ФБУ «Ростест-Москва» 21 апреля 2015 г.
Перечень основных средств, применяемых при поверке:
- мера магнитной индукции КПВК (рег. № 28317-04). Диапазон магнитной индукции от
0,01 до 20 мТл; неоднородность магнитного поля в сфере 0 30 мм не более ± 0,1 %; рабочий диапазон частот от 0 до 2000 Гц; пределы допускаемой погрешности постоянной ± 0,2 %;
- вольтметр универсальный В7-78/1 (рег. № 31773-06). Пределы измерений постоянного (переменного) напряжения 100 мВ / 1 / 10 / 100 / 1000 (750) В, погрешность 0,004 (0,09) %; пределы измерений постоянного (переменного) тока 10 / 100 мА / 1 / 3 А (1 / 3 А), погрешность 0,05 (0,15) % при частоте от 10 Гц до 20 кГц;
- измеритель магнитной индукции Ш1-9 (рег. № 9335-83). Диапазон измерений от 0,02 до 2 Тл. Пределы относительной допускаемой погрешности измерения однородного стабильного магнитного поля ± (0,01 + 0,1/Визм), %;
- калибратор многофункциональный 5522A, Fluke, (рег. № 51160-12). Погрешность воспроизведения постоянного напряжения 2-10-5-U [В] + 0,1 мкВ. Относительная погрешность воспроизведения напряжения: 1 мкВ - 10 %; 10 мкВ - 1 %; 100 мкВ - 0,1 %.
- генератор-калибратор гармонических сигналов СК6-122 (рег. № 46781-11). Коэффициент гармоник 0,001 %;
7
- частотомер электронно-счетный Ч3-64 (рег. № 9135-83). Нестабильность 1,5-10" .
Методики измерений указаны в документе «Руководство по эксплуатации ТПКЛ.411171.010РЭ».
Нормативные и технические документы, устанавливающие требования к тесламетрам-веберметрам универсальным ТПУ-2В
1. ГОСТ 8.030-2013. ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции.
2. ТУ 4222-001-86487402-2014. Тесламетры-веберметры универсальные ТПУ-2В. Технические условия.
Зарегистрировано поверок | 112 |
Поверителей | 8 |
Актуальность данных | 22.11.2024 |
