Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
| Номер в госреестре | 61084-15 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | ТП |
| Изготовитель | ООО НПП "ЭЛЕМЕР", г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 14.07.2021 |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Преобразователи термоэлектрические ТП (далее - ТП) предназначены для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
ТП представляют собой устройства, использующие термоэлектрический эффект для измерения температуры, состоящие из термочувствительного элемента (далее - термопара) с защитной оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.
ТП изготовляются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001 (ГОСТ 6616-94).
Термочувствительные элементы ТП находятся в защитной арматуре, которая обеспечивает хороший контакт с измеряемой средой и предохраняет их от внешних повреждений.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
Различные способы крепления ТП: неподвижный или подвижный штуцер, свободная установка в патрубке или с помощью резьбового соединения с уплотнением на втулке, предусмотренные конструкцией, обеспечивают универсальность их применения на объектах эксплуатации.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
ТС выпускаются в следующих модификациях: ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-2187Ехё, ТП-1388, ТП-2388, различающихся по конструктивному исполнению. Модификации ТП имеют исполнения: общепромышленное (ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-1388, ТП-2388), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТП-2088А, ТП-2488А, ТП-0198 А), виб-ропрочное (ТП-2088В, ТП-2488В, ТП-0195В, ТП-0198В, ТП-1085В, ТП-2187ЕхёВ, ТП-1388В), вибропрочное и сейсмостойкое (ТП-2088ВС, ТП-2488ВС, ТП-0195ВС, ТП-0198ВС, ТП-1085В, ТП-2187ЕхёВС, ТП-1388ВС), экономичное (ТП-2088Л), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 Х или 1ExdIICT5 Х в зависимости от температуры окружающей среды (ТП-2187Ехd, ТП-2187ЕхdВ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты 0ExiaIICT6 Х (ТП-2088Ех, ТП-2488Ех, ТП-0195Ех, ТП-0295Ех, ТП-0395Ех, ТП-1388Ех, ТП-2388Ех), а также в сочетании перечисленных исполнений.

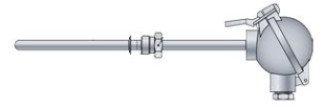

Изображения общего вида ТП представлены на рисунке 1.
-tuft-
ТП-0188
ЕЕ
•С
ТП-0395
ТП-2388
1
ТП-0198
Кабель термопарный или компенсационный
Основные метрологические характеристики ТПприведены в таблицах 1, 2: Таблица 1 - Обозначения модификаций ТП и классы допусков ТП
|
Модификации ТП и их исполнения^ |
Тип ТП (буквенное обозначение НСХ) |
Класс допуска |
|
ТП-2088, ТП-2088Л, ТП-2488, ТП-0295, ТП-2187Ех^ ТП-1388, ТП-2388, ТП-0195, ТП-1085, ТП-0188, ТП-0198, ТП-0395 |
ТХА (К) |
1, 2 или 3 |
|
ТХК (L) |
2 |
|
|
ТЖК (J) |
1 или 2 |
|
|
ТНН (N) |
1, 2 или 3 |
|
|
ТПП (R), ТПП (S) |
1, 2 |
|
|
ТПР (В) |
2 или 3 |
|
|
TBP (A-l), ТВР (А-2) , ТВР (А-3) |
2 или 3 |
|
|
ТХКн (Е) |
1, 2 или 3 |
|
|
ТМК (Т)(**) |
1, 2 или 3 |
|
|
ТМК (М)(**) |
- |
|
|
Примечания: 1 _ (*) Исполнения модификаций: общепромышленное, взрывозащищенное (Ех, Ехd), атомное повышенной надежности (А), вибропрочное (В), вибропрочное, сейсмостойкое (ВС), экономичное (Л) и сочетание перечисленных исполнений (например, АЕх). 2 _ (**) По требованию потребителя. |
||
Таблица 2 - Класс допуска, пределы допускаемого отклонения от НСХ и диапазоны измерений ТП
|
Тип ТП (буквенное обозначение НСХ) |
Класс допуска ТП |
Пределы допускаемых отклонений ТЭДС от НСХ ±At, °С, диапазоны измерений, °С(*) |
|
ТХА (К) |
1 |
1,5 от минус 40 до 375 °С; 0,004 • t св. 375 до 1300 °С. |
|
2 |
2,5 от минус 40 до 333 °С; 0,0075 • t св. 333 до 1300 °С. |
|
|
3 |
0,015 • t от минус 200 до минус 167 °С; 2,5 св. минус 167 до 40 °С. |
|
|
ТХК (L) |
2 |
2,5 от минус 40 до 360 °С; 0,7+0,005- t св.360 до 800 °С. |
|
ТВР (А-1) (**) ТВР (а-2) (**) ТВР (а-3) (**) |
2 |
0,005 • t от 1000 до 1800 °С; |
|
3 |
0,007 • t от 1000 до 1800 °С. |
|
|
ТПП (R) ТПП (S) |
1 |
1,0 от 0 до 1100 °С; 1,0+0,003 • (t - 1100) св. 1100 до 1600 °С. |
|
2 |
1,5 от 0 до 600 °С; 0,0025 • t св. 600 до 1600 °С. |
|
|
ТПР (В) |
2 |
0,0025 • t от 600 до 1800 °С. |
|
3 |
4,0 от 600 до 800 °С; 0,005 • t св. 800 до 1800 °С. |
|
|
ТЖК (J) |
1 |
1,5 от минус 40 до 375 °С; 0,004- t св. 375 до 750 °С. |
|
2 |
2,5 от 0 до 333 °С; 0,0075- t св. 333 до 900 °С. |
|
ТНН (N) |
1 |
1,5 от минус 40 до 375 °С; 0,004 • t св. 375 до 1300 °С. |
|
2 |
2,5 от минус 40 до 333 °С; 0,0075 • t св. 333 до 1300 °С. |
|
|
3 |
0,015 • t от минус 200 до минус 167 °С; 2,5 св. минус 167 до 40 °С. |
|
|
ТХКн (Е) |
1 |
1,5 от минус 40 до 375 °С; 0,004 • t св. 375 до 800 °С. |
|
2 |
2,5 от минус 40 до 333 °С; 0,0075 • t св. 333 до 900 °С. |
|
|
3 |
0,015 • t от минус 200 до минус 167 °С; 2,5 св. минус 167 до 40 °С. |
|
|
ТМК (Т) (***) |
1 |
0,5 от минус 40 до 125 °С; 0,004 • t св. 125 до 350 °С. |
|
2 |
1,0 от минус 40 до 135 °С; 0,0075 • t св. 135 до 400 °С. |
|
|
3 |
0,015 • t от минус 200 до минус 66 °С; 1,0 св. минус 66 до 40 °С. |
|
|
ТМК (М) (***) |
- |
1,3 + 0,001 • t от минус 200 до 0 °С; 1,0 св. 0 до 100 °С. |
|
Примечания: 1 t - значение измеряемой температуры, °С. 2 (*) Поддиапазоны измерений могут быть в пределах указанных диапазонов в зависимости от кон-стр уктивного исполнения ТП. 3 (**) По требованию потребителя ТП могут изготавливаться с максимальной температурой применения плюс 2500 °С. 4 (***) По требованию потребителя. |
||
Длина монтажной части ТП, мм: от 20 до 3150
(в соответствии с ГОСТ 6616-94);
свыше 3150
(из ряда R40 в соответствии с ГОСТ 6636-69). Масса, кг: от 0,012 до 3
(в зависимости от габаритных размеров ТП). По устойчивости к климатическим воздействиям при эксплуатации ТП в зависимости от конструктивного исполнения соответствуют:
- от минус 50 до плюс 50 °С (группа исполнения ДЗ по ГОСТ Р 52931-2008);
- от минус 50 до плюс 100 °С (группа исполнения Д2 по ГОСТ Р 52931-2008);
- от минус 50 до плюс 80 °С (климатическое исполнение УХЛ.3.1 по ГОСТ 15150-69);
- от минус 40 до плюс 45 °С (климатическое исполнение У3 по ГОСТ 15150-69);
- от минус 10 до плюс 60 °С (климатическое исполнение Т3 по ГОСТ 15150-69).
По устойчивости к механическим воздействиям при эксплуатации соответствуют:
- группе исполнения N3, V3, V5;
- группам исполнений F2, F3 и G2 (вибропрочные ТП).
Вибропрочные, сейсмостойкие ТП и ТП повышенной надежности являются стойкими, прочными и устойчивыми к воздействию землетрясения с уровнем сейсмичности до 9 баллов по шкале MS^64.
Средняя наработка до отказа, ч, не менее: 35000, 120000
(в зависимости от исполнения ТП). Средний срок службы, лет, не менее: 6, 15
(в зависимости от исполнения ТП).
Знак утверждения типа наносится на табличку или корпус прибора термотрансферным способом, а также на и паспорта НКГЖ.408711.0ХХПС — типографским способом.
Комплектность ТП приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Преобразователи термоэлектрические ТП: ТП-2088, ТП-2088В, ТП-2088ВС, ТП-2088Ех, ТП-2088ЕхВ, ТП-2088А, ТП-2088Л |
НКГЖ.408711.001 |
1 шт. |
Модификация ТП в соответствии с заказом |
|
ТП-0188 |
НКГЖ.408711.002 |
1 шт. |
|
|
ТП-2488, ТП-2488Ех, ТП-2488В, ТП-2488ВС, ТП-2488ЕхВ, ТП-2488А |
НКГЖ.408711.003 |
1шт. |
|
|
ТП-0195, ТП-0195В, ТП-0195ВС, ТП-0195Ех |
НКГЖ.408711.006 |
1шт. |
|
|
ТП-0295, ТП-0295Ех |
НКГЖ.408711.007 |
1шт. |
|
|
ТП-0395, ТП-0395Ех |
НКГЖ.408711.008 |
1шт. |
|
|
ТП-0198, ТП-0198В, ТП-0198ВС, ТП-0198Ех ТП-0198А |
НКГЖ.408711.004 |
1шт. |
|
|
ТП-1085, ТП-1085Ех, ТП-1085В |
НКГЖ.408711.005 |
1шт. |
|
|
ТП-2187Ехё, ТП-2187ЕхёВ, ТП-2187ЕхёВС, |
НКГЖ.408711.009 |
1шт. |
|
|
ТП-1388, ТП-1388Ех, ТП-1388В, ТП-1388ВС |
НКГЖ.408711.035 |
1шт. |
|
|
ТП-2388, ТП-2388Ех |
НКГЖ.408711.014 |
1шт. |
|
|
Комплект принадлежностей: |
Согласно НСХ в соответствии с заказом |
||
|
Кабель термопарный КТ , м |
|||
|
Кабель компенсационный, КК , м |
|||
|
Адаптер термопарный (разъем) |
1шт. |
||
|
Преобразователи термоэлектрические ТП-ХХХХ Паспорт |
НКГЖ.408711.0ХХПС |
1 экз. |
осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погружаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы свойств термоэлектродных материалов и сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика аттестации».
Основные средства поверки:
- система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений напряжения: -300.. .0.. .300 мВ, основная погрешность: ±(5-10-5-IU + 2) мкВ; диапазоны измерений температуры: -270.1370 °С (ТХА(К)), -200.800 °С (ТХК(Ь)), -210.1200 °С (ТЖК(1)),
1 о
-270.400 (ТМК(Т)), -270.1300 °С (ТНН(К)), основная погрешность: +2-10-1 С; -50.1760 °С (ТПП (R), ТПП (S)), 0.2500 °С (ТВР(А-1)), основная погрешность: +4-10-1; 0.1820 °С (ТПР(В)), основная погрешность: +5-10-1;
- калибратор температуры эталонный «ЭЛЕМЕР-КТ-650»: диапазон воспроизводимых температур от 50 до 650 °С, основная погрешность: ±(0,05+0,06x(t/100));
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс 50 °С до плюс 700 °С, нестабильность поддержания температуры в термостате: ± 0,02 °С за 8 мин, неравномерность температуры в рабочем объеме термостата: ± 0,01 °С (по вертикальной оси рабочего объема), ± 0,02 °С (по горизонтальной оси рабочего объема), глубина ванны 385 мм;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 3-го разряда, в 0 °С доверительная погрешность ± 0,02 °С, в диапазоне измерений выше 0 °С до плюс 150 °С доверительная погрешность ± 0,03 °С, в диапазоне измерений выше 150 °С до плюс 230 °С доверительная погрешность ± 0,04 °С, в диапазоне измерений выше 230 °С до плюс 450 °С доверительная погрешность ± 0,06 °С, в диапазоне измерений выше плюс 450 °С до плюс 660 °С доверительная погрешность ± 0,15 °С;
- преобразователи термоэлектрические платинородий-платиновые эталонные ППО, диапазон измерений температуры: от плюс 300 до плюс 1200 °С, 2-го или 3-го разрядов (по ГОСТ 8.3382002);- вертикальная трубчатая печь: максимальная рабочая температура не менее 1800 °С, градиент температуры по оси (в ее средней части) при температуре 1400 °С не более 1 °С/см];
- эталонные 2-го и 3-го разрядов (по ГОСТ 8.338-2002) платинородий-платинородиевые ТП типа ПРО в диапазоне температур от 600 до 1800 °С;
- две горизонтальные трубчатые печи сопротивления, каждая с рабочим пространством длиной 500-600 мм, диаметром 40-50 мм и максимальной рабочей температурой не менее 1200 °С. градиент температуры по оси печи (в ее средней части) при 1000°С не должен превышать 0,8 °С/см на участке длиной не менее 50 мм. одна из печей должна быть использована только для ТП из благородных металлов.
Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.408711 0ХХПС.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТП
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования. ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
ТУ 4211-013-13282997-2010. Преобразователи термоэлектрические ТП. Технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
МИ 3475-2015 Методика поверки. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
