Система контроля вибрации лобовых частей статора турбогенератора для энергоблока №4 Белоярской АЭС СКВ ЛЧСТ (система) Т3В-890-2АУЗ (турбогенератор), 61092-15

Назначение

Система контроля вибрации лобовых частей статора турбогенератора Т3В-890-2АУЗ для энергоблока №4 Белоярской АЭС СКВ ЛЧСТ (далее -СКВ) предназначена для измерения виброперемещений лобовых частей турбогенератора Т3В-890-2АУЗ энергоблока №4 Белоярской АЭС.

Описание

СКВ включает в себя следующие уровни:

1-ый    уровень - акселерометры пьезоэлектрические 355В03, производства фирмы «PCB Piezotronics», США (Госреестр № 49217-12) и акселерометры оптические F0A-200, производства фирма «VibroSystM, Inc», Канада (Госреестр № 45702-10).

2-ой    уровень - шкаф системы сбора данных (ШССД).

3-ий    уровень - шкаф ПТК СТК-ЭР-М.

Акселерометры преобразуют величину виброускорения и виброперемещения в сигналы переменного напряжения. Пьезоэлектрические акселерометры кабелями длиной 15 м и оптические акселерометры оптоволоконными кабелями длиной 10 м присоединены к клеммной коробке СКВ (КК СКВ), которая при помощи кабеля измерительных цепей длиной 30 м подключена к шкафу ШССД

В ШССД происходит фильтрация входного сигнала переменного напряжения на частоте 100 Гц, детектирование отфильтрованного сигнала. На выходе фильтра вырабатывается напряжение постоянного тока, пропорциональное размаху виброперемещения. Сигналы постоянного напряжения преобразуются цифровыми измерительными преобразователями нормализованных аналоговых сигналов в цифровой код и при помощи концентратора линий связи передается в СТК-ЭР-М.

СТК-ЭР-М осуществляет прием цифрового сигнала по встроенным протоколам и визуализацию измеренных значений размаха виброперемещения.

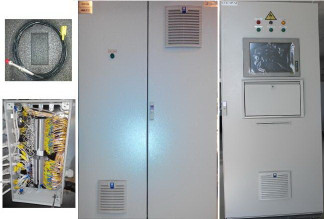

Внешний вид СКВ представлен на рисунке 1.

Программное обеспечение

Программное обеспечение предназначено для сбора, обработки и сохранение результатов измерений.

Идентификационные данные представлены в таблице 1 Таблица 1

Уровень защиты ПО «СКВ» от непреднамеренных и преднамеренных изменений соответствует уровню: «ВЫСОКИИ» по Р 50.2.077-2014 - для автономного программного обеспечения.

Технические характеристики

Диапазон измерения размаха виброперемещения, мкм Пределы допускаемой абсолютной погрешности измерения размаха виброперемещения, мкм

Коэффициент преобразования акселерометров, мВ/м-с-2 Коэффициент преобразования виброперемещения в напряжение для акселерометров на центральной частоты 100 Гц, мВ/мкм 10 - 1000 ±(5+0,1 хБизм), где Бизм - измеренное значение размаха виброперемещения 10,19±0,5 4,023

Диапазон измерения размаха переменного напряжения, поступающего от акселерометров, вторичной измерительной частью, мВ

Пределы допускаемой абсолютной погрешности измерения размаха напряжения, мВ

±(1,5+0,03 хИзад), где изад - заданное значение размаха напряжения от 90 до 110 100±1

Полоса частот измерения, Гц Центральная частота полосы измерения, Гц Спад частотной характеристики относительно центральной частоты фильтра 100 Гц, дБ, не менее:

а)    на частотах 90 Гц и 110 Гц;

3

20

24.4

24.4 1,0

48

2

от 187 до 242

0,8

130

1000х321х1455

IP44

от 1 до 40 80

б)    на частотах 50 Гц и 150 Гц;

в)    на частотах 25 Гц и 175 Гц;

г)    на частоте 300 Гц

Время полного обновления информации, с, не более Количество измерительных каналов преобразования сигналов от акселерометров, шт.

Количество дискретных выходных сигналов, шт.

Диапазон питающего напряжения, В Мощность потребления, кВ-А, не более Масса изделия, кг, не более Г абаритные размеры шкафа ШССД, мм, не более Степень защиты по ГОСТ 14254-96 Рабочие условия эксплуатации: диапазон температур, оС

относительная влажность воздуха при температуре 35 оС, % , не более Знак утверждения типа

наносится на корпус ШССД методом металлографии и на титульный лист Руководства по эксплуатации методом печати.

Комплектность

В комплект поставки СКВ входят:

-    пьезоэлектрические акселерометры 355B03 с соединительным кабелем длиной 15 м в количестве 32 шт.,;

-    оптические акселерометры F0A-200 с оптоволоконными кабелями длиной 10 м с ответными разъемами на концах в количестве 6 шт.;

-    шкаф системы сбора данных (ШССД)-1 шт.;

-    клеммная коробка СКВ (КК СКВ) -1 шт.;

-    кабель измерительных цепей (от ШССД до КК СКВ) 30 м - 2 шт.;

-    ПТК СТК-ЭР-М, заводской № АБРП.656451.098 (в части отображения и сохранения результатов измерений СКВ);

-    Паспорт;

-    Руководство по эксплуатации;

-    Методика поверки;

-    комплект ЗИП.

Поверка

осуществляется в соответствии с документом Р88.2012.01.001 МП «Система контроля вибрации лобовых частей статора турбогенератора Т3В-890-2АУЗ для энергоблока №4 Белоярской АЭС СКВ ЛЧСТ», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 2.03.2015 г.

Перечень основных средств поверки:

-    генератор сигналов произвольной формы Agilent 33220A Есинус=1 10-6 - 20 106 Гц;

Цвых=±(0,01 - 10) Впик; ПГ= ±(0,01 Ипик-пик + 0,001) В;

-    вольтметр универсальный цифровой GDM-8246 U»=0,001 -1000 В,

ПГ ± (0,003Ui+30k);

-    виброустановка калибровочная портативная 9110D 0,98 - 98 м/с2, 3 - 10000 Гц,

ПГ ±2 %, неравномерность АЧХ 10 Гц - 2 кГц - 0,3 дБ, неравномерность АЧХ 3 Гц - 10 кГц - 1 дБ.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системе контроля вибрации лобовых частей статора турбогенератора Т3В-890-2АУЗ для энергоблока №4 Белоярской АЭС СКВ ЛЧСТ:

1.    ГОСТ Р 8.800-2012 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1-10-1...2-104 Гц».

2.    ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

3.    РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации.»

4.    ТУ 4252-012-27462912-13 «Система контроля вибрации лобовых частей статора турбогенератора Т3В-890-2АУЗ для энергоблока №4 Белоярской АЭС СКВ ЛЧСТ. Технические условия»
