| Номер в госреестре | 61093-15 |
| Наименование СИ | Приборы универсальные для измерений длины |
| Обозначение типа СИ | Precimar серий ULM-E, ULM S-E, ULM L-E |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 22.05.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E (далее - приборы) предназначены для измерений контактным методом наружных и внутренних линейных размеров деталей с плоскими, цилиндрическими и сферическими поверхностями, а также для измерений геометрических размеров резьб и зубчатых колес.
Приборы представляют собой однокоординатные измерительные устройства с жесткой горизонтальной гранитной станиной, в которых соблюден компараторный принцип АББЕ. Приборы оснащены компьютером с программным обеспечением 828 WIN.
В базовом исполнении приборы состоят из гранитной станины, передней бабки с измерительным элементом по принципу АББЕ, задней бабки с пинолью, сменных измерительных насадок, предметного стола с моторизованным 3-х скоростным перемещением по оси Z. Для расширения возможностей приборы могут быть снабжены различными приспособлениями для установки и крепления измерительных деталей, наклоняемым, поворотным или синусным столами, наборами для измерений наружных и внутренних резьб, зубчатых колес и т.д.

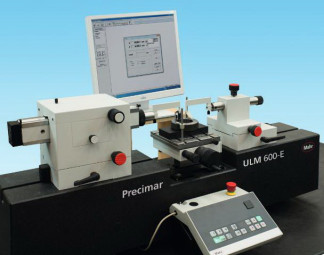

Приборы Precimar серии ULM-E (рисунок 1) являются механическими измерительными устройствами и имеют инкрементальную измерительную систему в диапазоне измерений от 0 до 100 мм для абсолютных измерений по оси X и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения предметного стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Precimar ULM 300-E, Precimar ULM 600-E, Precimar ULM 1000-E, Precimar ULM 1500-E.
Приборы Precimar серии ULM S-E (рисунок 2) имеют три инкрементальных измерительных системы по оси X, одна из которых встроена в измерительную бабку, а две другие, расположены справа и слева от предметного стола и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения предметного стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Pre-cimar ULM 520 S-E, Precimar ULM 1000 S-E.
Приборы Precimar серии ULM L-E (рисунок 3) имеют лазерную измерительную систему по оси X на всем диапазоне измерений и инкрементальную оптическую измерительную систему в диапазоне перемещений от 25 до 105 мм по оси Z. Для перемещения рабочего стола по оси Y служит микрометрическая пара с отсчетом по шкалам стебля и барабана или с цифровым отсчетным устройством. Приборы изготавливаются следующих модификаций: Precimar ULM 800 L-E, Precimar ULM 1500 L-E.
Все приборы имеют компьютерную коррекцию систематических погрешностей прибора (CAA), влияния температуры и измерительного усилия, а также постоянное измерительное усилие, осуществляемое при помощи гирь, на всем диапазоне измерений, а также аэростатические подшипники для легкого перемещения передней и задней бабок (кроме модификации Precimar ULM 300-E).
Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E имеют в своем составе встроенное программное обеспечение 828 WIN, разработанное для конкретной измерительной задачи, которое также осуществляет функции управления процессом измерений.
Таблица 1. Идентификационные данные программного обеспечения
| Наименование ПО | 828 WIN |
| Идентификационное наименование ПО | 828Win Free Measurement |
| Номер версии (идентификационный номер) ПО | 6.02.01 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 098.1101.0003.3.3.3.14 |
| Алгоритм вычисления цифрового идентификатора ПО | Lufft |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM-E_
| Модификация | Precimar ULM 300-E | Precimar ULM 600-E | Precimar ULM 1000-E | Precimar ULM 1500-E |
| Диапазон измерений наружных размеров, мм: - прямые измерения - относительные измерения | от 0 до 100 от 0 до 305 | от 0 до 100 от 0 до 640 | от 0 до 100 от 0 до 1060 | от 0 до 100 от 0 до 1560 |
| Диапазон измерений внутренних размеров, мм | от 0,5 до 150 | от 0,5 до 485 | от 0,5 до 905 | от 0,5 до 1405 |
| Шаг дискретности отсчета, мкм: по оси Х по оси Z | 0,01 или 0,1 0,1 | |||
| Модификация | Precimar ULM 300-E | Precimar ULM 600-E | Precimar ULM 1000-E | Precimar ULM 1500-E |
| Пределы допускаемой абсолютной погрешности измерений, мкм (L- измеряемая длина в мм) | ± (0,09+L/2000) | |||
| Сходимость результатов измерений, мкм | 0,05 | |||
| Измерительное усилие*, Н | 0,2; 1,0 - 4,5; 11 | |||
| Скорость перемещения, мм/с: - предметного стола по высоте - пиноли | 0,015; 0,3; 6 от 0 до 250 | |||
| Давление воздуха | - | 3 бар | ||
| Расход воздуха | - | < 4 л/мин при 3 бар (0,3 МПа) | ||
| Напряжение питания, В | 220±10 % | |||
| Частота, Гц | 50...60 | |||
| Влажность | < 60 % | |||
| Диапазон рабочих температур | 15...35 °C | |||
| Габаритные размеры, мм: -длина - ширина - высота | 685 280 480 | 1080 380 480 | 1500 380 480 | 2000 380 480 |
| Масса, кг | 110 | 160 | 215 | 280 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
Таблица 3. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM S-E_
| Модификация | Precimar ULM 520 S-E | Precimar ULM 1000 S-E |
| Диапазон измерений наружных размеров, мм | от 0 до 520 | от 0 до 1025 |
| Диапазон измерений внутренних размеров, мм | от 0,5 до 365 | от 0,5 до 870 |
| Шаг дискретности отсчета, мкм: по оси Х по оси Z | 0,01 или 0,1 0,1 | |
| Пределы допускаемой абсолютной погрешности при измерениях до 100 мм с использованием инкрементальной прецизионной системы, мкм (L- измеряемая длина в мм) | ± (0,09+L/2000) | |
| Пределы допускаемой абсолютной погрешности измерений при использовании измерительной системы, встроенной в станину, мкм (L- измеряемая длина в мм) | ± (0,6+L/1000) | |
| Сходимость результатов измерений, мкм | 0,05 | |
| Скорость перемещения, мм/с: - предметного стола по высоте - пиноли | 0,015; 0,3; 6 от 0 до 250 | |
| Измерительное усилие*, Н | 0,2; 1,0 - 4,5; 11 | |
| Модификация | Precimar ULM 520 S-E | Precimar ULM 1000 S-E |
| Давление воздуха | 3 бар | |
| Расход воздуха | < 4 л/мин при 3 бар (0,3 МПа) | |
| Напряжение питания, В | 220± 10 % | |
| Частота, Гц | 50. | .60 |
| Влажность | < 60 % | |
| Диапазон рабочих температур | 15...35 °С | |
| Габаритные размеры, мм: | ||
| - длина | 685 | 1080 |
| - ширина | 280 | 380 |
| - высота | 480 | 480 |
| Масса, кг | 110 | 160 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
Таблица 4. Основные метрологические и технические характеристики приборов универсальных для измерений длины Precimar серии ULM L-E_
| Модификация | Precimar ULM 800 L-E | Precimar ULM 1500 L-E |
| Диапазон измерений наружных размеров, | ||
| мм: | ||
| - прямые измерения | от 0 до 525 | от 0 до 1115 |
| - относительные измерения | от 0 до 830 | от 0 до 1620 |
| Диапазон измерений внутренних размеров, | от 0,5 до 670 | от 0,5 до 1465 |
| мм | ||
| Шаг дискретности отсчета, мкм: | ||
| по оси Х | 0,01 или 0,1 | |
| по оси Z | 0,1 | |
| Пределы допускаемой абсолютной погреш- | ||
| ности измерений, мкм, (L- измеряемая дли | ± (0,1+L/2000) | |
| на в мм) | ||
| Сходимость результатов измерений, мкм | 0,05 | |
| Измерительное усилие*, Н | 0,2; 1,0 | - 4,5; 11 |
| Скорость перемещения, мм/с: | ||
| - предметного стола по высоте | 0,015; 0,3; 6 | |
| - пиноли | от 0,2 до 250 | |
| Давление воздуха | 3 бар | |
| Расход воздуха | < 4 л/мин при 3 бар (0,3 МПа) | |
| Напряжение питания, В | 220± 10 % | |
| Частота, Гц | 50 | ..60 |
| Влажность | < 60 % | |
| Диапазон рабочих температур | 15... | С ° 5 СП |
| Габаритные размеры, мм: | ||
| - длина | 1500 | 2300 |
| - ширина | 380 | 380 |
| - высота | 480 | 480 |
| Масса, кг | 110 | 160 |
Примечание: * - измерительное усилие 0,2 Н обеспечивается с помощью индуктивного измерительного щупа (заказывается отдельно), 11 Н - с помощью дополнительного груза (заказывается отдельно).
| относительно измерительной оси и перемещение изме | ряемого объекта | |
| Предметный стол | Рабочая поверхность | 160 мм x 160 мм |
| X-перемещение, плавающий | 20 мм (может быть закреплен) | |
| Y-перемещение, микрометрический винт | от 0 до 25 мм | |
| Z-перемещение, моторизованный | от 25 до 105 мм | |
| Поворот вокруг оси Z | ± 4° | |
| Допустимая нагрузка | 250 Н | |
| Наклоняемый стол | Рабочая поверхность | 160 мм x 160 мм |
| Наклон относительно оси Y | ± 1,5° | |
| Допустимая нагрузка | 120 Н | |
| X-перемещение, плавающий | 20 мм (0,8 мм), (может быть закреплен) | |
| Поворотный стол | Рабочая поверхность | 0 155 мм |
| Поворот вокруг оси Z | 360° | |
| У гловая шкала | + 17°, цена деления шкалы 1° | |
| Допустимая нагрузка | 120 Н | |
| Синусный стол | Рабочая поверхность | 60 мм x 160 мм |
| Наклон относительно оси Z | + sin a max _ 0,3 | |
| Люнет | Допустимая нагрузка | 100 Н |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации приборов типографским способом и на гранитную станину прибора методом наклейки.
Таблица 6. Комплектность средства измерений
| Наименование | Количество |
| Приборный стол | 1 шт. |
| Г ранитная станина | 1 шт. |
| Передняя бабка с измерительным элементом АВВЕ | 1 шт. |
| Предметный стол с моторизованным перемещением по оси Z | 1 шт. |
| Задняя бабка с пинолью | 1 экз. |
| Сменные измерительные наконечники | 1 компл. |
| Программное обеспечение для измерений и обработки результатов измерений 828 WIN | 1 шт. |
| Руководство пользователя | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом по поверке МП 61093-15 «Приборы универсальные для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E. Методика поверки», утвержденным ФГУП «ВНИИМС» 12 марта 2015 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1-го, 2-го и 4-го разрядов по ГОСТ Р 8.763-2011;
- наборы принадлежностей к плоскопараллельным концевым мерам длины по ГОСТ 4119-76.
Метод измерений приведен в разделе 5 «Включение/выключение измерительной станции» руководства по эксплуатации приборов.
Нормативные и технические документы, устанавливающие требования к приборам универсальным для измерений длины Precimar серий ULM-E, ULM S-E, ULM L-E
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
| Зарегистрировано поверок | 83 |
| Поверителей | 10 |
| Актуальность данных | 18.11.2024 |
