| Номер в госреестре | 61103-15 |
| Наименование СИ | Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические |
| Обозначение типа СИ | 6622A мод. 6622A-B, 6622A-XR, 6622A-XPR, 6622A-XPS, 6622A-HV, 6622A-T |
| Изготовитель | "Guildline Instruments Limited", Канада |
| Год регистрации | 2015 |
| Срок свидетельства | 12.08.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

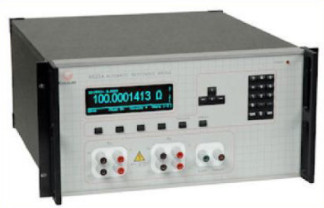

Мосты-компараторы постоянного тока для измерения электрического сопротивления автоматические серии 6622А модели: 6622А-В, 6622А-ХЯ, 6622А-ХРЯ, 6622А-ХРБ, 6622А-HV, 6622А-Т (далее мосты-компараторы серии 6622А) предназначены для прецизионных измерений отношения сопротивления на постоянном токе и (или) прямых измерений сопротивления на постоянном токе при компарировании с эталонной мерой.
Принцип действия мостов-компараторов основан на достижении равенства ампер-витков, создаваемых в обмотках измерительного трансформатора, токами протекающими через компарируемые сопротивления при равенстве напряжения на их потенциальных зажимах.
Мосты-компараторы являются высокоточными приборами, позволяющими проводить измерения сопротивлений в широком диапазоне до 1 ГОм, при испытательном напряжении до 1000 В. Приборы обладают высокой разрешающей способностью (до 0,01 мкОм/Ом), возможностью измерения по 4-х проводной схеме. Мосты-компараторы полностью автоматизированы.
Мосты-компараторы серии 6622А модели 6622А-В, 6622А-ХЯ, 6622А-ХРЯ, 6622А-ХРБ, 6622А-HV имеют режим измерения отношения сопротивлений на постоянном токе, возможность прямых измерений сопротивления на постоянном токе при компарировании с эталонной мерой, обладают возможностью высокой повторяемостью результатов измерений, интерфейсом GPIB. Модели 6622А-XR и 6622A-XPR обладают встроенным источником питания до 100 В. Модель 6622А-HV отличается наличием расширенного диапазона до 1 ГОм и встроенным источником питания до 1 кВ. Модель 6622А-XPS обладает наивысшей точностью измерения отношения сопротивлений.
Мосты-компараторы серии 6622А модели 6622А-Т (Т-опция) позволяют измерять отношение сопротивлений и производить прямые измерения сопротивления на постоянном токе при компарировании с эталонной мерой, измеренное значение сопротивления преобразовывать в значение температуры с использованием резистивных преобразователей температуры. Т-опция устанавливается на любую модель моста-компаратора серии 6622А (кроме XPS).
Мосты-компараторы могут применяться в качестве рабочих (вторичных) эталонов, рабочих разрядных эталонов 1-го, 2-го и 3-го разряда и рабочих средств измерений.
Таблица 1. Идентификационные данные ПО мостов-компараторов
| Идентификационные данные | Мост-компаратор серии 6622А |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 6622А-ХХ* |
| Цифровой идентификатор ПО | недоступен |
| Другие идентификационные данные (тип прибора) | 6622А |
* - ХХ обозначение модели прибора.
Уровень защиты в соответствие с Р50.2.077-2014 «средний».
Влияние ПО учтено при нормировании метрологических характеристик СИ.
| № п/п | Наименование характеристики | Модель | ||||||
| 6622А-В | 6622A-XR | 6622A-XPS | 6622A-XP | 6622A-XPR | 6622A-HV | |||
| 1 | Диапазон измерений | 0,1 Ом - 100 кОм | 0,1 Ом - 100 кОм | 0,1 Ом - 100 кОм | 0,1 Ом - 100 МОм | 0,1 Ом - 100 МОм | 0,1 Ом - 1 ГОм | |
| 2 | Пределы допускаемой относительной погрешности измерений отношения сопротивления в зависимости от диапазона и отношения сопротивления, мкОм/Ом | |||||||
| Rs | Rx | |||||||
| 1 Ом | 0,08 - 0,8 Ом | ±0,6 | ±0,6 | ±0,1 | ±0,4 | ±0,4 | ±0,4 | |
| 0,8 - 6,3 Ом | ±0,1 | ±0,1 | ±0,02 | ±0,05 | ±0,05 | ±0,04 | ||
| 6,3 - 13,4 Ом | ±0,1 | ±0,1 | ±0,03 | ±0,05 | ±0,05 | ±0,04 | ||
| 13,4 - 107,5 Ом | ±0,1 | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ||
| 10 Ом | 1 - 8 Ом | ±0,6 | ±0,6 | ±0,4 | ±0,4 | ±0,4 | ±0,4 | |
| 8 - 63 Ом | ±0,1 | ±0,1 | ±0,02 | ±0,05 | ±0,05 | ±0,04 | ||
| 63 - 134 Ом | ±0,1 | ±0,1 | ±0,03 | ±0,05 | ±0,05 | ±0,04 | ||
| 134 - 1075 Ом | ±0,1 | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ||
| 100 Ом | 10 - 80 Ом | ±0,6 | ±0,6 | ±0,4 | ±0,4 | ±0,4 | ±0,4 | |
| 80 - 630 Ом | ±0,1 | ±0,1 | ±0,02 | ±0,05 | ±0,05 | ±0,04 | ||
| 630 - 1340 Ом | ±0,1 | ±0,1 | ±0,03 | ±0,05 | ±0,05 | ±0,04 | ||
| 1,34 - 10,75 кОм | ±0,2 | ±0,2 | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ||
| 1 кОм | 100 - 800 Ом | ±0,6 | ±0,6 | ±0,4 | ±0,4 | ±0,4 | ±0,4 | |
| 800 Ом - 6,3 кОм | ±0,1 | ±0,1 | ±0,02 | ±0,05 | ±0,05 | ±0,04 | ||
| 6,3 - 13,4 кОм | ±0,1 | ±0,1 | ±0,03 | ±0,05 | ±0,05 | ±0,04 | ||
| 13,4 - 107,5 кОм | ±0,8 | ±0,8 | ±0,5 | ±0,5 | ±0,5 | ±0,5 | ||
| 10 кОм | 1 - 8 кОм | ±0,6 | ±0,6 | ±0,4 | ±0,4 | ±0,4 | ±0,4 | |
| 8 - 63 кОм | ±0,1 | ±0,1 | ±0,05 | ±0,05 | ±0,05 | ±0,05 | ||
| 63 - 134 кОм | ±0,2 | ±0,2 | ±0,15 | ±0,15 | ±0,15 | ±0,15 | ||
| 134 кОм - 1,075 МОм | - | ±3 | ±1 | ±1 | ||||
| 100 кОм | 10 - 80 кОм 80 - 630 кОм 630 кОм - 1,34 МОм 1,34 - 10,75 МОм | - | ±1 ±0,3 ±0,5 ±6 | - | - | ±0,7 ±0,2 ±0,3 ±3 | ±0,7 ±0,2 ±0,3 ±3 | |
| 1 МОм | 100 - 800 кОм | - | ±2,5 | - | - | ±1,5 | ±1,5 | ||
| 800 кОм - 6,3 МОм | - | ±0,6 | - | - | ±0,4 | ±0,4 | |||
| 6,3 - 13,4 МОм | - | ±0,8 | - | - | ±0,6 | ±0,6 | |||
| 13,4 - 107,5 МОм | - | ±8 | - | - | ±6 | ±6 | |||
| 10 МОм | 1 - 8 МОм | - | ±8 | - | - | ±6 | ±4 | ||
| 8 - 63 МОм | - | ±4 | - | - | ±2,5 | ±1 | |||
| 63 - 134 МОм | - | ±8 | - | - | ±4 | ±2 | |||
| 134 МОм - 1,075 МОм | - | - | - | - | ±8 | ||||
| 100 | 10 - 80 МОм | - | - | - | - | - | ±6 | ||
| МОм | 80 - 630 МОм | - | - | - | - | - | ±2,5 | ||
| 630 МОм - 1,34 ГОм | - | - | - | - | - | ±4 | |||
| Пределы допускаемой относительной погрешности измерений отношения сопротивления в зависимости от диапазона и отношения | |||||||||
| сопротивления для моста-компаратора 6622А-Т, мкОм/Ом | |||||||||
| 1 Ом | 0,08 - 0,8 Ом | ±1,2 | ±1,2 | - | ±0,8 | ±0,8 | ±0,8 | ||
| 0,8 - 6,3 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 6,3 - 13,4 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 13,4 - 107,5 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 10 Ом | 1 - 8 Ом | ±1,2 | ±1,2 | - | ±0,8 | ±0,8 | ±0,8 | ||
| 8 - 63 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 63 - 134 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 134 - 1075 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 100 Ом | 10 - 80 Ом | ±1,2 | ±1,2 | - | ±0,8 | ±0,8 | ±0,8 | ||
| 80 - 630 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 630 - 1340 Ом | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 1,34 - 10,75 кОм | ±0,4 | ±0,4 | - | ±0,1 | ±0,1 | ±0,2 | |||
| 1 кОм | 100 - 800 Ом | ±1,2 | ±1,2 | - | ±0,8 | ±0,8 | ±0,8 | ||
| 800 Ом - 6,3 кОм | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 6,3 - 13,4 кОм | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 13,4 - 107,5 кОм | ±1,6 | ±1,6 | - | ±0,1 | ±0,1 | ±1,0 | |||
| 10 кОм | 1 - 8 кОм | ±1,2 | ±1,2 | - | ±0,8 | ±0,8 | ±0,8 | ||
| 8 - 63 кОм | ±0,2 | ±0,2 | - | ±0,1 | ±0,1 | ±0,1 | |||
| 63 - 134 кОм | ±0,4 | ±0,4 | - | ±0,3 | ±0,3 | ±0,3 | |||
| 134 кОм - 1,075 МОм | - | ±1 | ||||||
| 100 кОм | 10 - 80 кОм | - | - | - | - | - | ±0,7 | |
| 80 - 630 кОм | - | - | - | - | - | ±0,2 | ||
| 630 кОм - 1,34 МОм | - | - | - | - | - | ±0,3 | ||
| 1,34 - 10,75 МОм | - | - | - | - | - | ±3 | ||
| 1 МОм | 100 - 800 кОм | - | - | - | - | - | ±1,5 | |
| 800 кОм - 6,3 МОм | - | - | - | - | - | ±0,4 | ||
| 6,3 - 13,4 МОм | - | - | - | - | - | ±0,6 | ||
| 13,4 - 107,5 МОм | - | - | - | - | - | ±6 | ||
| 10 МОм | 1 - 8 МОм | - | - | - | - | - | ±4 | |
| 8 - 63 МОм | - | - | - | - | - | ±1 | ||
| 63 - 134 МОм | - | - | - | - | - | ±2 | ||
| 134 МОм - 1,075 МОм | - | - | - | - | - | ±8 | ||
| 100 | 10 - 80 МОм | - | - | - | - | - | ±6 | |
| МОм | 80 - 630 МОм | - | - | - | - | - | ±2,5 | |
| 630 МОм - 1,34 ГОм | - | - | - | - | - | ±4 | ||
| 3 | Значение испытательного напряжения, В | - | - | - | 1 - 100 | 1 - 100 | 1 - 1000 | |
| 4 | Измерительный ток, мА | 0,002 - 150 | 0,002 - 150 | 0,002 - 150 | 0,002 - 150 | 0,002 - 150 | 0,002 - 150 | |
| 5 | Линейность, 10-6 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | 0,01 | |
| 6 | Отношение сопротивлений | от 0,08:1 до | от 0,08:1 до | от 0,08:1 до | от 0,08:1 до | от 0,08:1 до | от 0,08:1 до | |
| (Rx:Rs) | 107,5:1 | 107,5:1 | 107,5:1 | 107,5:1 | 107,5:1 | 107,5:1 | ||
| 7 | Нормальные условия применения: диапазон температур | |||||||
| окружающего воздуха, °С | 23±4 | 23±4 | 23±4 | 23±4 | 23±4 | 23±4 | ||
| относительная влажность воздуха | ||||||||
| при 23 °С, не более, % | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | 20 - 50 | ||
| атмосферное давление, кПа | 84-106 | 84-106 | 84-106 | 84-106 | 84-106 | 84-106 | ||
| (мм.рт.ст.) | (630-800) | (630-800) | (630-800) | (630-800) | (630-800) | (630-800) | ||
| 8 | Рабочие условия применения: диапазон температур окружающего воздуха, °С относительная влажность воздуха при 23 °С, не более, % атмосферное давление, кПа (мм. рт.ст.) | 10 - 40 15 - 80 84-106 (630-800) | 10 - 40 15 - 80 84-106 (630-800) | 10 - 40 15 - 80 84-106 (630-800) | 10 - 40 15 - 80 84-106 (630-800) | 10 - 40 15 - 80 84-106 (630-800) | 10 - 40 15 - 80 84-106 (630-800) |
| 9 | Пределы допускаемой дополнительной относительной погрешности измерения отношения сопротивления на каждый 1 °С, вызванной отклонениями температуры от нормальных условий применения до рабочих во всем диапазоне сопротивления, мкОм/Ом | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 |
| 10 | Источник питания | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц | от 100 до 240 В 50/60 Гц |
| 11 | Время реверсирования тока, с | от 4 до 1637 | от 4 до 1637 | от 4 до 1637 | от 4 до 1637 | от 4 до 1637 | от 4 до 1637 |
| 12 | Г абаритные размеры, (высота х ширина х толщина), мм, не более | 441х525х230 | 441х525х230 | 441х525х230 | 441х525х230 | 441х525х230 | 441х525х230 |
| 13 | Масса, кг, не более | 27 | 27 | 27 | 27 | 27 | 27 |
| 14 | Средний срок службы, лет | 10 | 10 | 10 | 10 | 10 | 10 |
где: Rs - эталонный резистор, Rx - измеряемый (неизвестный) резистор.
Знак утверждения типа наносится на боковую панель прибора печатью и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Количество, шт | Примечание |
| Мост-компаратор | 1 | |
| Измерительные кабели | 2 | |
| Кабель питания | 1 | |
| Руководство по эксплуатации 6622А | 1 | |
| Software 6622А | 1 | |
| Диск с ПО Bridgewoks | 1 | |
| Методика поверки МП 2202-0056-2015 | 1 |
осуществляется по документу методика поверки МП2202-056-2015 «Мосты-компараторы серии 6622А модели: 6622А-В, 6622А-Х^ 6622А-ХР^ 6622А-XPS, 6622А-НУ, 6622А-Т. Методика поверки» 2202-0056-2015 утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2015 года.
Основные средства поверки:
Меры электрического сопротивления из состава Государственного первичного эталона единицы электрического сопротивления ГЭТ 14-2014:
- Р321 номинального значения 1 Ом;
- МС3009 номинального значения 100 Ом;
- МС3009 номинального значения 1 кОм;
- МС3009 номинального значения 10 кОм.
Переходные меры электрического сопротивления (ПМЭС) из состава ГЭТ 14-2014:
- Р3030 номинального значения 11х 10 Ом;
- Р3030 номинального значения 11х 1 кОм;
- ПМС-6 номинального значения 11х10 кОм;
- Р4080 номинального значения 11х 100 кОм.
Меры электрического сопротивления из состава ВЭТ:
- Р321 номинального значения 0,1 Ом;
- Р321 номинального значения 1 Ом;
- МС3009 номинального значения 10 Ом;
- МС3009 номинального значения 100 Ом;
- МС3009 номинального значения 1 кОм;
- МС3009 номинального значения 10 кОм;
- МС3009 номинального значения 100 кОм;
- Р4013 номинального значения 1 МОм;
- Р4023 номинального значения 10 МОм;
- Р4033 номинального значения 100 МОм;
- Р4003 номинального значения 1000 МОм.
ПМЭС из состава ВЭТ:
- ПМС-6 номинального значения 11х100 Ом;
- Р40112 номинального значения 11х1 МОм;
- Р40113 номинального значения 11х10 МОм;
- Р40114 номинального значения 11х100 МОм
Термостат жидкостный М301, диапазон температур от 5 до 40 °С, погрешность поддержания
0,002 °С;
Термостат воздушный MI9003, диапазон температур от 15 до 40 °С, погрешность поддержания 0,05 °С;
Платиновый термометр сопротивления ПТС-100, расширенная неопределенность 0,01 °С;
приведены в руководствах по эксплуатации 6622А на мосты-компараторы постоянного тока для измерения электрического сопротивления автоматических серии 6622А модели: 6622А-В, 6622А^^ 6622А^^ 6622А-XPS, 6622А-Н^ 6622А-Т.
Нормативные и технические документы, устанавливающие требования к мостам-компараторам постоянного тока для измерения электрического сопротивления автоматических серии 6622А модели: 6622А-В, 6622А-ХЯ, 6622А-ХРК, 6622А-ХР8, 6622А-НУ, 6622А-Т
1 ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления;
2 ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
3 Техническая документация фирмы-изготовителя
Фирма изготовитель
Фирма Guildline Instrument Limited, Канада Адрес: Box 99, 21 GirloyStreet.
ИНН 7716683551
Web-сайт: www.guildline.com
