| Номер в госреестре | 61109-15 |
| Наименование СИ | Система калибровки датчиков вибрации |
| Обозначение типа СИ | 3629-W-155 |
| Изготовитель | "Bruel & Kjaer", Дания |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система калибровки датчиков вибрации 3629-W-155 (зав. № 01) (далее - система) предназначена для воспроизведения механических колебаний синусоидальной формы при поверке и калибровке преобразователей и виброизмерительных приборов различного типа.
Принцип действия системы основан на воспроизведении механических колебаний синусоидальной формы и измерении их амплитуды и частоты.
Система является рабочим эталоном в соответствии с ГОСТ Р 8.800-2012 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2 104Гц» и использует метод сравнения с эталонным вибропреобразователем.
Система состоит из вибростенда электродинамического 396С10 (заводской № 728); вибростенда электродинамического 4808 (заводской № 2786855); вибростенда электродинамического APS-500 (заводской № 1127) с компрессором; усилителя мощности 2719 (заводской № b2719e02a04k545); анализатора сигналов PULSE LAN-XI (заводской № 3160-105273); усилителя измерительного NEXUS 2692 (заводской № 3003776); акселерометра 4371 (заводской № 31191); преобразователя пьезоэлектрического 8305 (заводской № 2773835); преобразователей «DeltaTron» 2647 (заводской № 2778632 и заводской № 27778633); акселерометров низкочастотных 4575D (заводской № 70171 и заводской № 70172); акселерометра Endevco 2270 (заводской № 10418) и персонального компьютера с программным обеспечением.

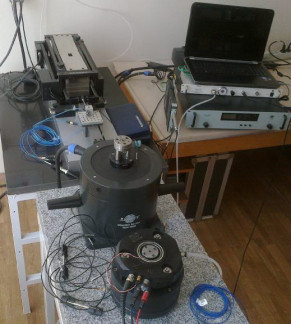

Внешний вид системы калибровки датчиков вибрации 3629-W-155 приведен на рисунке 1.
Система калибровки датчиков вибрации 3629-W-155 имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру с установленным в нем ПО, формирования параметров выходных сигналов и настройки.
| Идентификационные признаки | Значение |
| Идентификационное наименование ПО | БПФ и анализ при постоянной относительной ширине полосы частот (СРВ). Программа калибровки датчиков вибрации. |
| Номер версии (идентификационный номер) ПО | 7700; 5308 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные, если имеются | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Программное обеспечение и настройки преобразователей защищены от несанкционированного доступа с помощью паролей.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 2
| Наименование характеристики | Значение |
| Диапазоны воспроизводимых рабочих частот, Гц: - для вибростенда электродинамического 4808 - для вибростенда электродинамического APS 500 - для вибростенда электродинамического 396С10 | от 5 до 10 000 от 0,1 до 200 от 2 до 20 000 |
| Диапазоны воспроизводимых виброускорений (СКЗ) при нулевой полезной нагрузке, м/с2: - для вибростенда электродинамического 4808 - для вибростенда электродинамического APS 500 - для вибростенда электродинамического 396С10 | от 0,1 до 330 от 0,1 до 35 от 0,1 до 83 |
| Пределы допускаемой относительной погрешности системы в диапазонах рабочих частот, %: от 0,1 до 5 Гц включ. св. 5 до 1000 Гц включ. св. 1000 до 10000 Гц включ. св. 10000 до 20000 Гц | ±8 ±3 ±6 ±7 |
| Коэффициент гармоник воспроизводимых виброускорений, %, не более | 15 |
| Относительный коэффициент поперечного движения стола вибростендов без нагрузочной массы, %,не более | 20 |
| Условия эксплуатации: - диапазон рабочих температур, °С | 25 ±10 |
| Габаритные размеры (ширина х длина х высота), мм: - вибростенда электродинамического 4808 - вибростенда электродинамического APS 500 - вибростенда электродинамического 396С10 - преобразователя пьезоэлектрического 8305 - акселерометра 4371 - акселерометра низкочастотного 4575 - акселерометра 2270 - преобразователя 2647 - усилителя мощности 2719 - анализатора сигналов PULSE LAN-XI - усилителя измерительного NEXUS | 219x219x200 813 x 219 x 210 диаметр 165 x133 диаметр 16 x 30 диаметр 13 x 19 диаметр 7 x 11 диаметр 15,1 x 28,4 диаметр 7 x 77,7 300 x 250 x 100 178 x 389 x 421 230 x 144 x 90 |
| Масса, кг | |
| - вибростенда электродинамического 4808 | 35 |
| - вибростенда электродинамического APS 500 | 64 |
| - вибростенда электродинамического 396С10 | 10,1 |
| - преобразователя пьезоэлектрического 8305 | 0,04 |
| - акселерометра 4371 | 0,011 |
| - акселерометра низкочастотного 4575 | 0,003 |
| - акселерометра 2270 | 0,04 |
| - преобразователя 2647 | 0,011 |
| - усилителя мощности 2719 | 14 |
| - анализатора сигналов PULSE LAN-XI | 5 |
| - усилителя измерительного NEXUS | 3 |
Знак утверждения типа наносится на корпус анализатора PULSE LAN-XI методом наклейки и на титульный лист паспорта методом печати.
Система калибровки датчиков вибрации 3629-W-155 1 шт.
Руководство по эксплуатации 1 экз.
Паспорт 1 экз.
осуществляется в соответствии с МИ 1929-2007 «Установки вибрационные поверочные. Методика поверки»
Основные средства поверки: рабочий эталон 1-ого разряда по ГОСТ Р 8.800-2012.
Руководство по эксплуатации «Система калибровки датчиков вибрации 3629-W-155.
Раздел 5
Нормативные и технические документы, устанавливающие требования к системе калибровки датчиков вибрации 3629-W-155
1 ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц».
2 Техническая документация фирмы «Bruel & Kj^r»
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 18.11.2024 |
