Номер в госреестре | 61111-15 |
Наименование СИ | Аттенюаторы коаксиальные ступенчатые программируемые |
Обозначение типа СИ | 8494G, 8496G |
Изготовитель | "Agilent Technologies, Inc.", Малайзия |
Год регистрации | 2015 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G (далее аттенюаторы) предназначены для хранения и воспроизведения единицы ослабления мощности электромагнитных колебаний в коаксиальных линиях передачи в диапазоне частот до 4,0 ГГц.
Аттенюаторы 8494G, 8496G выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний. Аттенюатор 8494G имеет 4 секции, номинальные значения ослабления секций - 1; 2; 4; 4 дБ. Аттенюатор 8496G имеет 4 секции, номинальные значения ослабления секций - 10; 20; 40; 40 дБ. Переключение секций аттенюаторов производится электромеханическим способом при помощи миниатюрных соленоидов. Управление соленоидами производится путем подачи коммутирующего напряжения 24 В постоянного тока через 12-ти штырьковый разъем типа «викинг», расположенный на боковой части корпуса аттенюатора. Аттенюаторы подключают к источнику сигнала и нагрузке в любом направлении.

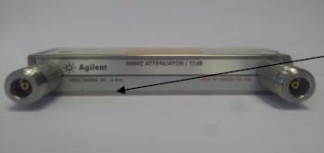

Общий вид аттенюаторов представлен на рисунках 1 - 4.
Номинальные значения установки разностного ослабления (Ауст.) и пределы допускаемой абсолютной погрешности установки разностного ослабления относительно 0 дБ (АА), дБ, представлены в табл. 1.
Таблица 1
8494G | 8496G | ||
■А-уст^ дБ | АА, дБ | Б д н ус А | АА, дБ |
1,0 | ±0,2 | 10,0 | ±0,2 |
2,0 | ±0,2 | 20,0 | ±0,4 |
3,0 | ±0,3 | 30,0 | ±0,5 |
4,0 | ±0,3 | 40,0 | ±0,7 |
5,0 | ±0,3 | 50,0 | ±0,8 |
6,0 | ±0,3 | 60,0 | ±1,0 |
7,0 | ±0,4 | 70,0 | ±1,2 |
8,0 | ±0,4 | 80,0 | ±1,3 |
9,0 | ±0,4 | 90,0 | ±1,5 |
10,0 | ±0,4 | 100,0 | ±1,6 |
11,0 | ±0,5 | 110,0 | ±1,8 |
Номинальные значения начального ослабления, дБ, представлены в табл. 2. Таблица 2
Частота, ГГц | 8494G, 8496G |
1,0 | 0,69 |
2,0 | 0,78 |
3,0 | 0,87 |
4,0 | 0,96 |
Коэффициент стоячей волны по напряжению, не более:
- аттенюатора 8494G, 8496G 1,50 Максимальная мощность на входе аттенюатора, Вт 1,0 Волновое сопротивление входа (выхода), Ом 50 Сечение коаксиального тракта, мм 7/3,04 Тип коаксиального соединителя N (розетка) Масса, кг, не более: 0,454 Габаритные размеры, мм, не более: 159x73x22 Условия эксплуатации:
- температура окружающего воздуха, °С 0 - 55
- относительная влажность при температуре 25 °С, %, не более 95
наносится на корпус аттенюатора методом трафаретной печати и на эксплуатационную документацию методом компьютерной графики.
В комплект поставки входят:
1. Аттенюатор коаксиальный ступенчатый программируемый - 1 шт.
2. Руководство по эксплуатации - 1 шт.
3. Методика поверки - 1 шт.
осуществляется в соответствии с документом 433-102-2014 МП «Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8495G, 8496G. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 08 мая 2014 г.
Перечень эталонов, применяемых при поверке:
- измеритель модуля коэффициента отражения и передачи Р2М-18, 0,01 - 18 ГГц, КСВН=1,03 - 3,0, ПГ ±(3К+1) %;
- измеритель комплексных коэффициентов передачи Обзор-103, 0,3 - 1300 МГц, КСВН=1,03 - 3,0, ПГ ±2,4К %;
- комплект для измерения соединителей коаксиальных КИСК-7, ПГ ±0,02 мм;
- измеритель отношения значений мощности эталонный FSV-30S, 0,03 - 18,0 ГГц, 0 - 80 дБ, ПГ ±(0,04 - 0,12) дБ;
- установка эталонная для поверки мер ослабления и магазинов затухания ЭО-01, 20 Гц - 100 МГц, 0 - 120 дБ, ПГ ±(0,002 - 0,2) дБ;
- установка для измерения ослабления и фазового сдвига ДК1-16, 0,0001 - 17,85 ГГц,
0 - 140 дБ, ПГ ±(0,01 - 2,5) дБ;
- источник питания постоянного тока Б5-71/1-ПРО, 0,1 - 30 В, ПГ ±(0,002Иуст.+0,1) В;
- генератор сигналов N5183, 100 кГц - 40 ГГц, ПГ ±2-10-6.
Методика измерений изложена в Руководстве по эксплуатации «Аттенюаторы коаксиальные ступенчатые программируемые 8494G, 8496G».
Нормативные и технические документы, устанавливающие требования к аттенюаторам коаксиальным ступенчатым программируемым 8494G, 8496G
1. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерения мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
2. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
3. Техническая документация фирмы-изготовителя «Agilent Technologies, Inc.», Малайзия.
Зарегистрировано поверок | 18 |
Поверителей | 3 |
Актуальность данных | 22.11.2024 |
