Анализаторы растворенного кислорода МАРК-3010, 61113-15

Назначение

Анализатор растворенного кислорода МАРК-3010 (в дальнейшем - анализатор) предназначен для измерения массовой концентрации растворенного в воде кислорода (КРК) и температуры анализируемой водной среды.

Описание

Анализатор растворенного кислорода МАРК-3010 - это малогабаритный переносной прибор, конструктивно состоящий из блока преобразовательного, датчика кислородного ДК-3010 и кюветы проточной КП-3010. Датчик кислородный ДК-3010 соединен с блоком преобразовательным кабелем длиной 1,5 м.

Датчик кислородный ДК-3010 (далее датчик) - проточный, амперометрический, по принципу работы совпадающий с полярографической ячейкой закрытого типа. При измерении КРК в датчике вырабатывается сигнал постоянного тока, который при фиксированной температуре пропорционален концентрации растворенного кислорода в анализируемой водной среде.

Для измерения температуры анализируемой водной среды и автоматической компенсации температурной зависимости сигнала с датчика в анализаторе используется терморезистор, встроенный в корпус датчика.

Сигнал с датчика поступает в блок преобразовательный, который осуществляет обработку сигнала и выводит информацию на экран знакосинтезирующего индикатора.

Электрическое питание анализатора осуществляется от установленной в блоке преобразовательном аккумуляторной батареи, зарядка которой производится с помощью источника питания ИП-102, входящего в комплект поставки анализатора.

Кювета проточная КП-3010 (далее кювета) используется при проведении измерений КРК на протоке анализируемой водной среды. В перерывах между измерениями или при транспортировании анализатора кювета с установленным датчиком размещается в гнезде блока преобразовательного и фиксируется байонетным соединением.

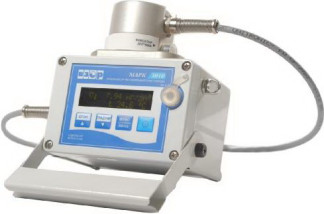

Внешний вид анализатора показан на рисунке 1.

Градуировка анализатора - полуавтоматическая, по двум точкам:

-    по бескислородному («нулевому») раствору;

-    по воздуху с относительной влажностью 100 % с учетом атмосферного давления. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-96:

-    блока преобразовательного - IP65;

-    источника питания ИП-102 - IP40.

Программное обеспечение

В анализаторе имеется встроенное программное обеспечение.

Программное обеспечение «МАРК-3010» предназначено для преобразования измеренного значения тока датчика в КРК и значения сопротивления терморезистора в температуру, вывода полученных данных на индикатор, а так же для проведения операций градуировки и обработки команд кнопок управления.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Конструкция анализатора исключает возможность несанкционированного влияния на ПО анализатора и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в ПО в соответствии с Р 50.2.077-2014 - высокий.

Технические характеристики

Диапазон измерений КРК при температуре анализируемой среды 20 °С,

мг/дм3...............................................................................................от 0 до 10,00.

Верхний предел диапазона измерения КРК зависит от температуры анализируемой среды и приведен в таблице 2.

Таблица 2

Пределы допускаемой основной абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды (20,0 ± 0,2) °С и температуре окружающего

воздуха (20 ± 5) °С, мг/дм3.....................................................................± (0,001 + 0,04С),

где С - здесь и далее по тексту - измеренное значение КРК в мг/дм3.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРК, обусловленной изменением температуры анализируемой среды, на каждые ± 5 °С от нормальной (20,0 ± 0,2) °С в пределах всего рабочего диапазона температур от 0 до

плюс 70 °С, мг/дм3........................................................................± (0,0005 + 0,012С).

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении КРК, обусловленной изменением температуры окружающего воздуха, на каждые ± 10 °С от нормальной (20 ± 5) °С в пределах рабочего диапазона от плюс 1 до плюс 50 °С,

мг/дм3........................................................................................± (0,001 + 0,002C).

Пределы допускаемой абсолютной погрешности анализатора при измерении КРК при температуре анализируемой среды, совпадающей с температурой градуировки, находящейся в диапазоне температур от плюс 15 до плюс 35 °С, при температуре окружающего воздуха (20 ± 5) °С, мг/дм3..............................................................................± (0,001 + 0,04C).

Диапазон измерений температуры анализируемой среды, °С...........от 0 до плюс 70.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении температуры анализируемой среды при температуре окружающего воздуха (20 ± 5) °С, °С..........................................................................................................± 0,3.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при измерении температуры анализируемой среды, обусловленной изменением температуры окружающего воздуха, на каждые ± 10 °С от нормальной (20 ± 5) °С в пределах рабочего диапазона температур воздуха от плюс 1 до плюс 50 °С, °С............................................± 0,1.

Время установления показаний анализатора при измерении КРК to,9, мин, не более .. 2.

Время установления показаний анализатора при измерении КРК ty, мин, не более 60.

Время установления показаний анализатора при измерении температуры анализируемой среды t0,9, мин, не более.................................................................................1.

Время установления показаний анализатора при измерении температуры анализируемой среды ty, мин, не более...................................................................................3.

Нестабильность показаний анализатора при измерении КРК за время 8 ч, мг/дм3, не более...........................................................................................± (0,0005 + 0,02С).

Градуировка анализатора производиться по воздуху с относительной влажностью 100 % при температуре от плюс 15 до плюс 35 °С.

Электрическое питание анализатора осуществляется от встроенной аккумуляторной батареи с номинальным выходным напряжением постоянного тока 3,3 В с допускаемым отклонением напряжения питания от 3,1 до 3,6 В.

Потребляемая мощность анализатора при номинальном напряжении питания 3,3 В, мВт, не более....................................................................................................180.

Габаритные размеры и масса узлов анализатора соответствуют значениям, приведенным в таблице 3.

Таблица 3

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С............................от плюс 1 до плюс 50;

-    относительная влажность окружающего воздуха при температуре 35 °С и более

низких температурах без конденсации влаги, %, не более........................................ 80;

-    атмосферное давление, кПа (мм рт. ст.)................от 84,0 до 106,7 (от 630 до 800).

Параметры анализируемой среды:

-    температура, °С...............................................................от 0 до плюс 70;

-    давление, МПа, не более.....................................................................0,1;

-    содержание солей, г/дм , не более............................................................40;

-    рН...........................................................................................от 4 до 12;

-    расход анализируемой воды через кювету проточную, см /мин.........от 20 до 1500.

Показатели надежности:

-    средняя наработка на отказ, ч, не менее.................................................... 20000;

-    среднее время восстановления работоспособности, ч, не более......................2;

-    средний срок службы анализатора, лет, не менее...................................... 10.

Знак утверждения типа

наносится с внешней стороны на заднюю поверхность блока преобразовательного методом наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Комплект поставки анализатора соответствует таблице 4.

Таблица 4

Поверка

осуществляется по документу «Анализатор растворенного кислорода МАРК-3010. Методика поверки», приведенному в Приложении А к Руководству по эксплуатации ВР54.00.000РЭ и утвержденному ФБУ «Нижегородский ЦСМ» 29 апреля 2015 г.

Основные средства поверки:

-    кислородно-азотные поверочные газовые смеси (ПГС) ГСО 10253-2013 1 разряда, пределы допускаемого относительного отклонения ± 5 % отн.

пределы допускаемой относительной погрешности ± (- 0,046X+1,523) % отн., где Х - номинальное значение объемной доли; с объемной долей кислорода от 3,5 до 4,6 % и от 10,4 до 12,7 %;

-    термостат жидкостный ТЖ-ТС-01/26,

диапазон регулирования температуры от 10 до 100 °С, погрешность поддержания температуры не более ± 0,1 °С;

-    термометр лабораторный электронный ЛТ-300 ТУ 4211-041-44229117-2005, диапазон измерений от минус 50 до плюс 300 °С, погрешность измерения ± 0,05 °С;

-    секундомер механический СОСпр-2б-2-000 ТУ 25-1894.003-90;

-    ротаметр РМ-А 0,063 ГУ3 ГОСТ 13045-81;

-    весы лабораторные электронные В1502,

диапазон взвешивания от 0,5 до 1500 г, погрешность взвешивания не более ± 30 мг.

Сведения о методах измерений

Методы измерений содержатся в Руководстве по эксплуатации ВР54.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к анализатору растворенного кислорода МАРК-3010

1    ГОСТ 22018-84 «Анализаторы растворенного кислорода амперометрические ГСП. Общие технические требования.

2    ГОСТ 8.766-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)».

3    Р 50.2.045-2005 «Анализаторы растворенного в воде кислорода. Методика поверки».
