Газосигнализаторы автоматические СИП-1ЛИ, 61115-15

Назначение

Газосигнализаторы автоматические СИП-1ЛИ предназначены для обнаружения и идентификации в воздухе отравляющих веществ, таких как иприт и люизит.

Описание

Газосигнализатор является автоматическим стационарным прибором.

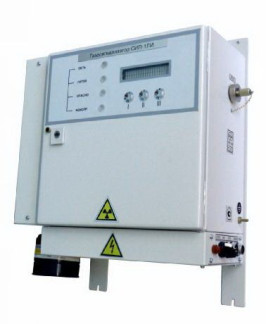

Общий вид газосигнализаторов представлен на рисунке 1.

Рисунок 1 - Общий вид газосигнализатора автоматического СИП-1ЛИ

Принцип действия газосигнализатора основан на методе спектрометрии ионной подвижности.

Преобразователем концентрации является ион-дрейфовая трубка, которая включает зону реакции и зону дрейфа, разъединенные сеточным затвором.

Проба вводится в зону реакции, где происходит ионизация молекул под действием бета-излучения радиоактивного источника Ni-63. Постоянное электрическое дрейфовое поле извлекает ионы выбранной полярности, увлекая их во встречном направлении дрейфовому газу. На сеточном затворе создается поперечное поле, через которое не проходят образовавшиеся ионы. В выбираемых оператором временных интервалах напряжение затвора кратковременно удаляется, затвор «открывается» и пакет ионов вводится в дрейфовую область. Эти ионы затем разделяются согласно размеру, форме, массе и заряду, и различные типы ионов достигают коллектора в разное время. Ионы разряжаются на коллекторе, и восстановленные нейтральные молекулы вещества выносятся потоком дрейфового газа наружу. Возникающий на коллекторе ток усиливается в электрометрическом усилителе и в преобразованном виде поступает в микропроцессорную систему для дальнейшей обработки. Отношение времени выхода пика вещества к времени выхода реагирующего пика является характеристической величиной для данного вещества. Длительность импульса, подаваемого на открытие сеточного затвора, лежит в пределах от 50 до 200 мкс, время дрейфа - 20 мс. В качестве дрейфового газа используется сухой очищенный атмосферный воздух.

В корпусе газосигнализатора размещены: преобразователь концентрации; плата высоковольтного источника питания; электрометрический усилитель; блок газодинамический с ресивером, концентратор.

С наружной стороны корпуса расположены: осушитель; фильтрующе-поглощающая коробка; предохранитель; звуковое устройство; разъем последовательного порта; блок входного аэрозольного фильтра, разъем для подключения питания; тумблер ВКЛ/ВЫКЛ.

На дверце корпуса расположены: дисплей, плата индикации.

На лицевой панели газосигнализатора расположены: замок; светодиод НЕИСПР; светодиод ОПАСНО; светодиод СЕТЬ; светодиод ГОТОВ; кнопки для переключения режимов I, II, III.

Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбой ОТК (рисунок 2).

Рисунок 2 -Защитная пломба

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее ПО). Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по сети RS-485 по протоколу Modbus RTU следующей информации:

-    текущего времени;

-    данных о превышении порогов по всем каналам измерения;

-    сообщений об ошибках и предупреждений.

ПО структурно подразделяется на следующие части:

-    измерительную часть, которая выполняет измерения показаний различных датчиков и устройств газосигнализатора;

- управляющую часть, которая используя данные полученные от измерительной части ПО и установленные параметры, выполняет управление различными механизмами, обеспечивая требуемую функциональность газосигнализатора.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения газосигнализаторов СИП-1ЛИ учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:

- высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (в газосигнализаторе установлена система защиты микроконтроллера от чтения и записи).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Порог срабатывания в нормальных климатических условиях, мг/м3 (ПДКр.з):

-    по иприту    (2,0 x 10'4 ± 20 %) (1);

-    по люизиту    (2,0 x 10-4 ± 20 %) (1).

Время срабатывания газосигнализатора, мин, не более    15.

Последействие газосигнализатора, мин, не более:

-    при пороговых концентрациях    15;

-    при концентрациях, десятикратно превышающих пороговые    30. Время выхода на рабочий режим не более 60 мин.

Газосигнализатор должен обеспечивать специфичность к следующим мешающим примесям в диапазоне концентрации, мг/м3:

-    моноэтаноламин    от 0,0 до 0,4;

-    изопропиловый спирт    от 0,0 до 8,0;

-    тиодигликоль    от 0,0 до 9,0*10-2;

-3

-    треххлористый мышьяк    от 0,0 до 2,0*10" ;

-    N-метилпирролидон    от 0,0 до 1,2*10-2;

-    этиленгликоль    от 0,0 до 4,0;

-Ы,Ы-диэтиламиноэтилмеркаптан    от 0,0 до 3,0;

-    ДТСГК    1,5% раствор.

При готовности к анализу и отсутствии ошибок в работе газосигнализатора включается светодиод «ГОТОВ» на лицевой панели газосигнализатора.

Газосигнализатор имеет встроенную автоматическую систему диагностики неисправности и включает светодиод «НЕИСПР» на лицевой панели газосигнализатора при наличии ошибок в функционировании газосигнализатора.

Электропитание газосигнализатора осуществляется через блок питания от сети переменного тока 220 В (+10/ -15) %; (50 ± 1) Гц.

В газосигнализаторе используется высоковольтный источник питания с выходным напряжением до 4 кВ.

Мощность, потребляемая газосигнализатором, не превышает 160 ВА.

Газосигнализатор работоспособен при воздействии следующих климатических факторов в диапазоне:

-    температура, °С    от плюс 15 до плюс 35;

-    относительная влажность, %    от 30 до 80;

-    атмосферное давление, кПа (мм. рт. ст.)    от 84,0 до 106,7 (от 630 до 800). Условия транспортирования и хранения:

-    температура, °С    от минус 20 до плюс 40;

-    относительная влажность, %, не более    80. Условия хранения

Показатели надежности:

-    наработка на отказ (при работе 24 ч в сутки), ч, не менее    10000;

-    срок службы, лет, не менее    10; Масса газосигнализатора, кг, не более 25. Габаритные размеры газосигнализатора, мм, не более 540*219*580.

Знак утверждения типа

Знак утверждения типа наносят на боковую сторону корпуса газосигнализатора и на титульный лист Руководства по эксплуатации ДКТЦ.413446.004 РЭ методом штемпелевания.

Комплектность

Комплектность газосигнализатора приведена в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом «Газосигнализатор автоматический СИП-1ЛИ. Методика поверки ДКТЦ.413446.004 МП», утвержденным Руководителем ГЦИ СИ ОАО ФНТЦ «Инверсия» 14 января 2015 года.

Основные средства поверки:

-    установка газодинамическая ГДУ-33 РЮАЖ.441572.033 - создаваемые концентра-

9    13

ции иприта и люизита (5 x 10 ... 1 x 10 ) мг/м ;

-    фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;

-    секундомер механический СОПпр по ТУ 25-1894.003-90;

-    ГСО 8248-2003 состава иприта;

-    ГСО 8245-2003 состава люизита.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам автоматическим СИП-1ЛИ

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3 ДКТЦ.413446.004 ТУ Газосигнализатор автоматический СИП-1ЛИ. Технические условия.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области обороны и безопасности государства.
