Газосигнализаторы автоматические СИП-100ЛИ, 61116-15

Назначение

Газосигнализаторы автоматические СИП-100ЛИ предназначены для обнаружения и идентификации в воздухе отравляющих веществ, таких как иприт и люизит.

Описание

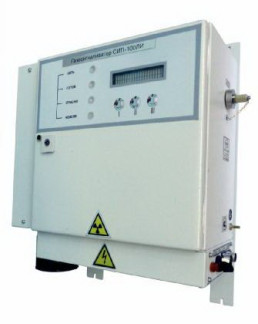

Газосигнализатор является автоматическим стационарным прибором. Общий вид газосигнализаторов представлен на рисунке 1.

Рисунок 1 - Общий вид газосигнализатора автоматического СИП-100ЛИ

Принцип действия газосигнализатора основан на методе спектрометрии ионной подвижности.

Преобразователем концентрации является ион-дрейфовая трубка, которая включает зону реакции и зону дрейфа, разъединенные сеточным затвором.

Проба вводится в зону реакции, где происходит ионизация молекул под действием бета-излучения радиоактивного источника Ni-63. Постоянное электрическое дрейфовое поле извлекает ионы выбранной полярности, увлекая их во встречном направлении дрейфовому газу. На сеточном затворе создается поперечное поле, через которое не проходят образовавшиеся ионы. В выбираемых оператором временных интервалах напряжение затвора кратковременно удаляется, затвор «открывается» и пакет ионов вводится в дрейфовую область. Эти ионы затем разделяются согласно размеру, форме, массе и заряду, и различные типы ионов достигают коллектора в разное время. Ионы разряжаются на коллекторе, и восстановленные нейтральные молекулы вещества выносятся потоком дрейфового газа наружу. Возникающий на коллекторе ток усиливается в электрометрическом усилителе и в преобразованном виде поступает в микропроцессорную систему для дальнейшей обработки. Отношение времени выхода пика вещества к времени выхода реагирующего пика является характеристической величиной для данного вещества. Длительность импульса, подаваемого на открытие сеточного затвора, лежит в пределах от 50 до 200 мкс, время дрейфа - 20 мс. В качестве дрейфового газа используется сухой очищенный атмосферный воздух.

В корпусе газосигнализатора размещены: преобразователь концентрации; плата высоковольтного источника питания; электрометрический усилитель; блок газодинамический с ресивером.

С наружной стороны корпуса расположены: осушитель; фильтрующе-поглощающая коробка; предохранитель; звуковое устройство; разъем последовательного порта; блок входного аэрозольного фильтра, разъем для подключения питания; тумблер ВКЛ/ВЫКЛ.

На дверце корпуса расположены: дисплей, плата индикации.

На лицевой панели газосигнализатора расположены: замок; светодиод НЕИСПР; светодиод ОПАСНО; светодиод СЕТЬ; светодиод ГОТОВ; кнопки для переключения режимов

I, II, III.

Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбой ОТК (рисунок 2).

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение.

Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по сети RS-485 по протоколу ModbusRTU следующей информации:

-    Текущего времени;

-    Данных о превышении порогов по всем каналам измерения;

-    Сообщений об ошибках и предупреждений.

ПО структурно подразделяется на следующие части:

- измерительную часть, которая выполняет измерения показаний различных датчиков и устройств газосигнализатора;

-управляющую часть, которая используя данные полученные от измерительной части ПО и установленные параметры, выполняет управление различными механизмами, обеспечивая требуемую функциональность газосигнализатора.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Влияние встроенного программного обеспечения газосигнализаторов СИП-100ЛИ учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:

- высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (в газосигнализаторе установлена система защиты микроконтроллера от чтения и записи).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Порог срабатывания в нормальных климатических условиях, мг/м3 (ПДКр.з.):

-    по иприту    (2,0 x 10-2 ± 20 %) (100);

-    по люизиту    (2,0 x 10-2 ± 20 %) (100).

Время срабатывания газосигнализатора, с, не более    15.

Последействие газосигнализатора, не более:

-    при пороговых концентрациях, с    15;

-    при концентрациях, десятикратно превышающих пороговые, мин    3. Время выхода на рабочий режим не более 60 мин.

Газосигнализатор должен обеспечивать специфичность к следующим мешающим примесям в диапазоне концентрации, мг/м3:

-    моноэтаноламин    от 0,0 до 0,4;

-    изопропиловый спирт    от 0,0 до 8,0;

-    тиодигликоль    от 0,0 до 9,0*10-2;

-3

-    треххлористый мышьяк    от 0,0 до 2,0*10" ;

-    N-метилпирролидон    от 0,0до 1,2*10-2;

-    этиленгликоль    от 0,0 до 4,0;

-Ы,Ы-диэтиламиноэтилмеркаптан    от 0,0 до 3,0;

-    ДТСГК    1,5% раствор.

При готовности к анализу и отсутствии ошибок в работе газосигнализатора включается светодиод «ГОТОВ» на лицевой панели газосигнализатора.

Газосигнализатор имеет встроенную автоматическую систему диагностики неисправности и включает светодиод «НЕИСПР» на лицевой панели газосигнализатора при наличии ошибок в функционировании газосигнализатора.

Электропитание газосигнализатора осуществляется через блок питания от сети переменного тока 220 В (+10/-15) %; (50 ± 1) Гц.

В газосигнализаторе используется высоковольтный источник питания с выходным напряжением до 4 кВ.

Мощность, потребляемая газосигнализатором, не превышает 160 ВА.

Газосигнализатор работоспособен при воздействии следующих климатических факторов в диапазоне:

-    температура, °С

от плюс 15 до плюс 35;

от 30 до 80; от 84,0 до 106,7 (от 630 до 800).

от минус 20 до плюс 40;

80.

-    относительная влажность, %

-    атмосферное давление, кПа (мм. рт. ст.)

Условия транспортирования и хранения:

-    температура, °С

-    относительная влажность, %, не более Условия хранения Показатели надежности:

-    наработка на отказ (при работе 24 ч в сутки), ч, не менее    10000;

-    срок службы, лет, не менее    10; Масса газосигнализатора, кг, не более 25. Габаритные размеры газосигнализатора, мм, не более 540*219*580.

Знак утверждения типа

Знак утверждения типа наносят на боковую сторону корпуса газосигнализатора и на титульный лист Руководства по эксплуатации ДКТЦ.413446.003 РЭ методом штемпелевания.

Комплектность

Комплектность газосигнализатора приведена в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с документом «Газосигнализатор автоматический СИП-100 ЛИ. Методика поверки ДКТЦ.413446.003 МП», утвержденным Руководителем ГЦИ СИ ОАО ФНТЦ «Инверсия» 14 января 2015 года.

Основные средства поверки:

-    установка газодинамическая ГДУ-33 РЮАЖ.441572.033 - создаваемые концентра-

9    13

ции иприта и люизита (5 x 10 ... 1 x 10 ) мг/м ;

-    фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;

-    секундомер механический СОПпр по ТУ 25-1894.003-90;

-    ГСО 8248-2003 состава иприта;

-    ГСО 8245-2003 состава люизита.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам автоматическим СИП-100ЛИ

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

условия.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области обороны и безопасности государства.
