Государственный реестр средств измерений

Газосигнализаторы автоматические СИП-100, 61117-15

61117-15
Газосигнализаторы автоматические СИП-100 предназначены для автоматического измерения содержания фосфорорганических отравляющих веществ, таких как зарин, зоман, вещество типа Vx в воздухе рабочей зоны на уровне 100 предельно допустимых концентраций (ПДКр.з.).
Карточка СИ
Номер в госреестре 61117-15
Наименование СИ Газосигнализаторы автоматические
Обозначение типа СИ СИП-100
Изготовитель ОАО "ГосНИИхиманалит", г.С.-Петербург
Год регистрации 2015
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газосигнализаторы автоматические СИП-100 Назначение средства измерений

Газосигнализаторы автоматические СИП-100 предназначены для автоматического измерения содержания фосфорорганических отравляющих веществ, таких как зарин, зоман, вещество типа Vx в воздухе рабочей зоны на уровне 100 предельно допустимых концентраций (ПДКр.з.).

Описание

Г азосигнализатор является автоматическим стационарным прибором.

Принцип действия газосигнализатора основан на методе спектрометрии ионной подвижности.

Преобразователем концентрации является ион-дрейфовая трубка, которая включает зону реакции и зону дрейфа, разъединенные сеточным затвором.

Проба вводится в зону реакции, где происходит ионизация молекул под действием бета-излучения радиоактивного источника Ni-63. Постоянное электрическое дрейфовое поле извлекает ионы выбранной полярности, увлекая их во встречном направлении дрейфовому газу. На сеточном затворе создается поперечное поле, через которое не проходят образовавшиеся ионы. В выбираемых оператором временных интервалах напряжение затвора кратковременно удаляется, затвор «открывается» и пакет ионов вводится в дрейфовую область. Эти ионы затем разделяются согласно размеру, форме, массе и заряду, и различные типы ионов достигают коллектора в разное время. Ионы разряжаются на коллекторе, и восстановленные нейтральные молекулы вещества выносятся потоком дрейфового газа наружу. Возникающий на коллекторе ток усиливается

в электрометрическом усилителе и в преобразованном виде поступает в микропроцессорную систему для дальнейшей обработки. Отношение времени выхода пика вещества к времени выхода реагирующего пика является характеристической величиной для данного вещества. Длительность импульса, подаваемого на открытие сеточного затвора, лежит в пределах от 50 до 200 мкс, время дрейфа - 20 мс. В качестве дрейфового газа используется сухой очищенный атмосферный воздух.

В корпусе газосигнализатора размещены: преобразователь концентрации; плата высоковольтного источника питания; электрометрический усилитель; блок газодинамический с ресивером.

С наружной стороны корпуса расположены: осушитель; штуцера для подсоединения трубки забора воздуха и трубки выброса воздуха, предохранитель; звуковое устройство; разъем последовательного порта; блок входного аэрозольного фильтра, разъем для подключения питания; тумблер ВКЛ/ВЫКЛ.

На дверце корпуса расположены: дисплей, плата индикации.

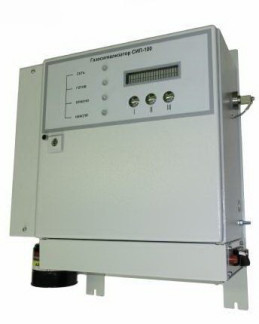

На лицевой панели газосигнализатора расположены: замок; светодиод НЕИСПР; светодиод ОПАСНО; светодиод СЕТЬ; светодиод ГОТОВ; кнопки I, II, III, служащие для проверки работоспособности газосигнализатора по электрическим цепям.

Для защиты прибора от несанкционированного вскрытия газосигнализатор опломбирован пломбой ОТК (рисунок 2).

Программное обеспечение

Газосигнализаторы имеют встроенное программное обеспечение (далее ПО).

Встроенное ПО разработано для решения задач обработки и представления данных, сбора информации с датчиков, отображения данных на дисплее, передачи по сети RS-485 по протоколу Modbus RTU следующей информации:

-    текущего времени;

-    данных о превышении порогов по всем каналам измерения;

-    сообщений об ошибках и предупреждений.

ПО структурно подразделяется на следующие части:

-    измерительную часть, которая выполняет измерения показаний различных датчиков и устройств газосигнализатора;

-    управляющую часть, которая используя данные полученные от измерительной части ПО и установленные параметры, выполняет управление различными механизмами, обеспечивая требуемую функциональность газосигнализатора.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Идентификационные данные

Значения

Идентификационное наименование программного обеспечения

ID OV

Номер версии (идентификационный номер) программного обеспечения

0.6

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Прилагается индивидуально к каждому газосигнализатору.

Влияние встроенного программного обеспечения газосигнализаторов СИП-100 учтено при нормировании метрологических характеристик.

Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню:

-    высокий: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (в газосигнализаторе установлена система защиты микроконтроллера от чтения и записи).

Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Технические характеристики

Порог срабатывания при нормальных климатических условиях, мг/м (ПДКр.з.):

-    по зарину -    (2,0 x 10-3 ± 20 %) (100);

-    по зоману -    (1,0 x 10'3 ± 20 %) (100);

-    по веществу типа Ух -    (5,0 x 10-4 ± 20 %) (100). Время срабатывания газосигнализатора не более 15 с.

Последействие газосигнализатора, не более:

-    при пороговых концентрациях, с    15;

-    при концентрациях, десятикратно превышающих пороговые, мин    2. Время выхода на рабочий режим не более 30 мин.

Газосигнализатор специфичен к следующим мешающим примесям в диапазоне концентрации, мг/м3:

при определении зарина:

-    изопропиловый спирт

от 0,0 до 8,0; от 0,0 до 0,4; от 0,0 до 0,1; от 0,0 до 0,1; от 0,0 до 8,0; -2 от 0,0 до 9,0*10-2;

-    моноэтаноламин

-    изопропилметилфосфонат

-    диизопропилметилфосфонат при определении зомана:

-    пинаколиновый спирт

-    дипинаколилметилфосфонат

-    моноэтаноламин

-    пинаколилметилфосфонат при определении Vx:

-    изобутиловый спирт

от 0,0 до 8,0; от 0,0 до 9,0*10' от 0,0 до 9,0*10" от 0,0 до 1,2*10-от 0 , 0 до 0,3.

-    изобутилметилфосфонат

-    диизобутилметилфосфонат

-    N-метилпирролидон -К,К-диэтиламиноэтилмеркаптан

При готовности к анализу и отсутствии ошибок в работе газосигнализатора включается светодиод ГОТОВ на лицевой панели газосигнализатора.

Газосигнализатор имеет встроенную автоматическую систему диагностики неисправности и включает светодиод НЕИСПР на лицевой панели газосигнализатора при наличии ошибок в функционировании газосигнализатора.

Электропитание газосигнализатора осуществляется через блок питания от сети переменного тока 220 В (+10/-15) %; (50 ± 1) Гц.

В газосигнализаторе используется высоковольтный источник питания с выходным напряжением до 4 кВ.

Мощность, потребляемая газосигнализатором, не превышает 160 ВА.

Газосигнализатор работоспособен при воздействии следующих климатических факторов в диапазоне:

-    температура, °С

от плюс 15 до плюс 35;

от 30 до 80; от 84,0 до 106,7 (от 630 до 800).

от минус 20 до плюс 40;

80.

-    относительная влажность, %

-    атмосферное давление, кПа (мм. рт. ст.)

Условия транспортирования и хранения:

-    температура, °С

-    относительная влажность, %, не более

Показатели надежности:

-    наработка на отказ (при работе 24 ч в сутки), ч, не менее    10000;

-    срок службы, лет, не менее    10;

Масса газосигнализатора, кг, не более    25.

Г абаритные размеры газосигнализатора, мм, не более    540*219*580.

Знак утверждения типа

Знак утверждения типа наносят на боковую сторону корпуса газосигнализатора и на титульный лист Руководства по эксплуатации ДКТЦ.413446.002РЭ методом штемпелевания.

Комплектность

Таблица 2- Комплектность

Обозначение

Наименование

Кол-во, шт.

ДКТЦ.413446.002

Г азосигнализатор автоматический СИП-100

1

ГЕО.364.126 ТУ

Розетка 2РМ18КПЭ7Г1В1

1

ГЕО.364.126 ТУ

Розетка 2РМТ22КПН4Г3В1В

1

ДКТЦ.302645.001

Трубка забора воздуха

1

ДКТЦ.302645.001

Трубка выброса воздуха

1

Комплект ЗИП-О согласно ведомости ЗИП ДКТЦ.413446.002 ЗИ

1 компл.

Эксплуатационные документы согласно ведомости эксплуатационных документов ДКТЦ.413446.002 ВЭ, включая методику поверки

Поверка

осуществляется в соответствии с документом «Газосигнализатор автоматический СИП-100. Методика поверки ДКТЦ.413446.002 МП», утвержденным Руководителем ГЦИ СИ ОАО ФНТЦ «Инверсия» 11 февраля 2015 года.

Основные средства поверки:

-    установка газодинамическая ГДУ-33 РЮАЖ.441572.033 - создаваемые

9    2    3

концентрации зарина, зомана, вещества типа Vx (5 x 10 ... 1 x 10 ) мг/м ;

-    фотометр фотоэлектрический КФК по ТУ 9443-001-07516244-2005;

-    секундомер механический СОПпр по ТУ 25-1894.003-90;

-    ГСО 8246-2003 состава зарина;

-    ГСО 8247-2003 состава зомана;

-    ГСО 8249-2004 состава вещества типа Vx.

Сведения о методах измерений

Методики измерений приведены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к газосигнализаторам автоматическим СИП-100

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    Газосигнализатор автоматический СИП-100. Технические условия ДКТЦ.413446.002 ТУ.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при осуществлении деятельности в области обороны и безопасности государства.
