Колонки топливораздаточные КВАНТ, 61118-15

Назначение

Колонки топливораздаточные «КВАНТ» (далее - колонка) предназначены для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости. Топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в счетчик жидкости, из которого через рукава с раздаточным краном поступает в бак транспортного средства. Вращение вала счетчика жидкости при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в блок индикации и управления «КВАНТ», где происходит измерение и преобразование количества импульсов в объем отпущенного топлива, далее полученное значение отображается на цифровом табло.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

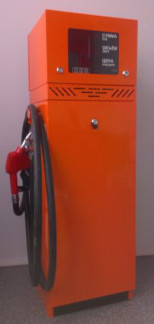

Общий вид колонок приведен на рисунке 1.

Колонки состоят из следующих функциональных блоков: измерительного, информационно-заправочного и насосного.

Измерительный блок обеспечивает измерение объема топлива. Основным оборудованием измерительного блока являются: счетчик(и) жидкости объемного типа RSJ фирмы «Zhejiang Maide Machine Co., Ltd.», Китай; генератор(ы) импульсов (датчик(и) расхода) FBCGO-3 фирмы «Zhejiang Datiana Machine Co., Ltd.», Китай; электроуправляемые клапаны; фильтр (номинальная тонкость фильтрования 60 мкм, по заказу могут комплектоваться фильтрами 20 или 80 мкм). Общий вид измерительного блок представлен на рисунке 2.

Информационно-заправочный блок содержит блок индикации и управления «КВАНТ», индикаторы газа и напорные рукава с раздаточными кранами.

Блок индикации и управления «КВАНТ» обеспечивает:

-    сбор и обработку результатов измерений;

-    управление колонкой;

-    управление режимом выдачи;

-    отображение информации о заданной и отпущенной дозе;

-    накопление суммарных данных об измеренном количестве топлива;

-    аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Насосный блок обеспечивает подачу жидкости в измерительный модуль.

Колонка управляется пультом дистанционного управления или программным обеспечением АЗС.

Цифровое табло колонок, расположенное на блоке индикации и управления «КВАНТ», отображает информацию об объеме выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки выпускаются в следующих конструктивных исполнениях:

-    с объединением всех функциональных блоков в единую конструкцию, размещается на заправочном островке автозаправочной станции;

-    с раздельным исполнением функциональных блоков: измерительный и информационно-заправочный, размещаются на заправочном островке и насосного(-ных) блока(-ов), размещается (ых) вблизи резервуара (-ов) или погружных в резервуарах соответственно

Счетчик жидкости

Генератор импульсов

Порядок обозначения колонок топливораздаточных «КВАНТ» в документации и при заказе: Колонка топливораздаточная «КВАНТ» - Х1Х2Х3-Х4Х5, где Х1 - тип корпуса: от 1 до 6;

Х2 - тип гидравлики: 0 - напорная, 1 - всасывающая;

Х3 - количество видов топлива: от 1 до 5;

Х4 - количество раздаточных рукавов: от 1 до 10;

Х5 - производительность: 1 - 50 л/мин, 2 - 80 л/мин, 3 - 50 и 80 л/мин,;

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Схемы пломбировки основных элементов колонок приведены на рисунках 3-6.

Программное обеспечение

Рисунок 2 - Пломбировка счетчика    Рисунок 3 - Пломбировка счетчика

жидкости объемного типа RSJ    жидкости объемного типа RSJ

Колонки топливораздаточные «КВАНТ» имеют встроенное программное обеспечение (ПО), разработанное изготовителем, которое устанавливается (прошивается) в энергонезависимую память блока индикации и управления «КВАНТ» при изготовлении, в процессе эксплуатации данное ПО не может быть изменено намеренно или непреднамеренно (стерто, заменено), что обеспечивается конструкцией.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Пределы допускаемой погрешности колонок установлены с учетом влияния ПО на метрологические характеристики.

Конструкция колонок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Номинальный расход топлива через один кран, л/мин    50 ± 5; 80 ± 8.

Наименьший расход топлива через кран, л/мин    5;    8.

Минимальная доза выдачи, л    2;    5.

Пределы допускаемой основной относительной погрешности при измерении объема выданного топлива (для минимальной дозы

выдачи), температура окружающей среды и топлива (20 ± 5) °С, %    ± 0,25 (± 0,50).

Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива (для минимальной дозы выдачи), вызванной изменением температуры окружающей среды и

топлива от (20 ± 5) °С, в пределах рабочих условий, %    ± 0,25 (± 0,50).

Сходимость показаний при измерении объема выданного топлива

(для минимальной дозы выдачи), %    ± 0,25 (± 0,50).

Верхний предел показаний указателя разового учета, не менее:

-    выданного количества топлива, л    999,99;

-    цены за 1 л, руб.    99,991;

-    стоимости выданной дозы, руб.    99 999,99. Верхний предел показаний указателя суммарного учета, л 9 999 999. Дискретность отображения информации указателя:

-    разового учета, л    0,01;

-    суммарного учета, л    1,0. Длина раздаточного рукава, м, не менее 4,0. Рабочие условия:

-    температура окружающего воздуха, °С    от минус 40 до плюс 50;

-    температура измеряемого топлива, °С:

-    для бензина    от минус 40 до плюс 35;

-    для дизельного топлива и керосина    от минус 40 до плюс 40 . Габаритные размеры, мм, не более 2700 х 570 х 2200. Масса, кг, не более 500. Средний срок службы, лет 12.

Примечания:

1    - цена за 1 л может быть указана в других расчетных единицах, при этом запятая отделяющая целые расчетные единицы может быть сдвинута;

2    - или температуры помутнения или кристаллизации.

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1    Колонка    1 шт.

2    Запасные части    1 компл.

3    Эксплуатационная документация на колонку    1 экз.

4    Эксплуатационная документация на комплектующие изделия,

входящие в состав колонки    1 компл.

Поверка

осуществляется в соответствии с МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»;

Основное поверочное оборудование:

-    при первичной поверке, мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;

-    при периодической поверке, мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в документе «Колонки топливораздаточные «КВАНТ». Руководство по эксплуатации», РМВЦ 2.833.100.00 РЭ.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным «КВАНТ»

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

3    Технические условия ТУ 4213-011-34836951-2014.

Рекомендации к применению

-    при осуществлении торговли;

-    при выполнении государственных учетных операций и учете количества энергетических ресурсов.
