Трансформаторы напряжения F35-VT41, 61200-15

Параметр

Значение

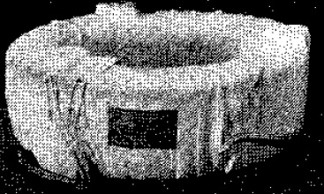

Тип трансформатора

ТВ

Д-35

Заводской номер

11423-1;

11423-2;

11423-3

13108-А;

13108-В;

13108-С

4913-А;

4913-В;

4913-С

19600А; 19600В; 19600С

38265-А,

38265-В,

38265-С

Номинальный первичный ток 11ном., А

150

200

300

300

300

Номинальный вторичный ток 12ном., А

5

5

5

5

5

Класс точности обмоток для измерения

10

10

1

3

3

Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А

20

25

10

30

10

Номинальное напряжение ином., кВ

35

35

35

35

35

Номинальная частота Гном., Гц

50

Номинальный коэффициент безопасности приборов, Кбном

5

Диапазон рабочих температур, ° С

от минус 40 до 40

Максимальная влажность, %

95

Тип трансформатора

ТВД-35

ТВД-35

мкп

Заводской номер

5035-А; 5035-С; 5014-А; 5014-С; 15056-А; 15056-С; 5028-А; 5028-С; 5016-А; 5016-С; 9967-А; 9967-С; 9951-А; 9951-С; 7442-А; 7442-С

8173-А; 8173-В; 8173-С; 8243-А; 8243-В; 8243-С

4781-А; 4781-В;

4781-С;

4782-А; 4782-В; 4782-С

5447-А;

5447-В;

5447-С

3219-А;

3219-В;

3219-С;

4915-А;

4915-В;

4915-С;

3179-А;

3179-В;

3179-С

Номинальный первичный ток 11ном., А

600

600

1000

1500

300

Номинальный вторичный ток 12ном., А

5

5

5

5

5

Класс точности обмоток для измерения

0,5

0,5

0,5

3,0

1,0

Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А

10

30

60

30

10

Номинальное напряжение ином., кВ

35

35

35

35

35

Номинальная частота Гном., Гц

50

Номинальный коэффициент безопасности приборов, Кбном

5

Диапазон рабочих температур, ° С

от минус 40 до 40

Максимальная влажность, %

95

Параметр

Значение

Тип трансформатора

ТВД-35 МКП

ТВД-35/25

ТВД-160

Заводской номер

4994-А;

4994-В;

4994-С

2064-А;

2064-В;

2064-С

9984-А;

9984-В;

9984-С

9912-А;

9912-В;

9912-С;

11709-А;

11709-В;

11709-С;

5013-А;

5013-С;

9086-А;

9086-С

Я325-Я330-А; Я325-Я330-В; Я325-Я330-С; 542-А; 542-В; 542-С

Номинальный первичный ток 11ном., А

600

600

400

600

600

Номинальный вторичный ток 12ном., А

5

5

5

5

5

Класс точности обмоток для измерения

0,5

1,0

1,0

0,5

3,0

Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А

10

10

20

10

30

Номинальное напряжение ином., кВ

35

35

35

35

110

Номинальная частота Гном., Гц

50

Номинальный коэффициент безопасности приборов, КБном

5

Диапазон рабочих температур, ° С

от минус 40 до 40

Максимальная влажность, %

95

Тип трансформатора

ГВД-220

Заводской номер

1904-А; 1904-В; 1904-С; 100407; 100412; 100378; 31-2; 31-1; 1941-А; 1941-В; 1941-С

31-3

139-А; 139-В; 139-С; 472-А; 472-В; 472-С; 138-1; 138-2; 138-3

Номинальный первичный ток 11ном., А

600

600

1000

Номинальный вторичный ток 12ном., А

5

5

5

Класс точности обмоток для измерения

1,0

0,5

0,5

Номинальные вторичные нагрузки обмотки для цепей измерения Бном., В-А

20

20

30

Номинальное напряжение ином., кВ

220

220

220

Номинальная частота Гном., Гц

50

Номинальный коэффициент безопасности приборов, Кбном

5

Диапазон рабочих температур, ° С

от минус 40 до 40

Максимальная влажность, %

95

Тип прибора

Основные метрологические характеристики

Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04)

Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

Прибор сравнения КНТ-03 (Госреестр № 24719-03)

Пределы измерения токовой погрешности 1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %:

± (0,1 + 0,05-A 2) ).

Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9.

Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ':

± (0,1 + 0,03-A 2)).

Примечания:

1)    Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;

2)    А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора.
