Датчики частоты вращения Magnetic 70085-1010-422 (далее - датчики) предназначены для измерения частоты прохождения метки (меток), закрепленных на вращающихся роторах газовых турбин, установленных на энергоблоке ст. 7 ПГУ-400 филиала «Шатурская ГРЭС» ОАО «Э.ОН Россия» и энергоблоках ст.7 и ст.8 филиала «Сургутская ГРЭС-2» ОАО «Э.ОН Россия».
Принцип действия датчиков основан на использовании эффекта Холла. Встроенный полупроводниковый чувствительный элемент преобразует изменения магнитного поля, возникающие при прохождении метки или профиля зуба зубчатого колеса вблизи датчика, а интегрированная электроника преобразует их в импульсы тока прямоугольной формы. Количество генерируемых датчиком импульсов зависит от количества меток (количества зубцов зубчатого колеса). Выходным сигналом датчика является последовательность прямоугольных импульсов, приведенная к единице времени.
Конструктивно датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой, метрической или дюймовой, для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.

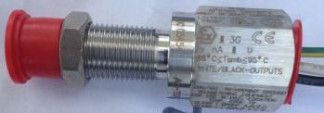

Внешний вид датчика частоты вращения приведен на рисунке 1.
| Название характеристики | Значение |
| Диапазон измерения частоты вращения, об/мин | от 10 до 8000 |
| Пределы допускаемой относительной погрешности измерения частоты вращения в рабочем диапазоне температур, % | ±1 |
| Условия эксплуатации: диапазон рабочих температур, °С | от минус 55 до 107 |
| Габаритные размеры (диаметр наружной резьбы х высота), мм, не более | М16х92 |
| Масса, кг, не более | 0,2 |
Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.
Датчики частоты вращения Magnetic 70085-1010-422 Паспорт
27 шт. 27 экз. 1 экз.
Методика поверки
осуществляется в соответствии с документом МП 61203-15 «Датчики частоты вращения Magnetic 70085-1010-422. Методика поверки», утвержденным ФГУП «ВНИИМС» 26 марта 2015 г. Основные средства поверки:
- установка тахометрическая УТ05-60, диапазон частот вращения от 10 до 60000 об/мин, относительная погрешность задания частоты 0,05 %;
- частотомер электронно-счетный Ч3-38, диапазон измерения частоты от 0,1 Гц до 60 МГц, базовая погрешность 0,003%.
приведены в паспорте на датчики частоты вращения Magnetic 70085-1010-422.
Нормативные и технические документы, устанавливающие требования к датчикам частоты вращения Magnetic 70085-1010-422
Техническая документация фирмы «AI-Tek Instruments, LLC», США.
