Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020, 61211-15

Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	61211-15
Наименование СИ	Трансформаторы тока
Обозначение типа СИ	1-417-048-P11021, 1-417-048-K11020
Изготовитель	"ABB Inc.", США
Год регистрации	2015
МПИ (интервал между поверками)	4 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока.

Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 (далее - трансформаторы) встроены в элегазовый выключатель DT1-145FK и состоят из тороидального магнитопровода, заключенного в изоляционную оболочку. Вторичная обмотка, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя DT1-145FK.

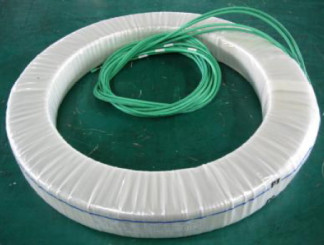

Общий вид трансформаторов тока 1-417-048-P11021, 1-417-048-K11020 показан на рисунке 1.

Технические характеристики

Основные метрологические и технические характеристики трансформаторов тока 1-417-048-P11021, 1-417-048-K11020 приведены в таблице 1.

тока 1-417-048-P11021, 1-417-048-K11020

Параметр	Значение
1	2
Тип	1-417-048-P11021	1-417-048-K11020
Заводской номер	1VAP51103055, 1VAP51103080, 1VAP51103054	1VAP51103059, 1VAP51103063, 1VAP51103057
Номинальный первичный ток 11ном., А	400, 600, 800, 1000	200, 400, 600, 800, 1000
Номинальный вторичный ток 12ном., А	5	5
Класс точности обмоток для измерения	0,2	0,2S
Номинальные вторичные нагрузки обмоток для измерения S^., В-А	50	30
Номинальное напряжение ином., кВ	1]	[0
Номинальная частота Гном., Гц	50
Номинальный коэффициент безопасности приборов КБном	20
Диапазон рабочих температур, °С	от минус 40 до 40

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта типографским способом. Комплектность средства измерений

В комплект поставки входят:

1. Трансформаторы тока 1-417-048-P11021, 1-417-048-K11020 (заводские номера: 1VAP51103055, 1VAP51103080, 1VAP51103054, 1VAP51103059, 1VAP51103063, 1VAP51103057) - 6 шт.;

2. Паспорт - 6 экз.

Поверка

осуществляется в соответствии с ГОСТ 8.217-2003 “ГСИ. Трансформаторы тока. Методика поверки”.

Перечень основных средств, применяемых при поверке, приведен в таблице 2.

Таблица 2

Тип прибора	Основные метрологические характеристики
1	2
Трансформатор тока измерительный лабораторный ТТИ-5000.5 (Г осреестр № 27007-04)	Номинальные значения первичного тока, А: от 5 до 5000. Класс точности: 0,05.

Прибор сравнения КНТ-03 (Госреестр № 6719-03)

Пределы измерения токовой погрешности 1, %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения токовой погрешности поверяемого трансформатора, %:

± (0,1 + 0,05-A 2 ).

Пределы измерения угловой погрешности поверяемого трансформатора, ': ± 199,9.

Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ':

± (0,1 + 0,03-A 2) ).

Примечания:

1) Прибор измеряет относительную разность вторичных токов эталонного и поверяемого трансформаторов, принимаемую за погрешность последнего согласно ГОСТ 18685-73;

2) А - значение измеряемой токовой погрешности или угловой погрешности поверяемого трансформатора.
