Измерители параметров полупроводниковых приборов ИППП-3, 61215-15

Измерители параметров полупроводниковых приборов ИППП-3 (по тексту - приборы) предназначены для измерения и наблюдения вольт-амперных характеристик (ВАХ) полупроводниковых приборов, автоматизации измерения и контроля их статических параметров, запоминания и документирования результатов измерений.
Карточка СИ
Номер в госреестре 61215-15
Наименование СИ Измерители параметров полупроводниковых приборов
Обозначение типа СИ ИППП-3
Изготовитель ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации 2015
Срок свидетельства 24.07.2021
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители параметров полупроводниковых приборов ИППП-3 (по тексту - приборы) предназначены для измерения и наблюдения вольт-амперных характеристик (ВАХ) полупроводниковых приборов, автоматизации измерения и контроля их статических параметров, запоминания и документирования результатов измерений.

Описание

Работа приборов основана на измерении значений токов (напряжений) на электродах тестируемого полупроводникового прибора (1111) при формировании развертки по напряжению в канале C (коллектора). Измеренные значения напряжения развертки являются аргументом искомой ВАХ, которая служит основой для определения или расчета статических параметров тестируемого ПП.

В качестве функции искомой ВАХ могут быть использованы значения тока по каналу C и токов (напряжений) по каналам B и S. Все сигналы формируются и измеряются относительно нулевого потенциала (канал Е), к которому должен быть подключен один из электродов тестируемого объекта.

Результаты измерений представляются в виде графиков и в виде таблиц чисел на экране прибора.

Графическое отображение ВАХ формируется из отдельных точек или путем линейной аппроксимации ее значений в промежутках между измеренными точками.

При наличии у тестируемого 1111 управляющего (база, затвор) и/или вспомогательного (подложка) электродов, прибор обеспечивает измерение семейства ВАХ по параметру, который может быть задан в виде последовательности ступеней тока или напряжения, формируемых по каналу В или S.

Прибор ИППП-3 имеет диапазон выходного тока по каналу коллектора от 1 нА до 10 А.

Прибор ИППП-3/1 имеет диапазон выходного тока по каналу коллектора от 1 нА до 20 А.

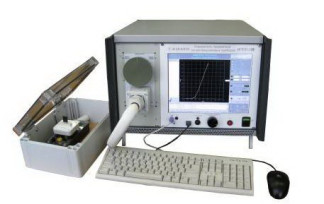

Внешний вид приборов представлен на рисунке 1.

Схема пломбирования приборов от несанкционированного доступа с указанием мест для нанесения оттиска знака поверки и оттиска клейма ОТК представлена на рисунке 2.

Схема с указанием нанесения знака поверки в виде клейма-наклейки представлена на рисунке 3.

Место нанесения оттиска клейма ОТК

Ethernet ИЗМЕРЕНИЕ ПУСК

1=1 О О

230 V 50 Hz

О

m о

Место нанесения оттиска знака поверки

Программное обеспечение (ПО) Измерителя параметров полупроводниковых приборов ИППП-3 (ИППП-3/1) является встроенным и состоит из ПО верхнего уровня и ПО нижнего уровня (прошивки).

ПО верхнего уровня, функционирует на базе встроенного промышленного компьютера РСМ-33хх в среде ОС Windows CE, без доступа пользователя к ОС.

ПО верхнего уровня представляет собой интерактивный интерфейс пользователя, реализованный в виде графических образов панелей управления прибором.

ПО верхнего уровня выполняет следующие основные функции:

-    настройка и контроль режима измерения параметров полупроводниковых приборов;

-    отображение результатов измерений в виде графика и таблицы чисел на экране прибора;

-    формирование отчета по результатам измерения параметров;

-    сохранение результатов измерения в памяти прибора;

-    создание архива эталонных графиков;

-    возможность создания пользователем собственных моделей измерения по схеме: изделие, тестируемый элемент, тест;

-    добавление и обновление библиотек стандартных и пользовательских тестов;

-    передача информации по локальной сети Ethernet 10/100 BASE-T по протоколу FTP, копирование на USB накопитель.

Метрологически значимым в приборе является ПО нижнего уровня (прошивки) двух микроконтроллеров, идентификационные данные приведены в таблице 1. Программы нижнего уровня выполняют:

-    прием команд и анализ заданных режимов на приборе (на панели прибора), установку этих режимов в приборе;

-    сбор результатов измерений (данных) и передачу на верхний уровень;

-    контроль перегрузки по напряжению, току и др. в измерительных каналах прибора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

ПО - нижнего уровня

ПО (прошивки)

Идентиф икационное наименование ПО

PIC1_L3.hex

PIC2_L3.hex

Номер версии (идентификационный номер ПО)

1.1.0.1

1.2.1.4

Цифровой идентификатор ПО

1D6F6CE3

DD6A529F

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» (в соответствии с Р 50.2.077-2014). Метрологические характеристики приборов нормированы с учетом ПО нижнего уровня.

1    Приборы имеют двухпроводную схему подключения тестируемого объекта по каналам С, B, E.

2    По каналу С (коллектора) приборы обеспечивают:

2.1    Диапазон источника напряжения от 0 до ± 2000 В.

2.2    Максимальное значение выходного тока, не менее:

-    10 А - прибора ИППП-3;

-    20 А - прибора ИППП-3/1.

2.3    Измерение выходного напряжения канала С от 0,05 до 2000 В.

2.4    Измерение выходного тока канала С:

-    от 1 нА до 10 А - прибор ИППП-3;

-    от 1 нА до 20 А - прибор ИППП-3/1.

2.5    Верхние пределы диапазонов измерения тока (напряжения), 1п (ип) -соответствуют ряду чисел 1, 2, 5, 10.

2.6    Пределы допускаемой основной погрешности измерения:

-    тока    ±[1,5 % от 1и + 0,5 % от 1п]    для 1п от 10 нА до 100 мкА;

±[1,0 % от 1и + 0,5 % от 1п]    для 1п от 200 мкА до 2 А;

±[9,0 % от 1и + 1,0 % от 1п]    для 1п от 5 до 50 А;

-    напряжения ±[1,0 % от ии + 0,5 % от ип] для ип от 500 мВ до 1000 В;

±[1,5 % от Ии + 0,5 % от Ип] для Ип 2000 В.

2.7    Выходное напряжение канала С имеет следующий вид:

-    сигнал в виде полуволны синусоидального напряжения длительностью V4 периода

сети;

-    сигнал, включающий три периода синусоидального напряжения с частотой сети;

-    сигнал постоянного уровня;

-    сигнал в виде последовательности импульсов возрастающей амплитуды, длительностью от 0,2 до 2 мс и интервалами между импульсами не менее трех периодов сети.

Примечание - Иф (1ф) - значение формируемого напряжения (тока);

Ии (1и) - значение напряжения (тока) измеренного на нагрузке.

3    По каналу B (базы) приборы обеспечивают:

3.1    Диапазон формирования ступенек тока и тока смещения положительной (отрицательной) полярности от 0,2 нА до 2,5 А.

3.2    Диапазон измерения выходного тока через нагрузку от 1 нА до 2,5 А.

3.3    Диапазон формирования ступенек напряжения и напряжения смещения положительной (отрицательной) полярности от 5 мВ до 40 В.

3.4    Диапазон измерения выходного напряжения на нагрузке от 50 мВ до 40 В.

3.5    Верхние пределы диапазонов формирования (измерения) тока (напряжения), 1п (ип) - соответствуют ряду чисел 1, 2, 4, 10.

3.6    Пределы допускаемой основной погрешности формирования ступенек тока (напряжения) и тока (напряжения) смещения:

-    тока    ±[1,5 % от 1ф + 0,5 % от 1п] для 1п от 40 нА до 100 мкА;

Лист № 5 Всего листов 7 ±[1,0 % от 1ф + 0,5 % от 1п] для 1п от 200 мкА до 10 А;

-    напряжения    ±[1,0 % от Цф + 0,5 % от ип];

3.7    Пределы допускаемой основной погрешности измерения:

-    тока    ±[1,5 % от 1и + 0,5 % от 1п] для 1п от 40 нА до 100 мкА;

±[1,0 % от ^ + 0,5 % от Щ для ^ от 200 мкА до 10 А;

-    напряжения    ±[1,0 % от U + 0,5 % от U^.

3.8    Вид выходного сигнала в режиме генератора напряжения (тока): постоянный уровень; сигнал ступенчато-изменяющейся формы; импульсные ступеньки.

4    По каналу S (подложки) приборы обеспечивают:

4.1    Диапазон формирования ступенек тока и тока смещения положительной (отрицательной) полярности от 2 нА до 10 мА.

4.2    Диапазон измерения выходного тока через нагрузку от 1 нА до 10 мА.

4.3    Диапазон формирования ступенек напряжения и напряжения смещения положительной (отрицательной) полярности от 50 мВ до 40 В.

4.4    Диапазон измерения выходного напряжения на нагрузке от 50 мВ до 40 В.

4.5    Верхние пределы диапазонов формирования (измерения) тока (напряжения), !п (U) - соответствуют ряду чисел 1, 2, 4, 10.

4.6    Пределы допускаемой основной погрешности формирования ступенек тока (напряжения) и тока (напряжения) смещения:

-    тока    ±[1,5 % от + 0,5 % от Щ для ^ от 40 нА до 100 мкА;

±[1,0 % от + 0,5 % от Щ для ^ от 200 мкА до 10 мА;

-    напряжения    ±[1,0 % от U + 0,5 % от U^.

4.7    Пределы допускаемой основной погрешности измерения:

-    тока    ±[1,5 % от ^ + 0,5 % от Щ для ^ от 40 нА до 100 мкА;

±[1,0 % от ^ + 0,5 % от Щ для ^ от 200 мкА до 10 мА;

-    напряжения    ±[1,0 % от U + 0,5 % от U^.

5    Приборы обеспечивают измерение ВАХ тестируемого объекта вида I = f (U), расчет отношения U/I (I/U) в измеренных точках, отображение результатов измерений (расчета) в виде графиков и таблиц чисел на экране прибора.

6    Интерфейсы    Ethernet 10/100 BASE-T, USB.

7    Потребляемая мощность, В А, не более:

-    прибора ИППП-3    400;

-    прибора ИППП-3/1    450.

8

Питание от сети переменного тока напряжением (230 ±23) В, частотой (50±1) Гц

9

Степень защиты оболочки

IP20 по ГОСТ 14254-96.

10

Масса прибора, кг, не более

37,0.

11

Габаритные размеры, мм, не более

465х327х565.

12

Рабочие условия применения:

от плюс 5 до плюс 40 оС;

-

температура окружающего воздуха

-

относительная влажность воздуха

до 80 % при температуре 25 оС;

-

атмосферное давление

от 84 до 106,7 кПа

Знак утверждения типа наносится на переднюю панель прибора методом офсетной печати и на титульные листы эксплуатационной документации типографским методом.

Комплектность

В комплект поставки прибора входят:

1    Измеритель параметров полупроводниковых приборов ИППП-3 1

1 шт. 1 шт. 1 экз. 1 экз.

2    Комплект ЗИП эксплуатационный

3    Руководство по эксплуатации

4    Методика поверки

Зарегистрировано поверок 53
Поверителей 3
Актуальность данных 07.12.2024
61215-15
Номер в ГРСИ РФ:
61215-15
Производитель / заявитель:
ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), Беларусь, г.Минск
Год регистрации:
2015
Cрок действия реестра:
24.07.2021
