| Номер в госреестре | 61217-15 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | Sigma 311В |
| Изготовитель | "Goodburn Engineering Ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 24.07.2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные Sigma 311В (далее по тексту - модули) предназначены для измерений напряжения постоянного тока и силы постоянного тока.
Конструктивно модуль выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, включая стандартные интерфейсы RS232 и RS485, светодиодные индикаторы состояния, органы подключения.
Принцип действия модулей основан на преобразовании входного аналогового сигнала с первичных измерителей преобразователей в цифровой сигнал с помощью быстродействующего АЦП.
Одновременно возможно установить до 99 модулей в локальную сеть на экранированной витой паре. Количество измерительных каналов - 20. Каждый модуль снабжён портом последовательного интерфейса RS485, предназначенным для проведения установки, настройки (конфигурирования) и диагностики. Все установочные параметры, включая сетевой адрес, скорость обмена данными, виды измерений, пороги аварийных (сигнальных) значений и калибровочные данные задаются дистанционно.
По условиям эксплуатации модули удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 20 до 70 °С и относительной влажностью окружающего воздуха до 80 % при температуре 23 °С без предъявления требований по механическим воздействиям.

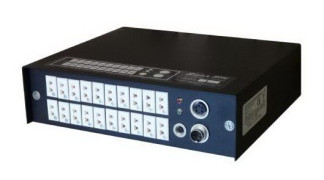

Внешний вид модуля с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа приведен на рисунке 1.
Метрологически значимую часть программного обеспечения (ПО) модулей представляет программный продукт «iDAS data acquisition software for Sigma», функционирующий в среде операционной системы Microsoft Windows NT (или 2000, XP, Vista, 7).
ПО предназначено для управления работой модулей, сбора данных, обеспечения автоматизации процесса измерений и обработки результатов измерений. Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iDAS data acquisition software for Sigma |
| Номер версии (идентификационный номер) ПО | 3.9.15 и выше |
| Цифровой идентификатор ПО | y 1 cccwwRJ 5WDF 3XjJ+dRzw |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от несанкционированного пользования. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.
Таблица 2
| Режим измерений | Поддиапазоны измерений | Пределы допускаемой основной погрешности измерений при температуре окружающего воздуха (23 ± 5)°С | Пределы допускаемой дополнительной погрешности измерений на 1 °С при температуре окружающего воздуха минус 20 до 18 °С и от 28 до 70 °С |
| Напряжение постоянного тока | от минус 10 до 10 В от минус 1,5 до 1,5 В от минус 180 до 180 мВ от минус 23 до 23 мВ | ± (0,015-U-10-2 + + 0,01-Ид-10-2 + + 3 -10-6) В | ± (25-U-10-6 + + 0,05-10-6) В |
| Сила постоянного тока | от минус 20 до 20 мА | ± 0,13-I-10-2 | - |
| Примечания: U - измеряемое напряжение, В; Ид - соответствующий поддиапазон измерений напряжения, В; I - измеряемая сила тока, А | |||
Таблица 3
| Наименование характеристики | Значение характеристики |
| Г абаритные размеры модуля (длина х ширина х высота), мм, не более | 250 х 215 х 68 |
| Масса модуля, кг, не более | 1,8 |
| Напряжение питания модулей от сети постоянного то- |
| Наименование характеристики | Значение характеристики |
| ка, В | от 12 до 28 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 23 °С, % | от минус 20 до 70 до 80 |
наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель модулей в виде наклейки.
Комплект поставки включает:
- модуль измерительный Sigma 311В - 1 шт.;
- коммуникационный кабель - 2 шт.;
- оконечная нагрузка - 1 шт.;
- ПО - 1 к-т;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется в соответствии с документом МП 61217-15 «Инструкция. Модули измерительные Sigma 311В фирмы «Goodburn Engineering Ltd.», Великобритания. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 24.03.2014 г.
Основное средство поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01): диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,002.. .0,004) %; диапазон воспроизведения силы постоянного тока от 1 мкА до 30 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,004.0,05) %.
Измерительные модули Sigma 311В фирмы «Goodburn Engineering Ltd.», Великобритания. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к модулям измерительным Sigma 311В
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
2. ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
3. ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1.10-16 до 30 А».
4. Техническая документация фирмы-изготовителя.
