| Номер в госреестре | 61219-15 |
| Наименование СИ | Измерители параметров электробезопасности электроустановок |
| Обозначение типа СИ | MPI-530 |
| Изготовитель | "Sonel S.A.", Польша |
| Год регистрации | 2015 |
| Срок свидетельства | 24.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители параметров электробезопасности электроустановок MPI-530 Назначение средства измерений
Измерители параметров электробезопасности электроустановок MPI-530 (далее измерители) предназначены для:
- измерения действующего значения напряжения переменного тока;
- измерения частоты переменного тока;
- измерения действующего значения силы переменного тока;
- измерения полной мощности;
- измерения среднеквадратического значения гармонических составляющих напряжения и силы тока;
- измерения суммарного коэффициента гармонических составляющих напряжения и силы тока;
- измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”;
- измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО;
- измерения силы тока и времени отключения УЗО типов AC, A, B;
- измерения действующего значения напряжения прикосновения;
- измерения действующего значения напряжения помех;
- измерения электрического сопротивления вспомогательных электродов;
- измерения электрического сопротивления заземляющего устройства без использования клещей;
- измерения электрического сопротивления заземляющего устройства с использованием клещей;
- измерения электрического сопротивления заземляющего устройства бесконтактным методом;
- измерения электрического сопротивления защитных проводников;
- измерения электрического сопротивления малым током;
- измерения сопротивления электроизоляции;
- измерения сопротивления электроизоляции с использованием адаптеров WS-03, WS-04;
- измерения освещенности с использованием датчика люксметра LP1;
- вычисления ожидаемого тока короткого замыкания цепи “фаза-нуль”, “фаза-фаза”, “фаза-защитный проводник”;
- вычисления удельного сопротивления грунта.

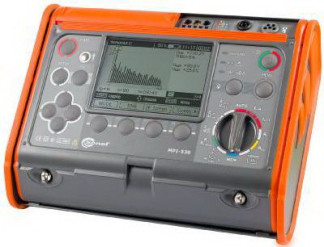

Измерители параметров электробезопасности электроустановок MPI-530 представляют собой многофункциональные измерительные приборы, конструктивно выполненные во влагостойком защитном корпусе. Принцип действия измерителей основан на преобразовании входных сигналов в цифровую форму быстродействующим АЦП, дальнейшей его обработке и отображении результатов измерений на жидкокристаллическом дисплее.
На передней панели измерителей расположены гнезда для подключения соединительных проводов и датчика люксметра, поворотный позиционный переключатель (для задания режимов работы), жидкокристаллический цифровой дисплей и разъемы для подключения измерительных клещей.
Питание измерителей обеспечивается никелево-магниевыми аккумуляторными батареями SONEL-07 4,8 В с подзарядкой с помощью внешнего зарядного устройства, подключаемого к сети переменного тока 220-230 В.
Измерители имеют следующие функциональные возможности: автоматический выбор диапазона измерения, автоматическое выключение неиспользуемого измерителя (функция AUTO-OFF), память измерений и способность передать сохраненные данные в компьютер, сигнализация разряда элементов питания.
MPI-530 может поставляться в модификации, которая обладает возможностью проведения измерений параметров УЗО в электроустановках с изолированной нейтралью (IT-системы). В этом случае маркировка MPI-530 дополняется аббревиатурой IT.
Управление режимами работы и настройками измерителей осуществляется с помощью внутреннего программного обеспечения, которое встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений. Идентификационные данные программного обеспечения анализаторов представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения измерителей параметров электробезопасности электроустановок MPI-530._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| MPI-530 | 1.19.00 | 0x7f8c |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики измерителей параметров электробезопасности электроустановок MPI-530 представлены в таблице 2. Таблица 2 - метрологические характеристики измерителей MPI-530
| Функция измерителей | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Измерение действующего значения напряжения переменного тока (диапазон частоты от 45 Гц до 65 Гц) | от 0 до 299,9 В от 300 до 500 В | 0,1 В 1 В | ± (0,02-Иизм + 4 е.м.р.) ± (0,02-Иизм + 2 е.м.р.) |
| Измерение частоты переменного тока (диапазон напряжения | от 45 до 65 Гц | 0,1 Гц | ± (0,001 ^изм + 1 е.м.р.) |
| Функция измерителей | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| от 50 В до 500 В) | |||
| Измерение действующего значения силы переменного тока (номинальная частота сети 50 Гц, 60 Гц) | С изме | штельными клещами C-6 | |
| от 10 до 99,9 мА от 100 до 999 мА от 1,00 до 9,99 А | 0,1 мА 1 мА 0,01 А | ± (0,08 Тизм + 3 е.м.р.) ± (0,08 Тизм + 3 е.м.р.) ± (0,06ТЮм + 5 е.м.р.) | |
| С измерительными клещами C-3 | |||
| от 10 до 99,9 мА от 100 до 999 мА от 1,00 до 9,99 А от 10,0 до 99,9 А от 100 до 999 А | 0,1 мА 1 мА 0,01 А 0,1 А 1 А | ± (0,08 Тизм + 3 е.м.р.) ± (0,08 Тизм + 3 е.м.р.) ± (0,06ТЮм + 5 е.м.р.) ± (0,05 Тизм + 5 е.м.р.) ± (0,05 Тизм + 5 е.м.р.) | |
| С гибкими клещами | F-1, F-2, F-3 | ||
| от 1 до 9,99 А от 10,0 до 99,9 А от 100 до 999 А от 1,00 до 3,00 кА | 0,01 А 0,1 А 1 А 1 кА | ± (0,001 Тном + 2 е.м.р.) ± (0,001 Тном + 2 е.м.р.) ± (0,001 Тном + 2 е.м.р.) не нормируется | |
| Измерение полной мощности (U: от 0 В до 500В; I: от 10 мА до 1 кА - С-3; от 10 мА до 3 кА - F-1, F-2, F-3; от 10 мА до 10 А - С-6; f: от 45 Гц до 65 Гц) | С изме | штельными клещами C-6 | |
| от 0 до 999 В-А от 1 до 5,00 кВ-А | 1 В-А 0,01 кВ-А | ± (0,1^изм + 3 е.м.р.) ± (0,08^изм + 5 е.м.р.) | |
| С измерительными клещами C-3 | |||
| от 0 до 999 В-А от 1 до 9,99 кВ-А от 10 до 99,9 кВ-А от 100 до 500 кВ-А | 1 В-А 0,01 кВ-А 0,1 кВ-А 1 кВ-А | ± (0,1 ^изм + 5 е.м.р.) ± (0,08^Шм + 5 е.м.р.) ± (0,08^Шм + 5 е.м.р.) ± (0,08^Шм + 5 е.м.р.) | |
| С гибкими клещами | F-1, F-2, F-3 | ||
| от 0 до 999 В-А от 1 до 9,99 кВ-А от 10 до 99,9 кВ-А от 100 до 500 кВ-А от 501 до 999 кВ-А от 1,00 до 1,50 МВ-А | < ^ ^ 00 | ± (0,1^изм + 9 е.м.р.) ± (0,1^изм + 6 емр) ± (0,1 ^изм + 5 е.м.р.) ± (0,1 ^изм + 5 е.м.р.) не нормируется не нормируется | |
| Измерение среднеквадратического значения гармонических составляющих напряжения UH,h | (h=1..15) От 0 до 299,9 В От 300 до 500 В (h=16..40) От 0 до 299,9 В От 300 до 500 В | 0,1 В 1 В 0,1 В 1 В | ± (0,05- UH,h изм + 3 е.м.р.) ± (0,05- UH,h изм + 3 е.м.р.) ± (0,05- UH,h изм + 10 е.м.р.) ± (0,05- UH,h изм + 10 е.м.р.) |
| Измерение среднеквадратического значения гармонических составляющих силы тока IH,h | В зависимости от типа используемых клещей (но не более 10 А для C-6 и 1000А для С-3, F-1, F-2, F-3) | ± 0,1 • !-H,h изм | |
| Измерение суммарного коэффициента гармонических составляющих напряжения THDu ( h = 2..40) | От 0 до 999,9 % (для иизм > 1%- Unom) | 0,1 % | ± 0,05- THDu изм |
| Функция измерителей | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Измерение суммарного коэффициента гармонических составляющих силы тока THDi ( h = 2..40) | От 0 до 999,9 % (для ^зм > 1%' Inom) | 0,1 % | ± 0,1- THDI изм |
| Измерение полного сопротивления цепи «фаза-нуль», «фаза-фаза», «фаза-защитный проводник» | от 0 до 19,999 Ом от 20 до 199,99 Ом от 200 до 1999,9 Ом | 0,001 Ом 0,01 Ом 0,1 Ом | ± (0,05^Шм + 30 е.м.р.) ± (0,05^Шм + 30 е.м.р.) ± (0,05^Шм + 30 е.м.р.) |
| Измерение полного сопротивления цепи «фаза-защитный проводник» без срабатывания УЗО | от 0 до 19,99 Ом от 20 до 199,9 Ом от 200 до 1999 Ом | 0,01 Ом 0,1 Ом 1 Ом | ± (0,06^Шм + 10 е.м.р.) ± (0,06^Шм + 5 е.м.р.) ± (0,06^Шм + 5 е.м.р.) |
| Измерение силы тока отключения УЗО для дифференциального синусоидального тока. Номинальный ток (Ian) 10 мА 30 мА 100 мА 300 мА 500 мА 1000 мА | от 3,3 до 10 мА от 9 до 30 мА от 33 до100 мА от 90 до 300 мА от 150 до 500 мА от 330 до 1000 мА | 0,1 мА 0,1 мА 1 мА 1 мА 1 мА 1 мА | 0,05-Ian ± 0,05- IAN ± 0,05- Ian ± 0,05- Ian ± 0,05- Ian ± 0,05- Ian |
| Измерение силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока и постоянного пульсирующего тока с постоянной составляющей 6 мА. Номинальный ток (Ian) 10 мА 30 мА 100 мА 300 мА 500 мА | от 3,5 до 20 мА от 10,5 до 42 мА от 35 до 140 мА от 105 до 420 мА от 175 до 700 мА | 0,1 мА 0,1 мА 1 мА 1 мА 1 мА | ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian |
| Измерение силы тока отключения УЗО для дифференциального постоянного тока. Номинальный ток (Ian) 10 мА 30 мА 100 мА 300 мА 500 мА | от 2 до 20 мА от 6 до 60 мА от 20 до 200 мА от 60 до 600 мА от 100 до 1000 мА | 0,1 мА 1 мА 1 мА 1 мА 1 мА | ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian ± 0,1 • Ian |
| Функция измерителей | Диапазоны измерений | Разрешение | Пределы допускаемой абсолютной погрешности измерений |
| Измерение времени отключения УЗО. Общего типа: 0,5- Ian 1 • W 2 • Ian 5 • W Селективного типа: 0,5- Ian 1 • Ian 2 • Ian 5 • Ian | от 0 до 300 мс от 0 до 300 мс от 0 до 150 мс от 0 до 40 мс от 0 до 500 мс от 0 до 500 мс от 0 до 200 мс от 0 до 150 мс | 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс 1 мс | ± (0,02ЧШм + 2 е.м.р.) ± (0,02^ 1изм + 2 е.м.р.) ± (0,02- 1изм + 2 е.м.р.) ± (0,02^ 1изм + 2 е.м.р.) ± (0,02- 1изм + 2 е.м.р.) ± (0,02^ 1изм + 2 е.м.р.) ± (0,02- 1изм + 2 е.м.р.) ± (0,02- 1изм + 2 е.м.р.) |
| Измерение действующего значения напряжения прикосновения | от 0 до 9,9 В от 10 до 99,9 В | 0,1 В 0,1 В | ± (0,1 •Ub изм + 5 е.м.р.) ± 0,15-Ub изм |
| Измерение напряжения помех переменного тока | от 0 до 100 В | 1 В | ± (0,02-Un изм + 3 е.м.р.) |
| Измерение сопротивления вспомогательных электродов Rh и Rs | от 0 до 999 Ом от 1,00 до 9,99 кОм от 10,0 до 20,0 кОм | 1 Ом 0,01 Ом 0,1 кОм | ± (0,05-( К3изм+ К-Бизм + +Rнизм) + 3 е.м.р.) |
| Измерение сопротивления заземляющего устройства без использования клещей (3p, 4p) | от 0 до 9,99 Ом от 10 до 99,9 Ом от 100 до 999 Ом от 1 до 1,99 кОм | 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм | ± (0,02-Re изм + 4 е.м.р.) ± (0,02- Re изм + 3 е.м.р.) ± (0,02- Re изм + 3 е.м.р.) ± (0,02- Re изм + 3 е.м.р.) |
| Измерение сопротивления заземляющего устройства с использованием клещей | от 0 до 9,99 Ом от 10 до 99,9 Ом от 100 до 999 Ом от 1 до 1,99 кОм | 0,01 Ом 0,1 Ом 1 Ом 0,01 кОм | ± (0,08-Re изм + 4 е.м.р.) ± (0,08- Re изм + 4 е.м.р.) ± (0,08- Re изм + 4 е.м.р.) ± (0,08- Re изм + 4 е.м.р.) |
| Измерение сопротивления заземляющего устройства бесконтактным методом с использованием двух клещей | от 0 до 9,99 Ом от 10 до 19,9 Ом от 20 до 99,9 Ом | 0,01 Ом 0,1 Ом 0,1 Ом | ± (0,1- Re изм + 4 е.м.р.) ± (0,1- Re изм + 4 е.м.р.) ± (0,2- Re изм + 4 е.м.р.) |
| Измерение сопротивления защитных проводников | от 0 до 19,99 Ом от 20 до 199,9 Ом от 200 до 400 Ом | 0,01 Ом 0,1 Ом 1 Ом | ± (0,02-Rcont изм + 3 е.м.р.) ± (0,02- Rcont изм + 3 е.м.р.) ± (0,02- Rcont изм + 3 е.м.р.) |
| Измерение электрического сопротивления малым током | от 0 до 199,9 Ом от 200 до 1999 Ом | 0,1 Ом 1 Ом | ± (0,03 R изм + 3 е.м.р.) ± (0,03 R изм + 3 е.м.р.) |
| Измерение сопротивления электроизоляции (для Un = 50 В, 100 В, 250 В, 500 В, 1000В) | от 0 до 1999 кОм от 2 до 19,99 МОм от 20 до 199,9 МОм от 200 до 999 МОм от 1,00 до 9,99 ГОм | 1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм | ± (0,03Riso изм + 8 е.м.р.) ± (0,03- Riso изм + 8 е.м.р.) ± (0,03- Riso изм + 8 е.м.р.) ± (0,03- Riso изм + 8 е.м.р.) ± (0,04- Riso изм + 6 е.м.р.) |
| Измерение сопротивления электроизоляции с использованием адаптеров WS-03, WS-04 (для Un = 50 В, 100 В, 250 В, 500 В) | от 0 до 1999 кОм от 2 до 19,99 МОм от 20 до 199,9 МОм от 200 до 999 МОм от 1,00 до 2,00 ГОм | 1 кОм 0,01 МОм 0,1 МОм 1 МОм 0,01 ГОм | ± (0,05- Riso изм + 8 е.м.р.) ± (0,05- Riso изм + 8 е.м.р.) ± (0,05- Riso изм + 8 е.м.р.) ± (0,05- Riso изм + 8 е.м.р.) ± (0,06- Riso изм + 6 е.м.р.) |
Диапазоны
измерений
Измерение освещенности с использованием датчика люксметра LP1
От 0 до 99,9 лк От 100 до 999 лк От 1,00 до 9,99 клк От 10,0 до 19,9 клк
± 0,08- Еу изм
0,1 лк 1 лк 0,01 клк 0,1 клк
± 0,08- Еу изм ± 0,08- Еу изм ± 0,08- Еу изм
Примечания
1. иизм - измеренное значение напряжения переменного тока;
2. 4зм - измеренное значение частоты переменного тока;
3. Im - измеренное значение силы переменного тока;
4. !ном - номинальное значение предела диапазона измерения клещей. Для клещей серии F = 3000 А;
5. Sm - измеренное значение полной мощности;
6. UH, ь™ - измеренное значение гармонических составляющих напряжения;
7. IH, h™ - измеренное значение гармонических составляющих силы тока;
8. THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
9. Unom - номинальное значение напряжения, установленное в измерителе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 127/200 В, 220/380 В, 230/400 В, 240/415 В (межфазное/ линейное). Таким образом возможна установка номинального напряжения в диапазоне от 100 до 415 В;
10. THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
11. 2изм - измеренное значение полного сопротивления петли короткого замыкания;
12. Ian - номинальное значение отключающего дифференциального тока;
13. ^зм - измеренное значение времени отключения УЗО;
14. иЬизм - измеренное значение напряжения прикосновения;
15. и№зм - измеренное значение напряжения переменного тока помех;
16. ЯЕизм - измеренное значение сопротивления заземляющего устройства;
17. Ra^, RHm - измеренное значение сопротивления вспомогательных электродов;
18. REm - измеренное значение сопротивления заземляющего устройства;
19. Roon^-M - измеренное значение сопротивления защитных проводников;
20. R^ - измеренное значение электрического сопротивления малым током;
21. Ш50изм - измеренное значение сопротивления электроизоляции;
22. Un - значение тестового напряжения постоянного тока;
23. Еуизм - измеренное значение уровня освещенности;
24. е.м.р. - единица младшего разряда.
25. Начало диапазона измерения сопротивления электроизоляции RISO (согласно ГОСТ Р 61557-2-2005 (IEC 61557-2:1997)): от 50 кОм.
26. Диапазон измерения полного сопротивления цепи “фаза-нуль”, “фаза-фаза” и “фаза-защитный проводник” Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,13 Ом до 1999 Ом.
27. Диапазон измерения полного сопротивления цепи “фаза-защитный проводник” без срабатывания УЗО Z (согласно ГОСТ Р МЭК 61557-3-2006 (IEC 61557-3:1997)): от 0,5 Ом до 1999 Ом.
28. Диапазон измерения сопротивления защитных проводников Rcont (согласно ГОСТ Р МЭК 61557-42005 (IEC 61557-4:1997)): от 0,12 до 400 Ом.
29. Начало диапазона измерения сопротивления заземляющего устройства RE (согласно ГОСТ Р МЭК 61557-5-2008 (IEC 61557-5:1997)): от 0,5 Ом (1 Ом для бесконтактного метода.)
Таблица 3 - Основные технические характеристики измерителей
| Характеристика | Значение |
| Питание | Аккумулятор 4,8 В с возможностью заряда от электросети 220-230 В; 50/60 Гц |
| Г абаритные размеры (длина х ширина х высота), мм: | 223 х 228 х 75 |
| Масса, кг, не более: | 2,2 |
| Степень защиты корпуса | IP54 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | От 0 до 50 |
| - относительная влажность, % | От 20 до 80 |
| - Высота (над уровнем моря), м, не более | 3000 |
| Характеристика | Значение |
| Наработка на отказ не менее, ч | 45000 |
| Средний срок службы не менее, лет | 15 |
Знак утверждения типа наносят на лицевую панель измерителей методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки измерителей параметров электробезопасности электроустановок MPI-530 представлен в таблице 4. Дополнительная комплектация измерителей (поставляемая по отдельному заказу) представлена в таблице 5.
Таблица 4 - Стандартный комплект поставки измерителей
| Наименование | Количество |
| 1 | 2 |
| Измеритель параметров электробезопасности электроустановок MPI-530 | 1 шт. |
| Измеритель параметров электробезопасности электроустановок MPI-530. Руководство по эксплуатации | 1 экз. |
| Измеритель параметров электробезопасности электроустановок MPI-530. Методика поверки. | 1 экз. |
| Адаптер WS-03 и кнопкой СТАРТ | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» желтый | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» красный | 1 шт. |
| Провод измерительный 1,2 м с разъемами «банан» голубой | 1 шт. |
| Провод измерительный 15 м на катушке, голубой | 1 шт. |
| Провод измерительный 30 м на катушке, красный | 1 шт. |
| Кабель интерфейса USB | 1 шт. |
| Зажим "Крокодил" изолированный желтый К02 | 1 шт. |
| Зажим "Крокодил" изолированный красный К02 | 1 шт. |
| Зонд острый с разъемом «банан» желтый, кат | 1 шт. |
| Зонд острый с разъемом «банан» красный | 1 шт. |
| Зонд острый с разъемом «банан» голубой | 1 шт. |
| Зонд измерительный для забивки в грунт 30 см | 2 шт. |
| Зарядное устройство для аккумуляторов Z7 | 1 шт. |
| Кабель для зарядного устройства (230В) | 1 шт. |
| Кабель для питания зарядного устройства от автомобиля | 1 шт. |
| Футляр для измерителя и принадлежностей | 1 шт. |
| Комплект ремней "Свободные руки" | 1 шт. |
| Датчик люксметра LP1 с адаптером WS-06 | |
| Аккумуляторная батарея NiMH S0NEL-07 4,8V | 1 шт. |
Таблица 5 - дополнительная комплектация измерителей
Наименование
Адаптер WS-04_
Адаптер AutoISO-1000C_
Измерительные клещи C-3_
Измерительные клещи C-6_
Измерительные клещи F-1_
Измерительные клещи F-2_
Наименование
Измерительные клещи F-3_
Передающие клещи N-1_
Поверка измерителей осуществляется по документу MPI-530-15 МП «Измерители параметров электробезопасности электроустановок MPI-530. Методика поверки», утвержденному ФГУП «ВНИИМС» в 2015 г. и ГОСТ Р 8.665-2009 «Государственная система обеспечения единства измерений. Люксметры и яркомеры фотоэлектрические. Методика поверки», утвержден и введен в действие приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. №1046-ст .
Перечень основных средств, применяемых при поверке:
- Калибратор универсальный FLUKE 5520A с опцией PQ
диапазон воспроизведения напряжения переменного тока: от 1 мВ до 1020 В (от 10 Гц до 500кГц)
пределы допускаемой абсолютной погрешности (AU): ± (0,00015 - 0,002)U
диапазон воспроизведения силы переменного тока: от 29 мкА до 20,5 А (от 10 Гц до 30 кГц)
пределы допускаемой абсолютной погрешности (AI): ± (0,0004 - 0,003)1
диапазон воспроизведения частоты переменного тока: от 0,01 Гц до 2 МГц
пределы допускаемой абсолютной погрешности (Af): ± (2,5 10-6)f
коэффициент n-й гармонической составляющей напряжения: от 0,1 до 100
предел допускаемой абсолютной погрешности (А): ± (10 • U(n) + 4 мВ)
коэффициент n-й гармонической составляющей силы тока: от 0,1 до 100
предел допускаемой абсолютной погрешности (А): ± (10 • I(n) + 1 мА)
- Магазин мер сопротивлений петли короткого замыкания ММС-1 диапазон воспроизведения активного сопротивления: от 0,1 Ом до 4000 Ом пределы допускаемой абсолютной погрешности (DR): ± (0,0005 - 0,001)R
- Катушки индуктивности силовой цепи эталонные LN-1 номиналы воспроизведения индуктивности: 1,1 мГн; 2,2 мГн пределы допускаемой абсолютной погрешности (DL): ± 0,0005 L
- Мультиметр цифровой Fluke 87-V
диапазон измерения силы переменного и постоянного тока: от 0 до 10 А пределы допускаемой абсолютной погрешности (DI): ± (0,0001)1
- Калибратор времени отключения УЗО ERS-2
диапазон воспроизведения времени отключения УЗО: от 10 мс до 1000 мс
-2
пределы допускаемой абсолютной погрешности (At): ± (0,2*10" * t + 0,2 мс )
- Магазин сопротивлений Р33(2 шт.)
диапазон воспроизведения сопротивления: от 0,1 Ом до 100 кОм класс точности магазина: 0,2/0,6*10-5
- Магазин электрического сопротивления МС-6-01/3 диапазон воспроизведения сопротивления: от 0,1 Ом до 100 кОм пределы допускаемой абсолютной погрешности (AR): ± 0,005 R
- Калибратор электрического сопротивления КС-100к0-5Т0 диапазон воспроизведения сопротивления: от 100 кОм до 5 ТОм пределы допускаемой абсолютной погрешности (AR): ± 0,015R
- Установка для измерений относительной спектральной чувствительности в диапазоне длин волн от 0,25 до 1,1 мкм ГОСТ 8.195-89.
- Эталонные средства измерений силы света, освещенности и яркости в соответствии с ГОСТ 8.023-90.
- Установка по ГОСТ 8.023-90 с термостатирующей системой, поддерживающей температуру фотометрической головки с погрешностью не хуже чем ±1оС .
Лист № 10 Всего листов 11
- Установка для измерения линейности функции отклика приемно-измерительного тракта. Основная относительная погрешность не более ±2%.
- Установка по ГОСТ 8.195-89 с гониометром для фотометрической головки. Погрешность установки угла в двух взаимно перпендикулярных плоскостях 30’ в диапазоне углов от 0о до 85о Секундомер.
Методика (методы) измерений приведены в документе «Измерители параметров электробезопасности MPI-530. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям параметров электробезопасности электроустановок MPI-530
- Приказ Минздравсоцразвития России № 1034 от 9 сентября 2011 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
- «ГОСТ Р МЭК 61557-1-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования».
- «ГОСТ Р МЭК 61557-2-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2. Сопротивление изоляции».
- «ГОСТ Р МЭК 61557-3-2006 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3. Полное сопротивление контура».
- «ГОСТ Р МЭК 61557-4-2005 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4. Сопротивление заземления и эквипотенциального соединения».
- «ГОСТ Р МЭК 61557-5-2008 Сети электрические распределительные низковольтные до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5. Сопротивление заземлителя относительно земли».
- «ГОСТ 8.023- 2012 Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений».
- Техническая документация фирмы «Sonel S.A.», Польша.
| Зарегистрировано поверок | 1270 |
| Поверителей | 55 |
| Актуальность данных | 16.11.2024 |
