Клещи токоизмерительные Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i 1010 (далее - клещи) предназначены для измерения силы постоянного и переменного тока.
Клещи токоизмерительные Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i 1010 (далее - клещи) предназначены для измерения силы постоянного и переменного тока.
| Номер в госреестре | 61225-15 |
| Наименование СИ | Клещи токоизмерительные |
| Обозначение типа СИ | Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i1010 |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2015 |
| Срок свидетельства | 24.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи токоизмерительные Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i 1010 (далее - клещи) предназначены для измерения силы постоянного и переменного тока.

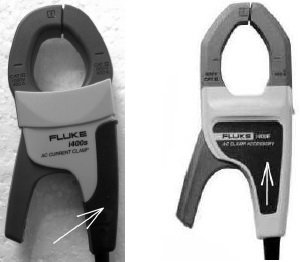

Клещи, внешний вид которых показан на рисунках 1-4, представляют собой портативные электроизмерительные приборы. Принцип действия клещей при измерении силы тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в электрический сигнал. Для измерения токонесущий провод охватывается ферромагнитным сердечником, в котором создается магнитное поле, пропорциональное измеряемому току.
Клещи используются для подключения к измерительным устройствам, осуществляющим измерение электрического сигнала на выходе клещей и его дальнейшую математическую обработку с учётом установленного коэффициента преобразования клещей.
Возможность подключения клещей к компьютеру отсутствует.
На корпусе клещей модели Fluke i400s расположен переключатель коэффициентов преобразования.
На корпусе клещей моделей Fluke i1010 и Fluke i410 расположены: светодиодный индикатор состояния, кнопка включения, регулятор установки нуля.
На корпусе клещей моделей Fluke i800 и Fluke i400E отсутствуют элементы управления и индикации
Питание клещей модели Fluke i1010 и Fluke i410 осуществляется от одного стандартного элемента питания типа IEC 6F22.
Для использования клещей моделей Fluke i800, Fluke i400E и Fluke i400s элементы питания не требуются.
Основные метрологические и технические характеристики приведены в таблицах
1 -5.
Таблица 1 - Метрологические характеристики модели Fluke i400s
|
Диапазон измерений силы переменного тока, А |
Пределы допускаемой абсолютной основной погрешности при температуре от 18 до 28 °С, А |
|
от 0,5 до 40 |
± (0,021 + 0,015) |
|
от 5 до 400 |
± (0,02 1 + 0,04) |
|
Примечание 1 I - измеренное значение силы тока, А 2 Погрешности указаны для диапазона частот от 5 Гц до 10 кГц 3 Для температуры менее 18 и более 28 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает величины: 0,0001 х (измеренное значение силы тока) / °С |
|
Таблица 2 - Метрологические характеристики модели Fluke i400E
|
Диапазон измерений силы переменного тока, А |
Частота, Г ц |
Пределы допускаемой абсолютной основной погрешности при температуре от 18 до 28 °С, А |
|
от 1 до 400 |
от 45 до 64 |
± (0,02 1 + 0,5) |
|
от 65 до 400 |
± (0,02 1 + 0,04) |
|
|
Примечание 1 I - измеренное значение силы тока, А 2 Погрешности указаны для диапазона частот от 5 Гц до 10 кГц 3 Для температуры менее 18 и более 28 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает величины: 0,01 х (допускаемая основная погрешность) / °С |
||
|
Диапазон измерений силы переменного тока, А |
Частота |
Пределы допускаемой абсолютной основной погрешности при температуре от минус 10 до 55 °С, А |
|
от 0,1 до 800 |
от 30 до 50 Гц |
± 0,03 1 |
|
от 50 Гц до 1 кГц |
± 0,021 |
|
|
от 1 до 10 кГц |
± 0,03 1 |
|
|
Примечание -1 - измеренное значение силы тока, А |
||
Таблица 4 - Метрологические характеристики моделей Fluke i410 и Fluke i1010
|
Диапазон измерений силы постоянного и переменного тока, А |
Частота |
Пределы допускаемой абсолютной основной погрешности при температуре от 18 до 28 °С, А |
|
Модель Fluke i410 |
||
|
от 1 до 400 |
0 Гц |
± (0,035 1 + 0,5) |
|
от 1 до 400 |
от 45 до 400 Гц |
± (0,035 1 + 0,5) |
|
Модель Fluke i101 |
0 |
|
|
от 1 до 1000 |
0 Гц |
± (0,02 1 + 0,5) |
|
от 1 до 600 |
от 45 до 400 Гц |
± (0,02 1 + 0,5) |
|
от 1 до 600 |
от 400 до 2000 Гц |
± (0,03 1 + 0,5) |
|
Примечание 1 I - измеренное значение силы тока, А 2 Для температуры менее 18 и более 28 °С в пределах рабочего диапазона температур дополнительная погрешность не превышает величины: 0,05 х (допускаемая основная погрешность) / °С |
||
Таблица 5 -Технические характеристики
|
Наименование характеристики |
Значение |
|||
|
Модель Fluke i400s |
Модель Fluke i400E |
Модели Fluke i410 и Fluke i1010 |
Модель Fluke i800 |
|
|
Диапазон рабочих температур, °С |
от 0 до 50 |
от минус 10 до 50 |
от минус 10 до 50 |
от минус 10 до 50 |
|
Относительная влажность, не более |
75 % |
75 % |
75 % |
75 % |
|
Г абаритные размеры(длина х ширина х высота), мм |
150 x 70 x 30 |
146 x 62 x 34 |
209 x 78 x 48 |
225x110x 40 |
|
Масса (включая элемент питания), г, не более |
114 |
150 |
500 |
650 |
Знак утверждения типа наносится в виде наклейки на поверхность корпуса клещей, а также типографским методом на титульные листы эксплуатационной документации.
В комплект поставки входят: клещи
- 1шт.;
- 1 шт.;
- 1шт.;
- 1 экз.;
элемент питания руководство пользователя методика поверки
Поверка осуществляется в соответствии с документом МП 61225-15 «Клещи токоизмерительные Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i1010. Методика поверки», утвержденным ФГУП «ВНИИМС» 02.04.2015 г.
Основное оборудование, необходимое для поверки:
- калибратор универсальный Н4-17. Диапазон воспроизведения силы переменного тока: от 2 мА до 20 А; пределы допускаемой погрешности: ± 0,05 %; диапазон воспроизведения силы постоянного тока: от 2 мА до 30 А; пределы допускаемой погрешности: ± 0,025 %
Клещи токоизмерительные Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i1010. Руководство пользователя.
Нормативные и технические документы, устанавливающие требования к клещам токоизмерительным Fluke i400s, Fluke i400E, Fluke i410, Fluke i800, Fluke i1010
Техническая документация фирмы-изготовителя.
