Трансформаторы напряжения JDZJ-20, JDZX9-6, 61230-15

Назначение

Трансформаторы напряжения JDZJ-20, JDZX9-6 (далее по тексту - трансформаторы напряжения) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформатора основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.

По конструктивному исполнению трансформаторы являются однофазными. Магнитопровод, первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и от проникновения влаги, а также от механических повреждений.

Трансформаторы в зависимости от исполнения выпускаются с одной или двумя вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций. На трансформаторах для большего удобства при их идентификации предусмотрена установка двух одинаковых паспортных табличек с указанием их основных технических характеристик. Таблички находятся на фасадной и боковой сторонах трансформаторов.

Трансформаторы напряжения выпускаются в модификациях JDZJ-20 и JDZX9-6, которые отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблице 1.

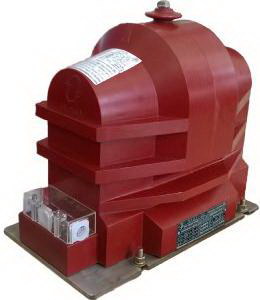

Фотографии общего вида и места пломбировки трансформаторов напряжения JDZJ-20, JDZX9-6 представлены на рисунке 1.

Таблица 1 - Основные метрологические и технические характеристики

Знак утверждения типа

наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор тока методом наклейки.

Комплектность

В комплект поставки входят:

-    трансформатор напряжения    1 шт.

-    комплект для монтажа    1 шт.

-    паспорт    1 экз.

-    техническое описание    1 экз. на партию.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Перечень основных средств, применяемых при поверке:

1.    Трансформатор напряжения измерительный эталонный NVRD 40 (рег. №32397-06):

-    номинальное напряжение первичной обмотки, кВ: от 3 до 40;

-    номинальное напряжение вторичной обмотки, В: 100/V3, 100.

2.    Прибор сравнения КНТ-03 (рег. №24719-03):

-    предел измерения погрешности напряжения, %: ± 19,99, предел допускаемой абсолютной погрешности измерения погрешности напряжения, %: ±(0,1+0,05хА);

-    предел измерения угловой погрешности, минуты: ± 199,9, предел допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ±(1+0,03хА).

Сведения о методах измерений

Методы измерений с помощью трансформаторов напряжения JDZJ-20, JDZX9-6 указаны в паспорте.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения JDZJ-20, JDZX9-6

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». Техническая документация фирмы-изготовителя.
