Трансформаторы тока LRGB, LR, LRB, LMZB3, LMZB2, LMZB10, LMZJ1-1, 61231-15

Назначение

Трансформаторы тока LRGB, LR, LRB, LMZB3, LMZB2, LMZB10, LMZJ1-1 (далее по тексту - трансформаторы тока) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы имеют шинную конструкцию. Роль первичной обмотки выполняет шина токопровода. В середине или нижней части расположена металлическая плита, с помощью которой они крепятся на горизонтальных и вертикальных поверхностях.

На трансформаторах для большего удобства при их идентификации предусмотрена установка двух одинаковых паспортных табличек с указанием основных технических характеристик. Одна табличка находится сверху на правой стороне трансформатора, другая -на опорной плите.

Трансформаторы тока могут иметь от одной до четырех вторичных обмоток (для измерения и защиты). Панель с выводами вторичных обмоток имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы тока идентичны по принципу действия, отличаются по габаритными размерам, метрологическими и техническими характеристиками, указанными в таблицах 1-2.

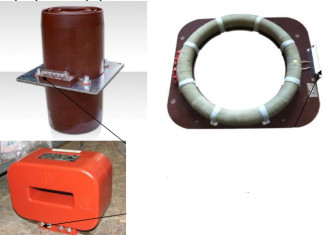

Внешний вид трансформаторов тока и места пломбировки от несанкционированного доступа приведены на рисунке 1.

Основные метрологические и технические характеристики трансформаторов тока LRGB,LR,LRB, LMZB3, LMZB2, LMZB10, LMZJ1-1 представлены в таблицах 1-2

Знак утверждения типа

наносят на титульный лист паспорта, руководства по эксплуатации методом печати и на трансформатор тока методом наклейки.

Комплектность

В комплект поставки входят:

-    трансформатор тока

1 шт.

1 шт.

1 экз.

1 экз. на партию.

-    комплект для монтажа

-    паспорт

-    техническое описание Поверка

осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Перечень основных средств, применяемых при поверке:

1.    Трансформатор тока измерительный лабораторный ТТИ-5000.5 (рег. №27007-04):

-    номинальные значения первичного тока, А: от 5 до 5000;

-    класс точности: 0,05.

2.    Трансформатор тока измерительный эталонный NCD (рег. №32118-12):

-    номинальные значения первичного тока, кА: от 0,001 до 30;

-    класс точности: 0,05.

3.    Прибор сравнения КНТ-03 (рег. №24719-03):

-    предел измерения токовой погрешности, %: ± 19,99, предел допускаемой абсолютной погрешности измерения токовой погрешности, %: ±(0,1+0,05хА);

-    предел измерения угловой погрешности, минуты: ± 199,9, предел допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, минуты %: ±(1+0,03хА).

Сведения о методах измерений

Метод измерений с помощью трансформаторов тока LRGB, LR, LRB, LMZB3, LMZB2, LMZB10, LMZJ1-1 указаны в паспорте.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока LRGB, LR, LRB, LMZB3, LMZB2, LMZB10, LMZJ1-1

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

Техническая документация фирмы-изготовителя.
